基于世界空间的GLSL破片着色器紫外位移

Question

我正试图为网站上的图像创建一个rgb偏移效果。我有基本的功能，但问题是通道是抵消了uv的纹理。因此，如果图像大小不同，则每个图像的偏移量在视觉上并不相同。

这是我的碎片着色器。

uniform sampler2D texture;
varying vec2 vUv; // vertex uv


void main() {
    vec2 uv = vUv;

    float red = texture2D(texture, vec2(uv.x, uv.y - .1)).r;
    float green = texture2D(texture, uv).g;
    float blue = texture2D(texture, vec2(uv.x, uv.y + .1)).b;
    float alpha = texture2D(texture, uv).a;

    gl_FragColor = vec4(vec3(red, green, blue), alpha);

}

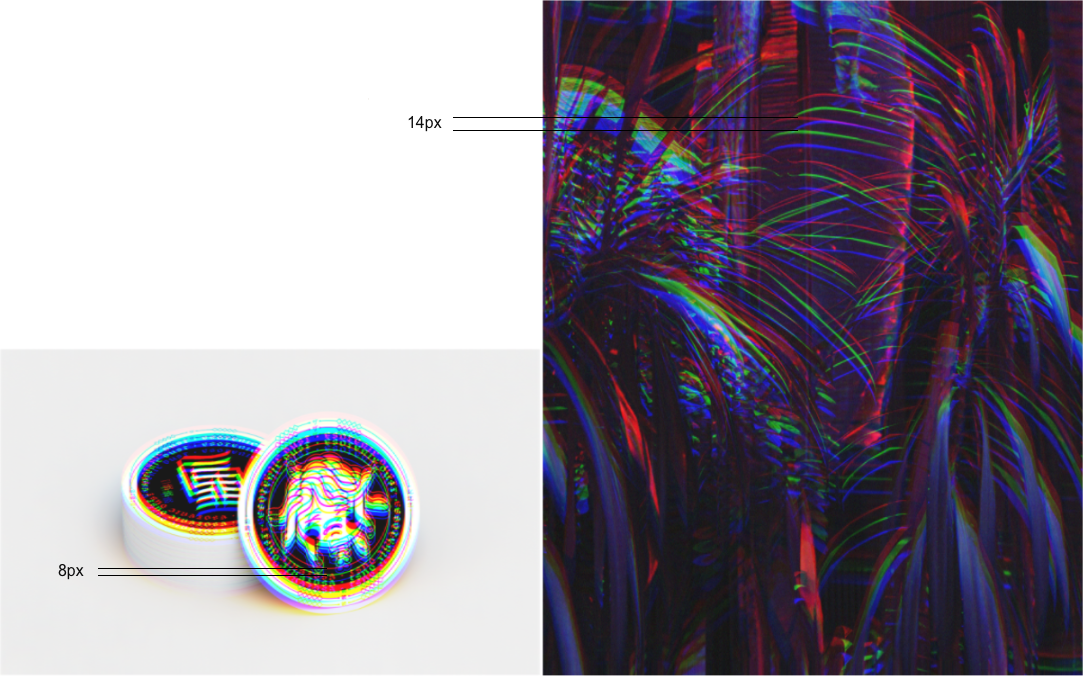

以及它呈现到页面上的方式。

​

​

我将如何在不需要传递一个统一的值的情况下，对uv偏移量进行标准化？

Answer 1

传递更多的信息，比如偏移量，这是正常的。

uniform float offset1;
uniform float offset2;
uniform sampler2D texture;
varying vec2 vUv; // vertex uv


void main() {
    vec2 uv = vUv;

    float red = texture2D(texture, vec2(uv.x, uv.y + offset1)).r;
    float green = texture2D(texture, uv).g;
    float blue = texture2D(texture, vec2(uv.x, uv.y + offset2)).b;
    float alpha = texture2D(texture, uv).a;

    gl_FragColor = vec4(vec3(red, green, blue), alpha);

}

然后，您可以在JavaScript中调整这一点。例如

  const uniforms = {
    offset1:  { value: 0 },
    offset2:  { value: 0 },
    ...
  };

  ...

  uniforms.offset1.value =  2 / textureHeight;
  uniforms.offset2.value = -2 / textureHeight;

如果是我，我会做得更像这样

uniform vec2 channelOffsets[4];
uniform vec4 channelMult[4];
uniform sampler2D texture;
varying vec2 vUv; // vertex uv


void main() {
    vec2 uv = vUv;

    vec4 channel0 = texture2D(texture, uv + channelOffset[0]);
    vec4 channel1 = texture2D(texture, uv + channelOffset[1]);
    vec4 channel2 = texture2D(texture, uv + channelOffset[2]);
    vec4 channel3 = texture2D(texture, uv + channelOffset[3]);

    gl_FragColor =
        channelMult[0] * channel0 +
        channelMult[1] * channel1 +
        channelMult[2] * channel2 +
        channelMult[3] * channel3 ;
}

并设置它们

  const uniforms = {
    channelOffsets:  { value: [
      new THREE.Vector2(),
      new THREE.Vector2(),
      new THREE.Vector2(),
      new THREE.Vector2(),
    ]},
    channelMults: { value: [
      new THREE.Vector4(1, 0, 0, 0),
      new THREE.Vector4(0, 1, 0, 0),
      new THREE.Vector4(0, 0, 1, 0),
      new THREE.Vector4(0, 0, 0, 1),
    ]},
    ....
  }

...

  uniforms.channelOffsets.value[0].y = -2 / textureHeight;
  uniforms.channelOffsets.value[2].y =  2 / textureHeight;

一个不太硬编码的例子。我甚至可以使用纹理矩阵代替允许旋转和缩放每个通道的偏移，并将它们与允许交换通道的矩阵组合起来。

Answer 2

如果要使用WebGL 2.0上下文(参见如何使用WebGL2)，则可以使用textureSize获取纹理的大小。例如：

#version 300 es

uniform sampler2D tex;
in      vec2      vUv;
out     vec4      color;

void main() {
    vec2 uv = vUv;

    vec2  size   = vec2(textureSize(tex, 0));
    float pixel  = 10.0;
    float offset = pixel / size.y;

    float red   = texture(tex, vec2(uv.x, uv.y - offset)).r;
    float green = texture(tex, uv).g;
    float blue  = texture(tex, vec2(uv.x, uv.y + offset)).b;
    float alpha = texture(tex, uv).a;

    color = vec4(red, green, blue, alpha);
}

注意，您必须更改纹理取样器制服的名称

Answer 3

如果你需要知道你在屏幕空间(不是3D世界空间)上的哪个像素，你可以使用gl_FragCoord。例如，在1080 p的显示器中，gl_FragCoord.x从左边的0开始，在屏幕的右边增加到1920。gl_FragCoord.y的范围将比0,1080短一点。您可以在分段着色器中提取这些坐标，如下所示：

vec2 coord = gl_FragCoord.xy;

这样你就可以知道你在屏幕空间的哪个像素，而不必穿另一件制服。有关更多细节，请参见此处：

FragCoord.xhtml
