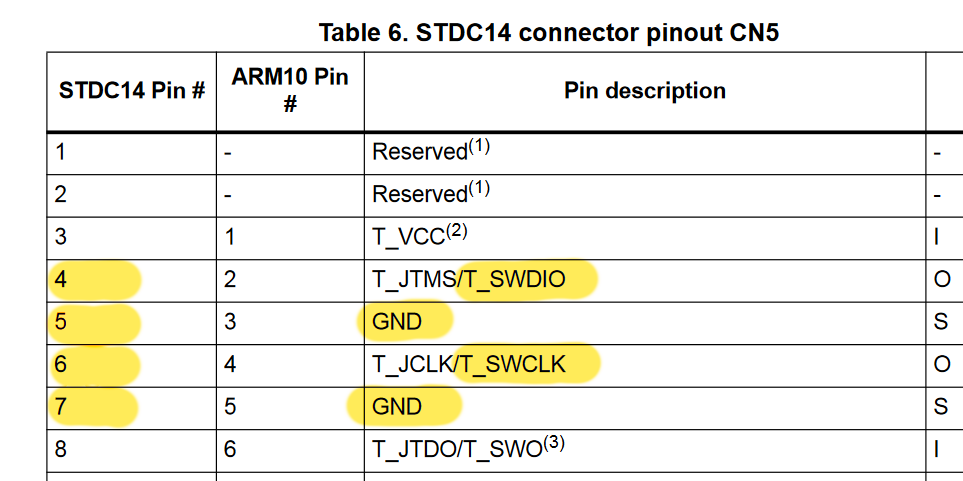

The ribbon cable is attached to the STDC14 connector and the pinout is described in chapter 9.1.3.

<a href="https://i.stack.imgur.com/UeZ9w.png" rel="noreferrer"><img src="https://i.stack.imgur.com/UeZ9w.png" alt="STDC14 connector pinout"></a>

The relevant pins are:

<ul>
<li>Pin 4: T_SWDIO aka SWDIO aka SWIO</li>
<li>Pin 6: T_SWCLK aka SWCLK</li>
<li>Pins 5 and 7: GND (choose either one)</li>
</ul>

The STLINK V3 cannot supply power to the Blue Pill (see note at the end of chapter 1). So the easiest solution is to supply power by connecting it to a USB port.

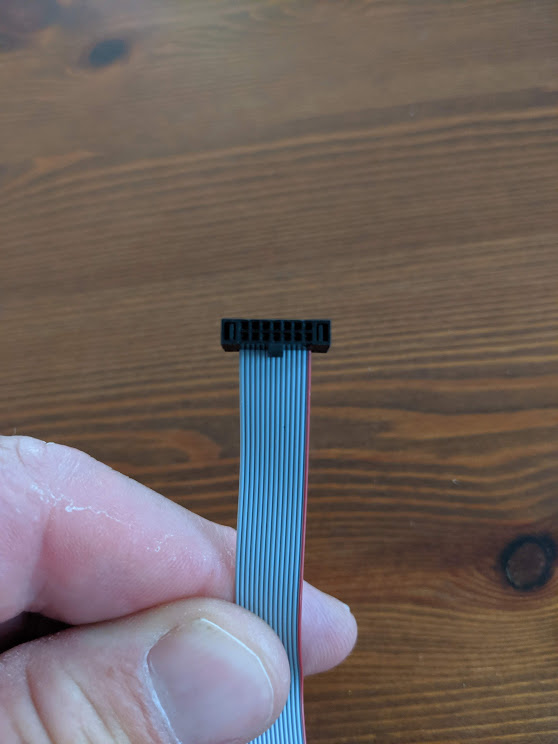

I'm not entirely sure how the ribbon cable is connected. Most likely, the red wire corresponds to pin 1 and the other pins follow in order. On the connector itself (looking at it the same way as on the picture), pin 1 would be bottom right (right side because of red wire, bottom side because it is closer to the notch). Better check it out with the continuity tester of a multi-meterr.

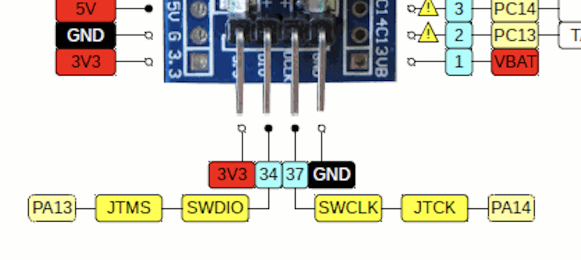

On the Blue Pill, the relevant pins are on the short side:

<a href="https://i.stack.imgur.com/SvzIh.png" rel="noreferrer"><img src="https://i.stack.imgur.com/SvzIh.png" alt="Blue Pill Pinout"></a>

blocks|key|1891542|text|根据下面的线路，我将适配器STDC14设置为"Bluepill“。|type|unstyled|depth|inlineStyleRanges|entityRanges|data|1891543|与STLink+v3+mini和SWD连接器CN4+(连接器CN4)都很好，但需要去除外部目标的IDD跳线。|1891544|​|1891545|📷|atomic|offset|length|1891546|1891547|entityMap|0|IMAGE|mutability|IMMUTABLE|imageUrl|https://developer.qcloudimg.com/http-save/yehe-900000/0e3abd33693476a700a7b56a003e7ee4.jpg|imageAlt^0|0|0|0|0|1|0|0|0^^$0|@$1|2|3|4|5|6|7|U|8|@]|9|@]|A|$]]|$1|B|3|C|5|6|7|V|8|@]|9|@]|A|$]]|$1|D|3|E|5|6|7|W|8|@]|9|@]|A|$]]|$1|F|3|G|5|H|7|X|8|@]|9|@$I|Y|J|Z|1|10]]|A|$]]|$1|K|3|E|5|6|7|11|8|@]|9|@]|A|$]]|$1|L|3|-4|5|6|7|12|8|@]|9|@]|A|$]]]|M|$N|$5|O|P|Q|A|$R|S|T|-4]]]]

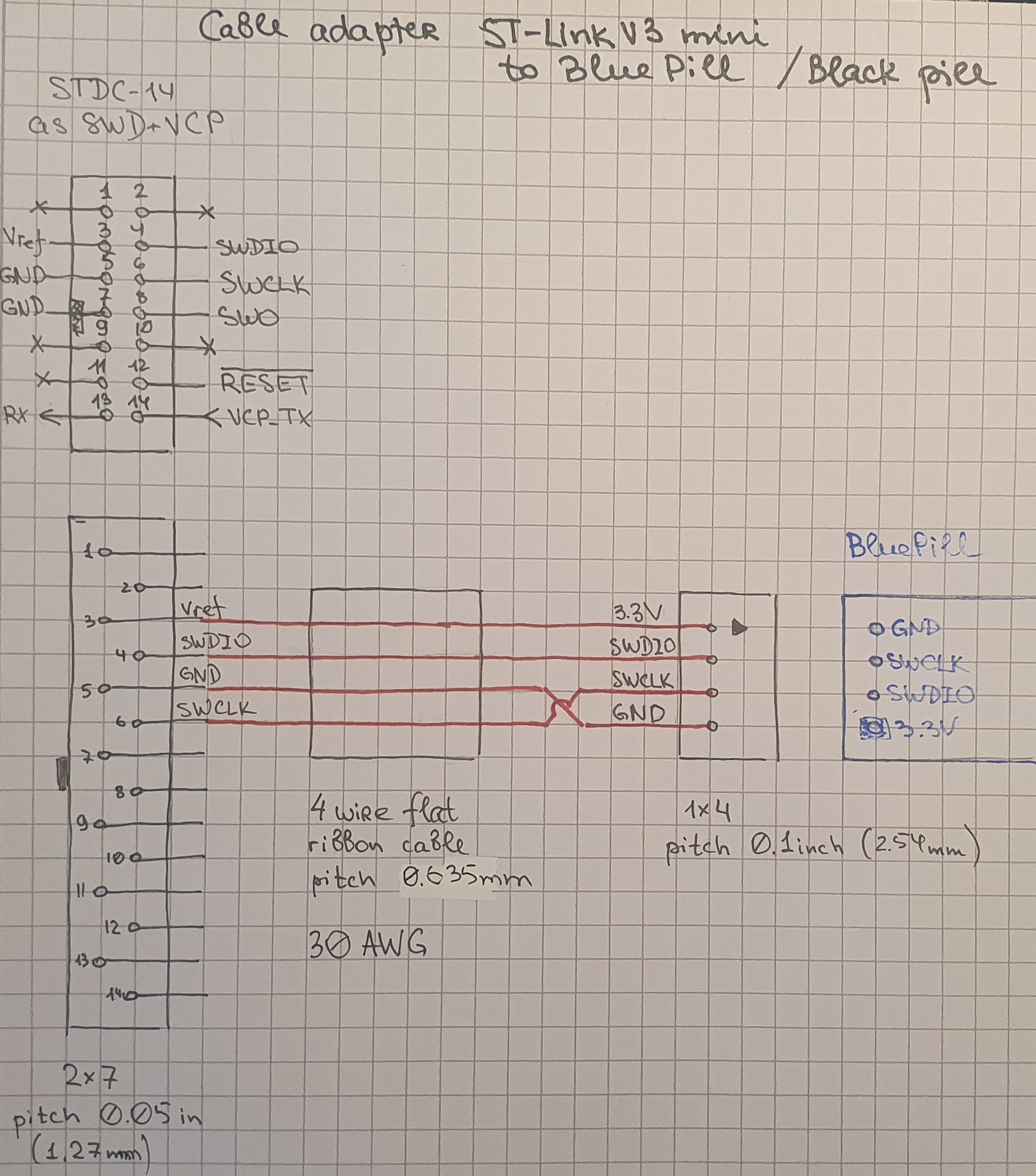

I made the adapter STDC14 to &quot;Bluepill&quot; according to the wiring below.
Worked fine with both STLink v3 mini and SWD connector of Nucleo-G474RE (connector CN4, but requires to remove IDD jumper for external target).
<a href="https://i.stack.imgur.com/97fBK.jpg" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/97fBK.jpg" alt="enter image description here" /></a>

I have a Blue Pill and I'd like to program it using <a href="https://tinygo.org/microcontrollers/bluepill/" rel="nofollow noreferrer">TinyGo</a> but the Blue Pill had no (obvious) means for hardware programming. So, I bought an <a href="https://www.st.com/en/development-tools/stlink-v3mini.html" rel="nofollow noreferrer">STLINK-V3MINI</a> hoping to use JTAG/SWD to program it. I'm uncertain how to connect the two and am seeking guidance before I naively connect the two and zap something.

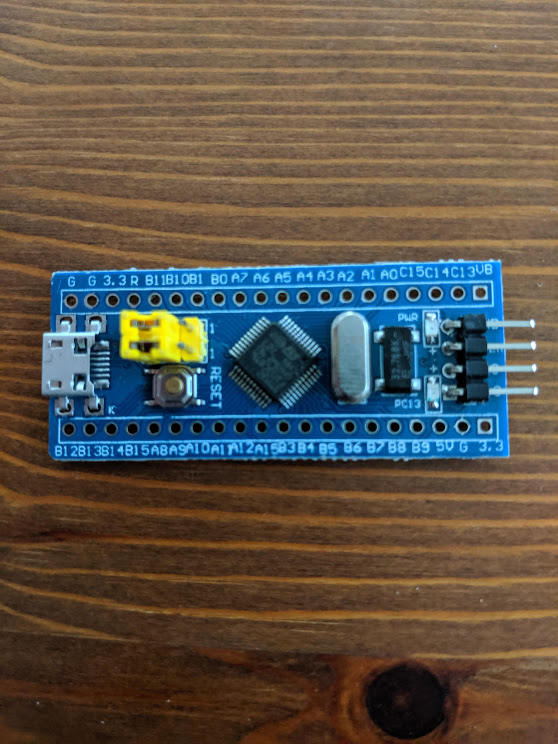

<a href="https://i.stack.imgur.com/Eah43.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/Eah43.png" alt="Blue Pill" /></a>
Here's the STLINK-V3MINI:

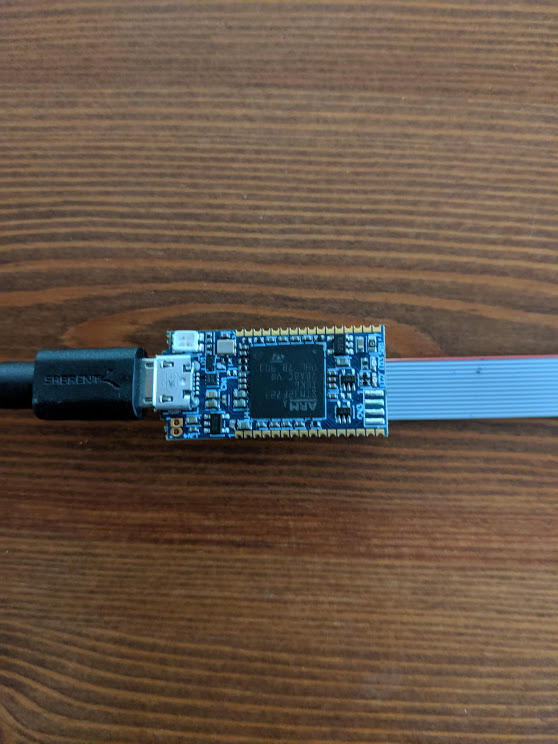

<a href="https://i.stack.imgur.com/XgyR3.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/XgyR3.png" alt="STLINK-V3MINI" /></a>
Here's the STDC14 connector:
<a href="https://i.stack.imgur.com/52Tp6.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/52Tp6.png" alt="STDC14" /></a>
Page 19 of the STLINK's <a href="https://www.st.com/content/ccc/resource/technical/document/user_manual/group1/00/14/17/68/0f/01/48/01/DM00555046/files/DM00555046.pdf/jcr:content/translations/en.DM00555046.pdf" rel="nofollow noreferrer">user guide</a> has a pinout for the STDC14 but I can't correlate this to the TinyGo's documentation that suggests needing <code>SWIO</code>, <code>SWCLK</code>,3v and <code>GND</code>.

How to connect STLINK-V3MINI to a Blue Pill?
