具有相互依赖枚举的UML图

Question

目前，我正试图为汽车建模一个UML图。我有一个问题，除了内燃机，还有电动汽车。

当您查看图表时，您可以看到Golf具有属性consumes的数据类型consumes，而e具有数据类型EnergyType。

你会如何调整这个图表？

​

​

Answer 1

继承的含义是不同的。您已经在抽象类中定义了consumes枚举。现在，在继承的属性中，您不覆盖此属性，而只分配固定的值。另外，在这种情况下，使用错误的表示法。它应该是consumes: Energytype = electrical energy (等等)。无论如何，这种类型是多余的，因为您会将它放在类类型本身中。混凝土电动汽车是你想要的那种。因此，枚举将包含可能的具体类类型(如果需要的话)。现在你应该把注意力集中在不同类型的汽车上。唯一常见的事情可能是底盘，它将定义在抽象的汽车。

注:对汽车的这种思维方式是恐龙实际上所做的事情，也是为什么它们有这么多麻烦的原因。电子汽车与经典汽车有很大的不同。基本上，你需要回到座位里的人，为抽象的汽车。

修正案

​

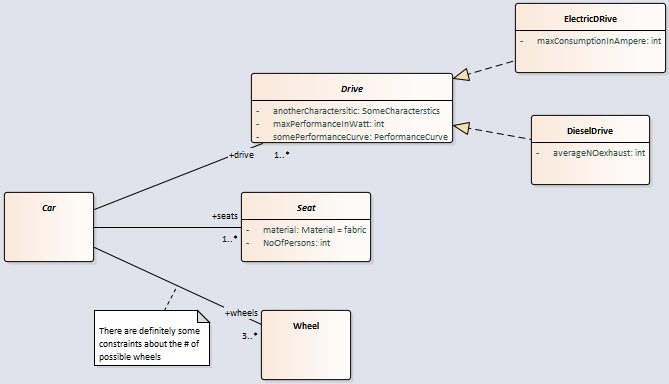

这可能是一种表达汽车的方式(有很多种方法来展示变体，而且要花上几个星期甚至几个月才能找到适合汽车的东西)。您可以看到，抽象的car (用斜体写)没有属性，只是与角色名称关联。一些是抽象类，另一个是具体类(请注意，这只是作为示例的东西)。抽象类只具有关联，并包含与该事物相同的属性。

现在，如果您正在构建一些具体的汽车配置，那么您将只有具体的类：

​

​

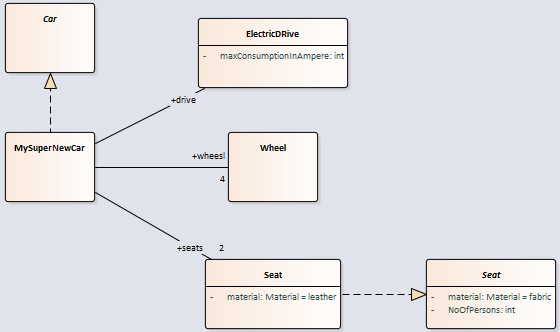

MySuperNewCar有一个带有4个轮子和2个皮革座椅的电动驱动器。我重复了这个图表中的抽象类。但这是不需要的(因为你可能已经猜到了)。

所以，这是描述汽车的一种方式。有更多的方法需要长时间的讨论。无论如何，您应该请一位能流利地说UML的顾问(换句话说，他擅长建模)。

Answer 2

我建议对不同类型的属性使用不同的名称。您可以使用“energyType”和“燃料类型”来代替“消耗”。
