理解用例图中的约束

Question

我刚刚读了一本关于UML的书，还有一本正在尝试创建一个简单域的用例图的书。

域声明：

• 有两种用户:默认用户和vip用户。
• 默认用户最多可以创建10个帖子。
• Vip用户没有限制。

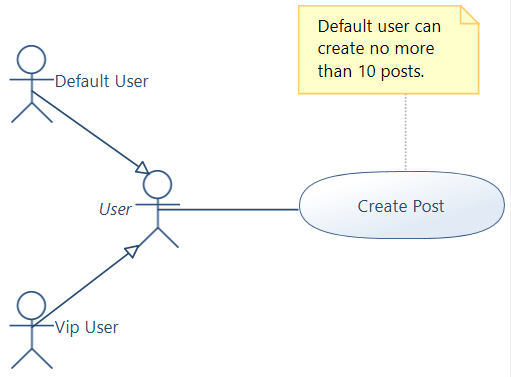

将这种限制引入用例图的正确方法是什么？我的图表正确吗？

​

​

如果是正确的话，我能用同样的方式建模下一个陈述吗？

用户只能发布一颗星星。

非常感谢你的关注！

Answer 1

这几乎是正确的。你应该用花括号写这篇文章。这将证明它是一个制约因素。此外，您应该为Default User使用正确的大小写。最终，您也可以将约束链接到参与者。是的，你可以这样继续下去。也许，Rate Post是另一个用例。想想看。
