在MapControl (UWP) 3d视图上绘制一个三角形

Question

我需要在UWP MapControl上的MapControl视图上画一个三角形，以便为用户提供一些视觉信息，以查看某些向量是否跨越山脉或高楼大厦。

我有原点的地理位置，方位和水平平面的高度。从这些数据，我也可以得到最后的地理位置，我想，也就是三角形上一点的“高度”。

方位角和仰角可以随时改变，因此，三角形应尽可能多地绘制需要。

在这种情况下，MapPolygon、MapPolyline等不能工作，因为应该在地图上和地图之间绘制线，而不是粘在地图上。

新的MapControl MapElements (如MapModel3D和MapElement3D )是静态对象，因此它们也不能工作。

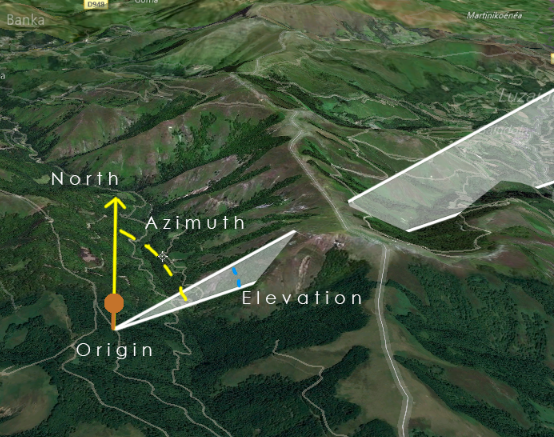

这就是我的想法：

​

​

Answer 1

您应该能够使用MapPolyline -如果您指定了一个高度参考系统并为每个顶点设置了一个高度值，它将正确地在3D空间中绘制。MapPolygon将永远被吸引到地形上。您还应该能够使用MapElement3D来显示一个填充的多边形，如您的图片所示。只需创建一个模型，这是一个简单的三角形和位置在原点/标题。如果原点或标题发生变化，则可以快速更新模型。如果仰角发生变化，您将需要重新创建模型，但是对于一个简单的三角形，这应该是相当快的。我见过有人用翅膀拍打和得到2-3FPS动画鸟类模型的例子，因此，虽然它不一定是交互式跟踪，它应该是一个相当快的更新。
