如何从Matplotlib的三维圆中获得弧线？

Question

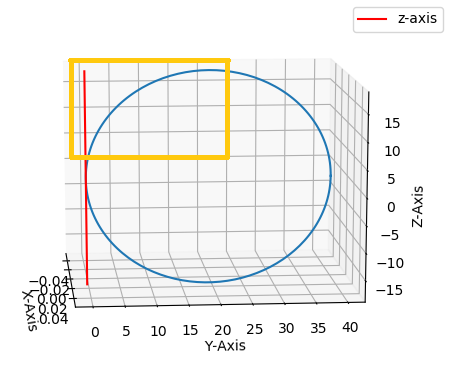

我试图从一个与Z轴相切的圆上得到一个弧线，如下图所示，使用matplotlib。

​

​

​

​

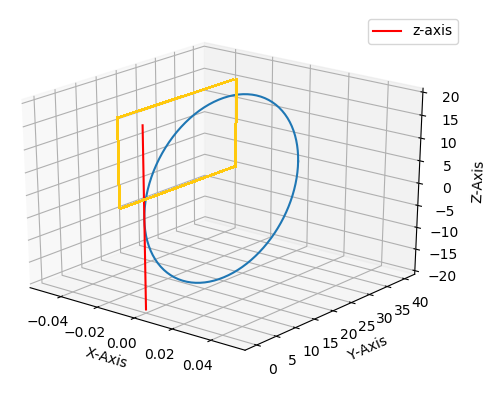

我只想要一个被黄色长方形覆盖的弧线。下面是得到一个圆的代码。

import matplotlib as mpl
from mpl_toolkits.mplot3d import Axes3D
import numpy as np
import matplotlib.pyplot as plt

fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
r = input('Enter the radius: ')
d = 2*r

theta = np.linspace(0, 2 * np.pi, 201)
y = d*np.cos(theta)
z = d*np.sin(theta)

for i in range(1):
    phi = i*np.pi
    ax.plot(y*np.sin(phi)+d*np.sin(phi),
            y*np.cos(phi)+d*np.cos(phi), z)

ax.plot((0,0),(0,0), (-d,d), '-r', label='z-axis')
ax.set_xlabel('X-Axis')
ax.set_ylabel('Y-Axis')
ax.set_zlabel('Z-Axis')
ax.legend()

plt.show()

如果你能提供以下信息，我将不胜感激，

1. 我怎么才能得到弧线？
2. 如何改变X-Y平面上与Z轴相切的弧角？

Answer 1

如图所示，要在YZ平面上有弧/圆，方程非常简单：

​

​

其中y0和z0是圆的中心，R是半径。

这个方程的一个解是：

​

​

哪里

跨度

有一个完整的圆圈。

然后，您可以简单地限制

只有一个弧线而不是一个圆：

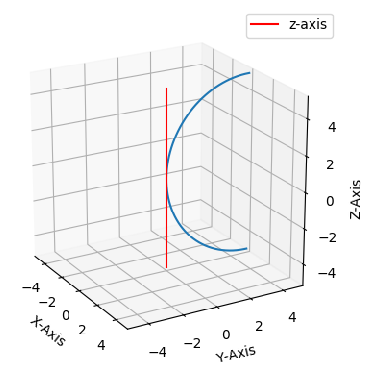

import numpy as np
import matplotlib.pyplot as plt

fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

r = 5.
y0 = r # To have the tangent at y=0
z0 = 0.

# Theta varies only between pi/2 and 3pi/2. to have a half-circle
theta = np.linspace(np.pi/2., 3*np.pi/2., 201)

x = np.zeros_like(theta) # x=0
y = r*np.cos(theta) + y0 # y - y0 = r*cos(theta)
z = r*np.sin(theta) + z0 # z - z0 = r*sin(theta)

ax.plot(x, y, z)

ax.plot((0, 0), (0, 0), (-r, r), '-r', label='z-axis')
ax.set_xlabel('X-Axis')
ax.set_ylabel('Y-Axis')
ax.set_zlabel('Z-Axis')
ax.legend()

plt.show()

​

要改变角度或弧，有几种方法。我认为更直接的方法是通过为y和z设置不同的半径来绘制椭圆(而不是圆)的弧度：

x = np.zeros_like(theta) # x=0
y = a*np.cos(theta) + y0 # y - y0 = a*cos(theta)
z = b*np.sin(theta) + z0 # z - z0 = b*sin(theta)
