I could think of two options for issue:
<ol>
<li>Use the multiplicity/cardinality on the connector end of your &quot;horizontally scaled application&quot; to indicate the number of instances running
</li>
<li>Use artifact instances of your application and drop them multiple times on the diagram
When running EA Validation the following at least the connectors do not raise a warning or an error (as seen in the 3rd figure): <code>Assignement</code>/<code>Association</code>, <code>Access</code>/<code>Dependency</code> and <code>Flow</code>/<code>ControlFlow</code>
</li>
</ol>

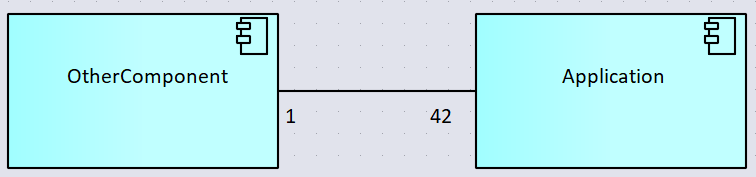

<a href="https://i.stack.imgur.com/2KLVP.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/2KLVP.png" alt="Application with Multiplicity" /></a>

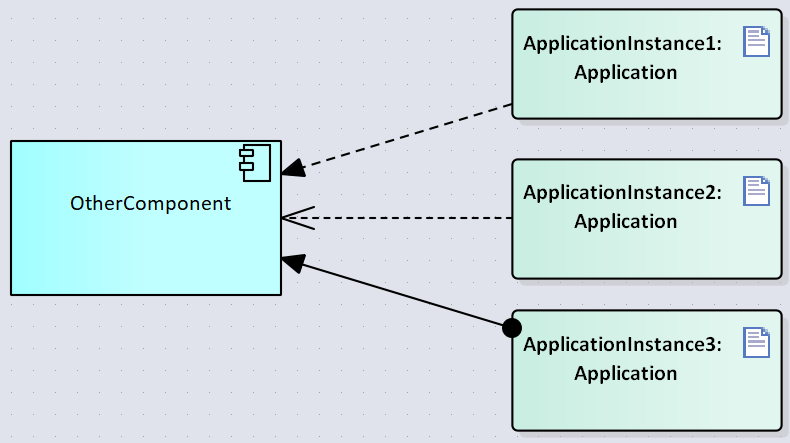

<a href="https://i.stack.imgur.com/fdrtb.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/fdrtb.png" alt="Application Component as Artifact Instances" /></a>

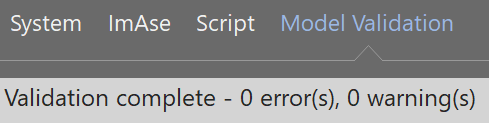

<a href="https://i.stack.imgur.com/LYP3T.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/LYP3T.png" alt="Model Validation Results for Artifact Instances" /></a>

I'd like to model a horizontally scaled application in ArchiMate using the Sparx Enterprise Architect. As I can not include the same element twice in a diagram: How can I show, that an application will run in multiple instances?
