OpenCV相机标定的数学背景

Question

我刚开始和OpenCV合作，校准了两个摄像头。我正在用棋盘校准巨蟒的凸轮。我使用drawChessboardCorners和calibrateCamera函数。一切都很好。

这些函数的文档描述了如何使用这些函数。但我一直在想这些背后的魔力是什么。我想知道OpenCV相机校准的数学背景。

雪茄烟的OpenCV 检测弯角怎么样？

这到底是如何用来校准相机的呢？

Answer 1

为了了解什么是摄像机校准，让我们从图像形成的方式开始。

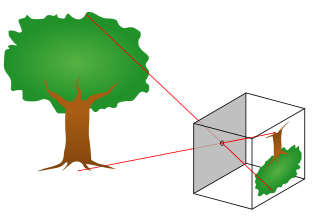

相机基本上是一种设备，它将点从3D空间转换成二维空间(图像空间)。在图像形成的分析中，我们经常使用所谓的针孔照相机模型，其中的图像是这样形成的：

​

​

更多的图表，我们可以看到这样的图像形成：

​

​

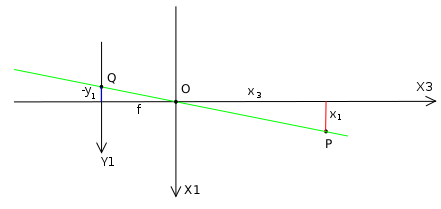

其中Y1是图像平面，X3是摄像机到物体的距离(我们称之为z，深度)，x1是3D点P的X1轴与摄像机x3光轴之间的位移。O是具有焦距f的摄像机，y1是图像中心之间的距离，像素q对应于点P。

最简单的投影模型被称为orhtography。这个模型简单地降低了三维点的深度坐标(并可能缩放它)。所以，如果我们从3D世界的P点开始

​

​

，我们可以将投影写成：

​

​

，其中s是实标度因子，π是投影矩阵。

这个模型对于远距镜头(长焦距)和浅物体与相机的距离是近似的。这是准确的，只有远心透镜。对于我们使用的相机，一个更精确的模型是透视投影。为了获得直觉，如果三维物体离摄像机更近，那么图像平面上的物体就会变得更大。从数学上讲，由于三角形的相似性，y1与x1成正比。比例因子为f/x3，或f/z。让f暂时为1，这将导致下列投影函数：

​

​

正如你所看到的，投影不能用矩阵乘法来表示，因为它不再是线性变换了。这是不理想的-矩阵乘法有很好的性质。因此，我们引入了一个称为齐次坐标的技巧。对于每个点，我们添加另一个坐标(现在用3个坐标表示2D点，用4个坐标表示3D点)，并将第四个坐标标准化为1(考虑最后一个坐标的隐式除法)。

现在，我们的观点是：

​

​

我们可以将透视投影矩阵写成：

​

​

，因为我们使用齐次坐标，最后一次除法发生在“隐式”，而倾斜则表示齐次坐标中的向量。

就在这里！这就是透视投影矩阵。请注意，这是一个不可逆转的变换。

然而，相机不仅将3D点投射到2D图像平面上。在投影之后，它们执行对离散图像空间的转换。这是由一个称为intrisinc摄像机矩阵K的矩阵表示的：

​

​

，如果fx和fy是x和y轴上的独立焦距(通常假定它们相等)，则s是不垂直于光轴(在现代相机中接近0)的图像轴的倾斜，而cx，cy则表示图像的原点(通常是图像的中心)。

相机通常会给图像增加一些失真，并且有不同的数学模型。

摄像机标定过程是指确定摄像机的固有矩阵和畸变模型的参数。

这可以通过以下粗略的过程来完成：

• 从已知布局和大小模型的不同角度出发，从多幅图像开始
• 对于每一幅图像，确定一些已知对应点。这些通常是角，因为它们可以很容易和可靠地相互匹配。
• 这两个点都有一个相关联的同形矩阵H=l*K*(R=T)，其中l是一个实尺度因子，K是本征相机矩阵，(R~+T)是一个矩阵，它表示相机在三维空间中的旋转和平移(这称为外部相机矩阵)。
• 基于点对应关系，利用同态图，有封闭形式的解来决定摄像机的内在参数。在没有失真的情况下，至少需要3幅图像。假设倾斜度为0，则至少需要2幅图像。在实践中，更多的图像会带来更精确的结果。
• 一旦知道内部each，就可以计算每个视图的外部参数(旋转和平移)。
• 也可以估计出扭曲情况。
• 有些过程使用对所有图像的优化，以进一步细化封闭表单解决方案的结果。

要查看实际的封闭形式方程，请看一下W. Burger的一个非常好的纸 (Burger，2016)。

这一领域的“圣经”是计算机视觉中的多视图几何，由A.Zisserman著。

Answer 2

参考加里·布拉德斯基和禤浩焯·凯勒的“学习OpenCV”。在摄像机标定方面有一个大的章节，对针孔相机模型有很好的数学背景，有各种各样的畸变，以及如何(通过校准)来降低它们。

使用其二阶导数检测图像上的角点。
