在配置文件中为非UML元素定义原型似乎不起作用

Question

我正在尝试创建一个扩展SysML1.3::block元素的UML。我使用profile助手为UML和Toolbox配置文件创建了一个配置文件包及其子包。保存、生成和加载配置文件工作，相应的工具箱显示在工具箱中。

错误消息

但是，当我将元素从工具箱拖到图表上时，会得到以下错误消息：

企业架构师

缺少基类型：'MyBlockStereo1‘不扩展'SysML1.3::block’

命令:元模型：：MyBlockStereo1 1(SysML1.3：：block)

好的

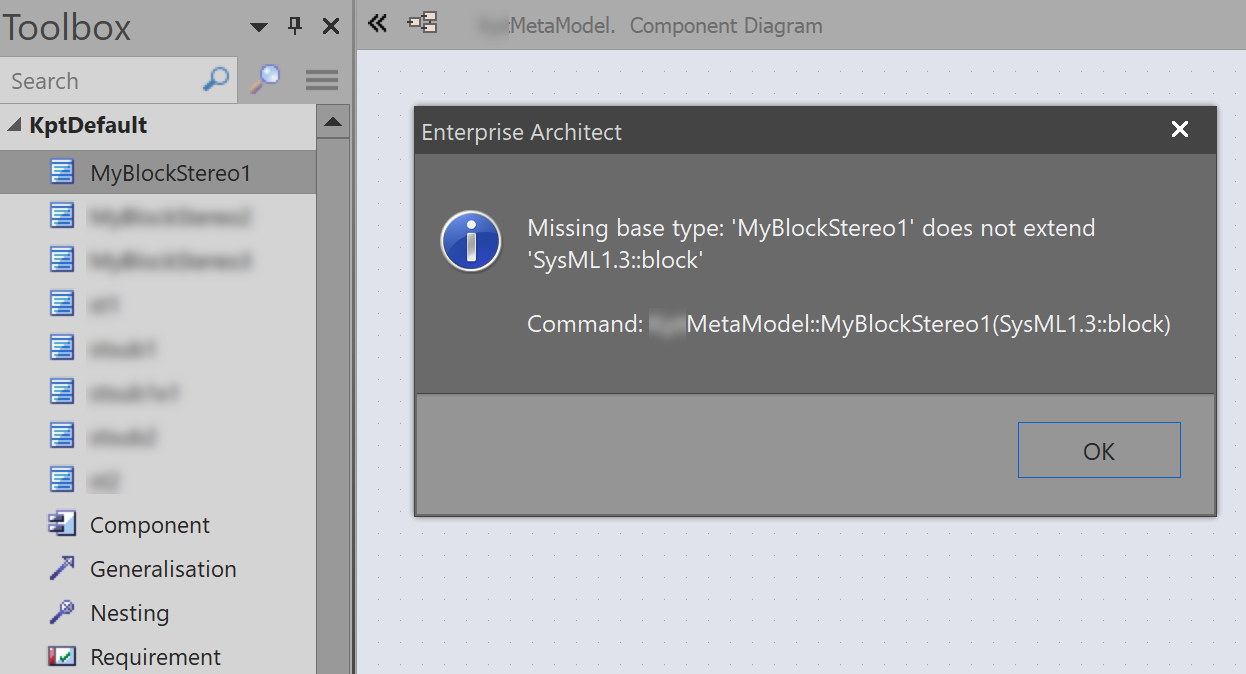

下图显示了实际错误消息的可视化表示：

​

​

问题

如何定义从非UML元素派生的原型，以及如何将这种原型包含在工具箱中以便将其拖到图表中？

谢谢你的帮忙!

更多信息

我使用的是Enterprise 14.1，并遵循创建扩展非UML对象的原型。的描述

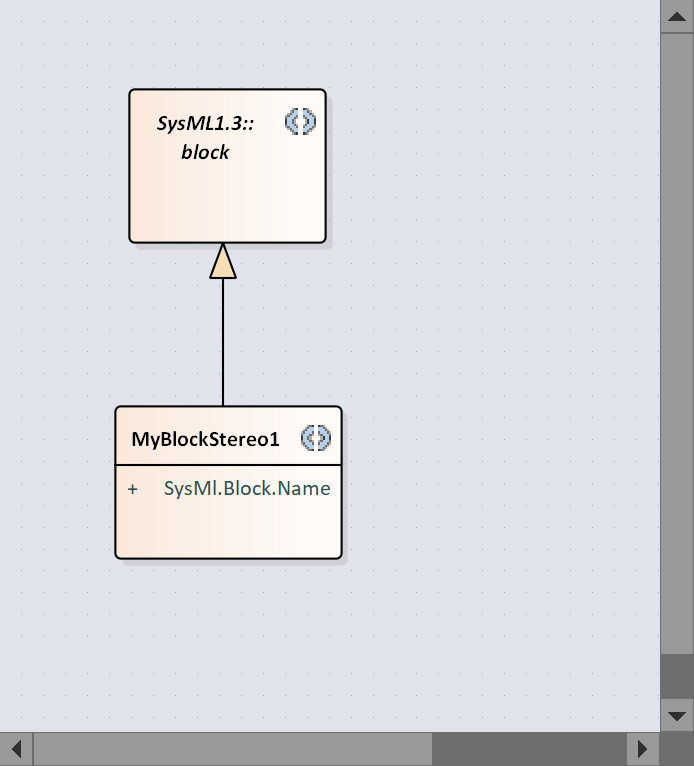

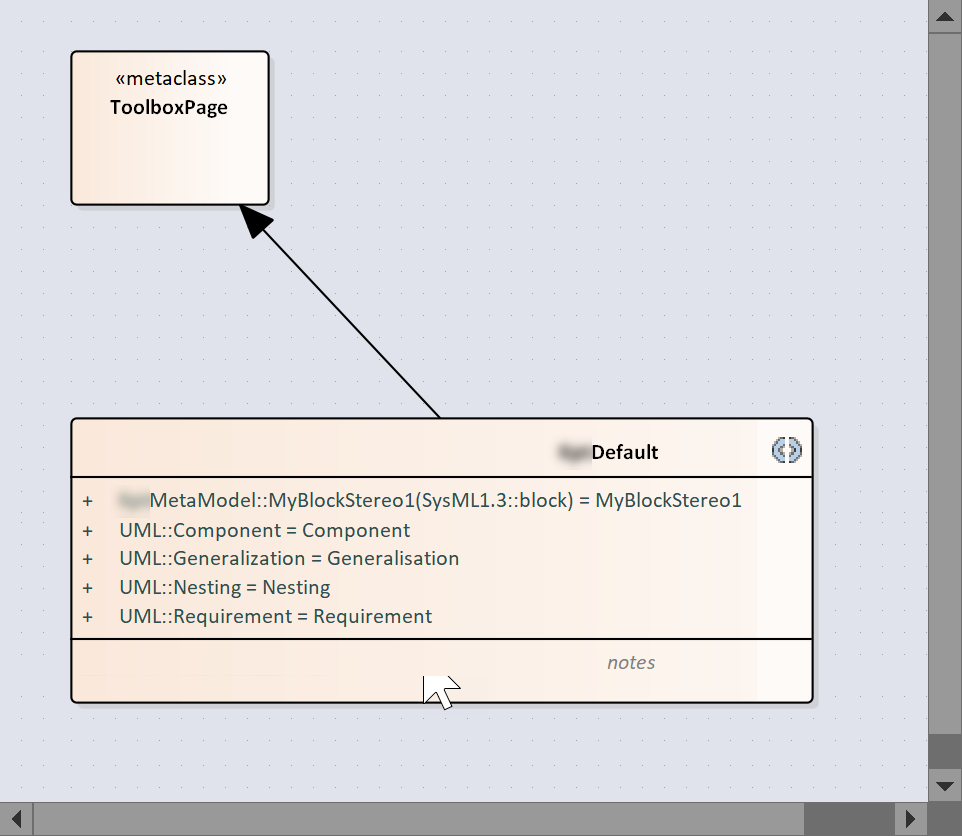

下面是定义的概要文件的可视化表示：

​

​

​

​

Answer 1

根据手册，这正是自v14以来必须扩展现有的非UML原型的方法。

但我也遇到了同样的问题。我设法通过使用“旧”方法来解决这个问题，在这种方法中，您需要泛化非UML原型，但也必须扩展基本的元类型。

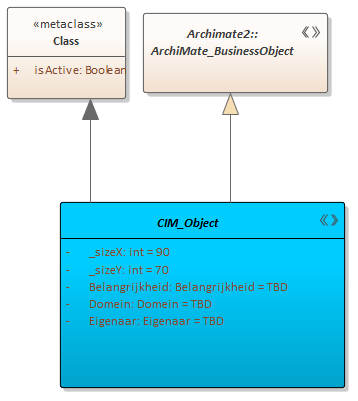

在我的例子中，这是与ArchiMate有关的：

​

​

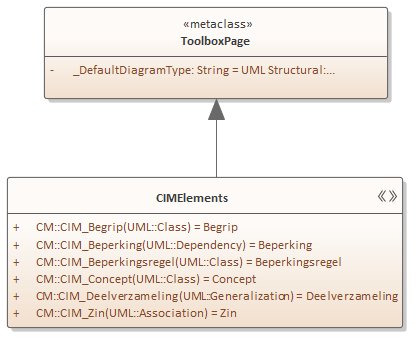

工具箱然后使用元类(UML::Class)。

​

​

这看起来挺好的。我从来没有费心去弄清楚到底是怎么回事，因为我有了一个完美的解决方案。
