我正在使用一个被篡改的grafana来创建历史数据的仪表板。我在grafana图形面板中看不到散点图选项。
我想使用散点图来显示时间间隔范围内的数据点。我同样希望能够获得/显示选定间隔的数据点数,比如30分钟、60分钟等。
发布于 2021-12-10 13:26:00
在Grafana (v8.2.3)的例子中,我找不到另一个答复中提到的"XY图“,但我找到了不同的其他选项:
示例
0。安装:
安装对于所有插件都是相似的,并在每个插件页面的“安装”选项卡中描述。这可能取决于您的安装(例如,我不知道在使用docker时这是如何工作的),但在我的“常规”Grafana安装的情况下,我只需将其输入控制台(例如通过SSH):
sudo grafana-cli plugins install michaeldmoore-scatter-panel
sudo grafana-cli plugins install natel-plotly-panel
sudo grafana-cli plugins install ae3e-plotly-panel
sudo systemctl restart grafana-server
sudo systemctl status grafana-server(选择要安装的插件,重新启动Grafana服务器并检查其状态(应该是绿色的,没有错误)。提示:保存仪表板,以防在重新启动Grafana之前进行更改,因为重新启动Grafana服务器将删除未保存的仪表板。)
1.分散插件:

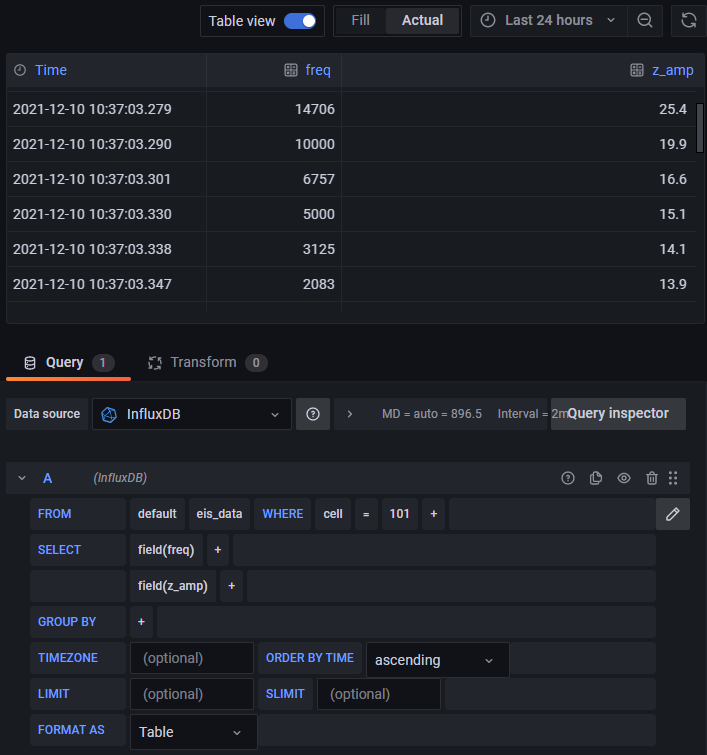

您应该会看到时间戳旁边的两列。

(单击这里获取大图像)
现在从“表视图”切换回图形,并在设置的右侧调整它:

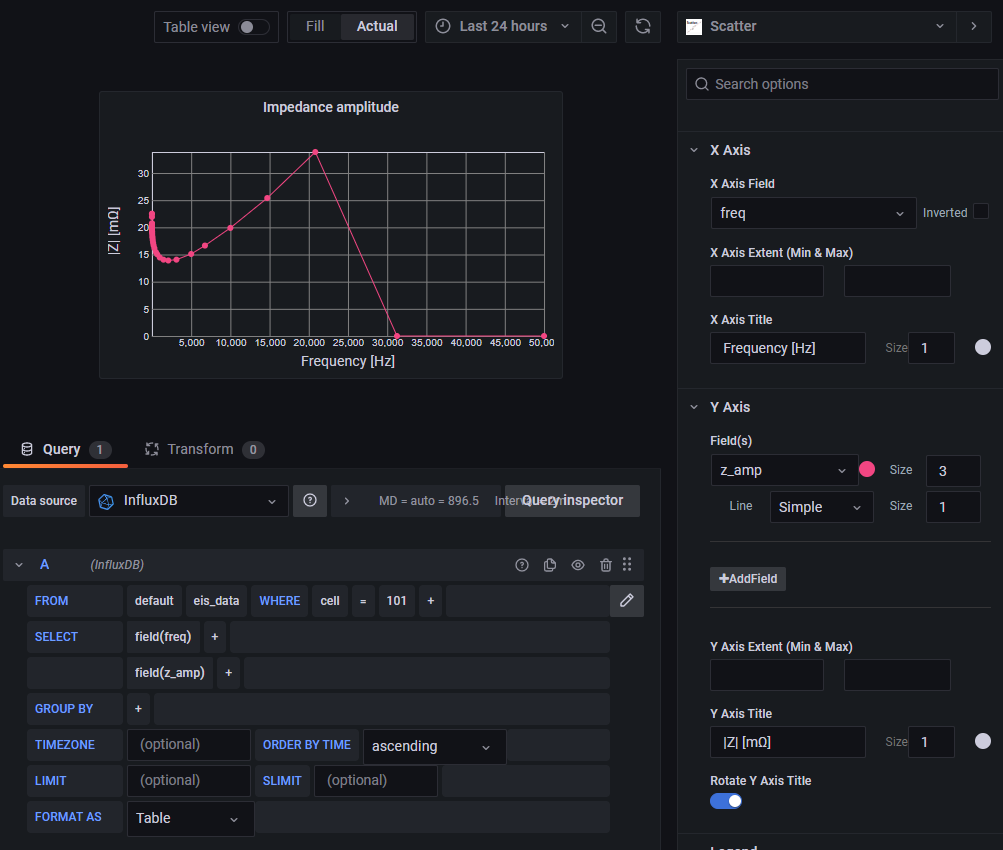

可能是这样的:

(单击这里获取大图像)
2. Plugin (Natel):

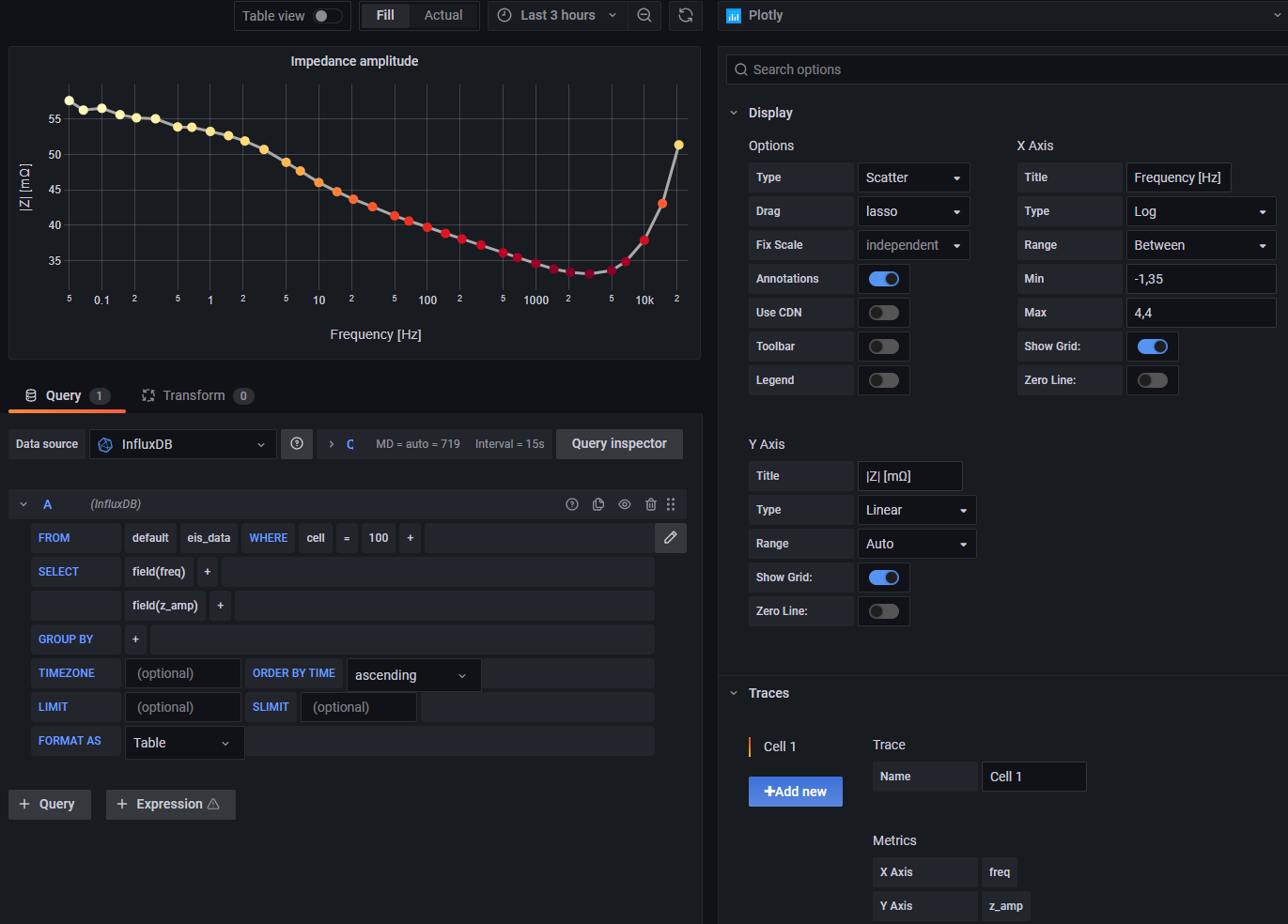

准备类似于散射插件的数据。可能是这样的:

(单击这里获取大图像)

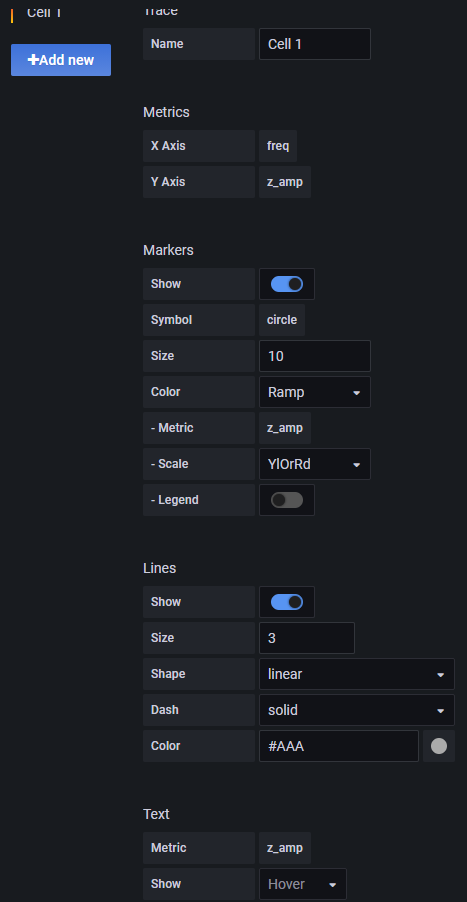

(单击这里获取大图像)
注意:至少在我的版本中,当我更改设置时,面板没有刷新。在表视图和图视图(图表上方的“表视图”选择器)之间切换以重新构建面板。
3.实际面板插件(AE3E):
准备类似于散射插件的数据。(我还在工具提示中添加了第三个字段,用于在数据点悬停时使用。)

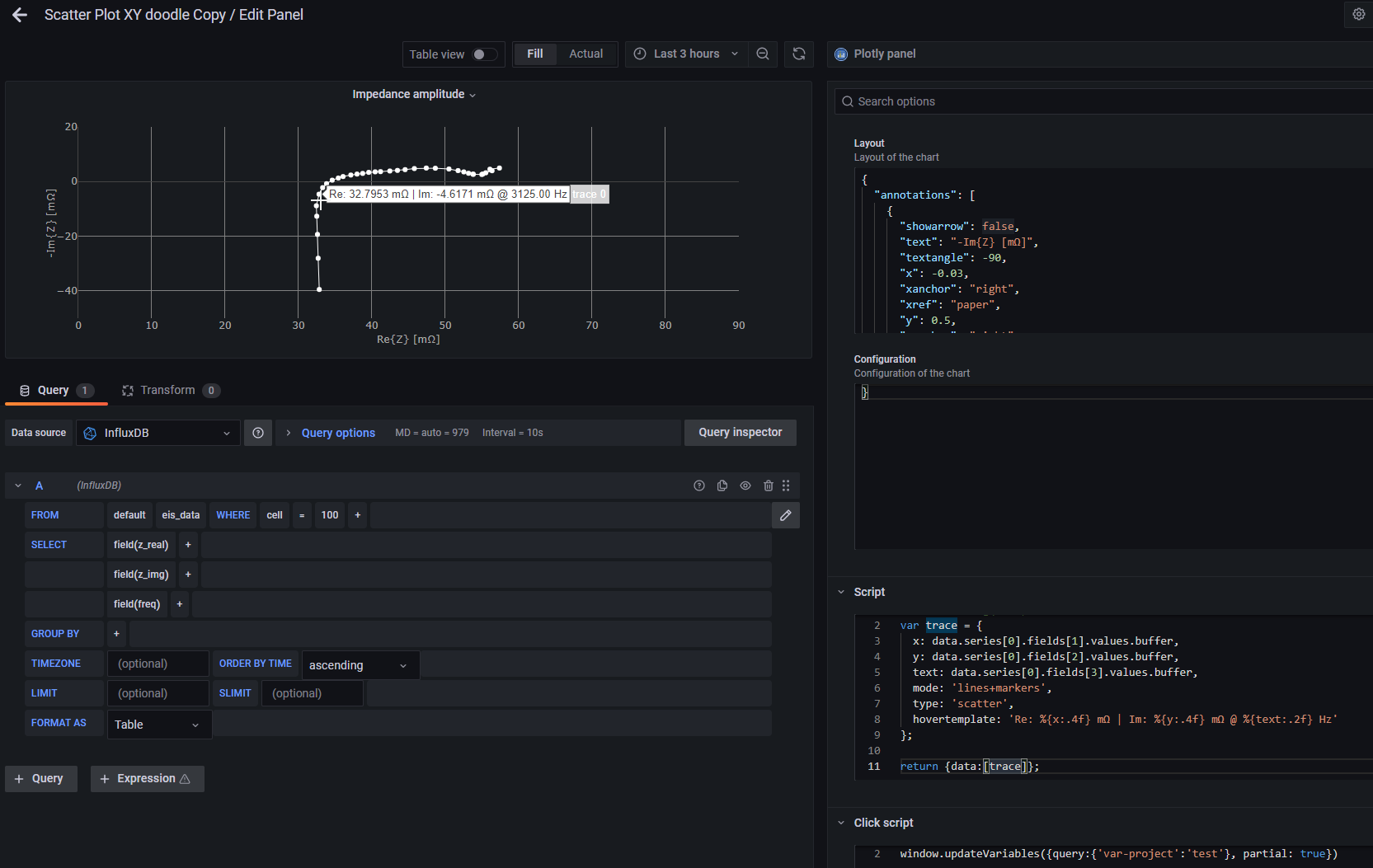

可能是这样的:

(单击这里获取大图像)
用于截图的代码:
数据部分:
[
{
"line": {
"color": "rgba(255,255,255,255)",
"width": 1
},
"mode": "lines",
"type": "scatter"
}
]对于“颜色”,你也可以使用“绿色”,“红色”等等。当使用rgba()时,第一个值是红色(0-255),第二个值是绿色,然后是蓝色,最后一个是alpha通道(0完全透明,255根本不透明)。
布局部分:
{
"annotations": [
{
"showarrow": false,
"text": "-Im{Z} [mΩ]",
"textangle": -90,
"x": -0.03,
"xanchor": "right",
"xref": "paper",
"y": 0.5,
"yanchor": "right",
"yref": "paper"
},
{
"showarrow": false,
"text": "Re{Z} [mΩ]",
"x": 0.5,
"xanchor": "top",
"xref": "paper",
"y": -0.07,
"yanchor": "top",
"yref": "paper"
}
],
"font": {
"color": "darkgrey"
},
"margin": {
"b": 40,
"t": 15
},
"paper_bgcolor": "rgba(0,0,0,0)",
"plot_bgcolor": "rgba(0,0,0,0)",
"xaxis": {
"autorange": false,
"gridcolor": "rgba(128,128,128,255)",
"range": [
0,
90
],
"type": "linear"
},
"yaxis": {
"autorange": false,
"gridcolor": "rgba(128,128,128,255)",
"range": [
-50,
20
],
"type": "linear"
},
"hovermode": "closest"
}配置部分:(未更改)
{
"displayModeBar": false
}脚本部分:
// console.log(data)
var trace = {
x: data.series[0].fields[1].values.buffer,
y: data.series[0].fields[2].values.buffer,
text: data.series[0].fields[3].values.buffer,
mode: 'lines+markers',
type: 'scatter',
hovertemplate: 'Re: %{x:.4f} mΩ | Im: %{y:.4f} mΩ @ %{text:.2f} Hz'
};
return {data:[trace]};确保选择字段1和2以获得XY图。默认情况下,将选择0和1,这将导致一个规则的时间序列图。我包括了第三个数据集(频率),并将其添加到文本变量中,以便在数据点悬停时显示在工具提示中。
单击脚本部分:
// console.log(data)
window.updateVariables({query:{'var-project':'test'}, partial: true})发布于 2019-06-10 07:45:23
编辑:

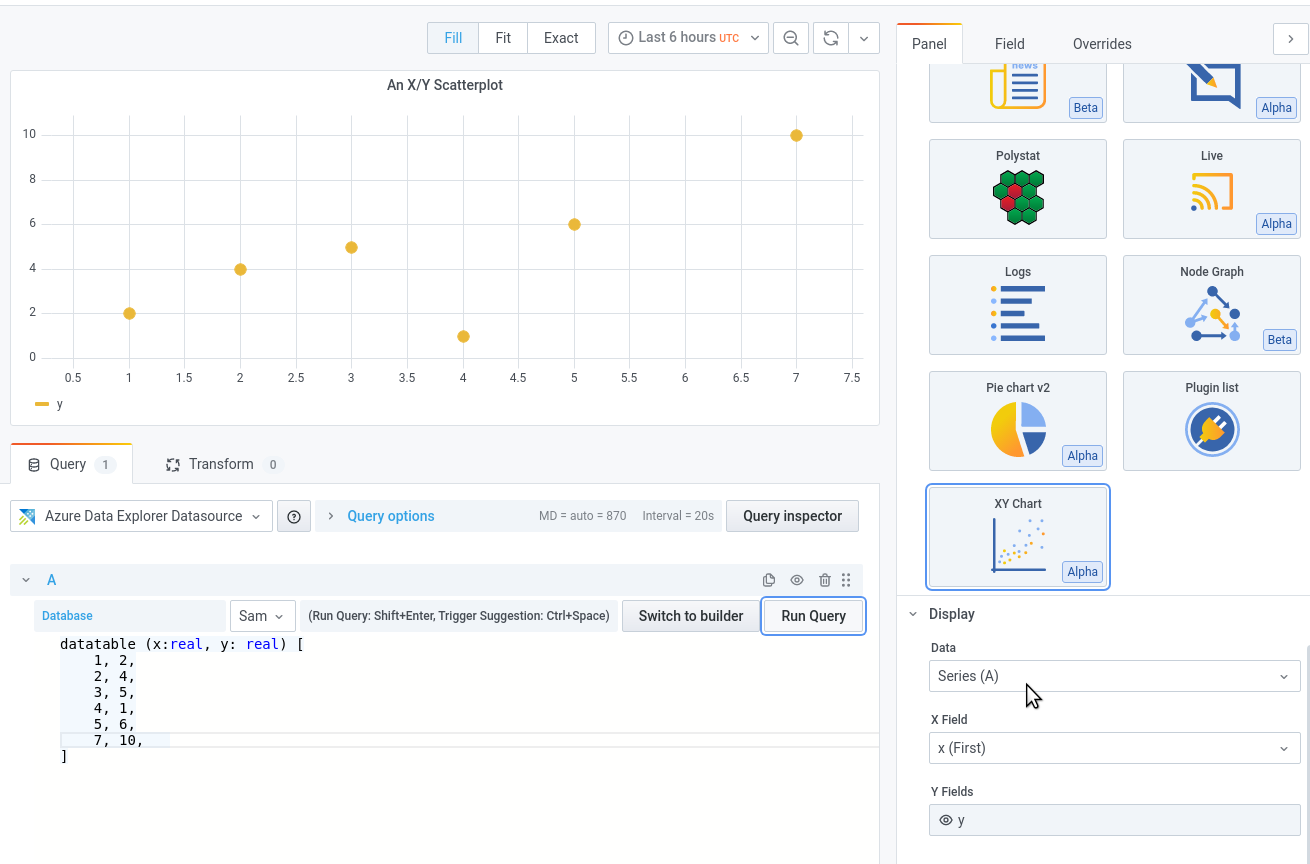

至于Grafana v7.4,有一个新的XY stat面板:

老一辈非真正回答

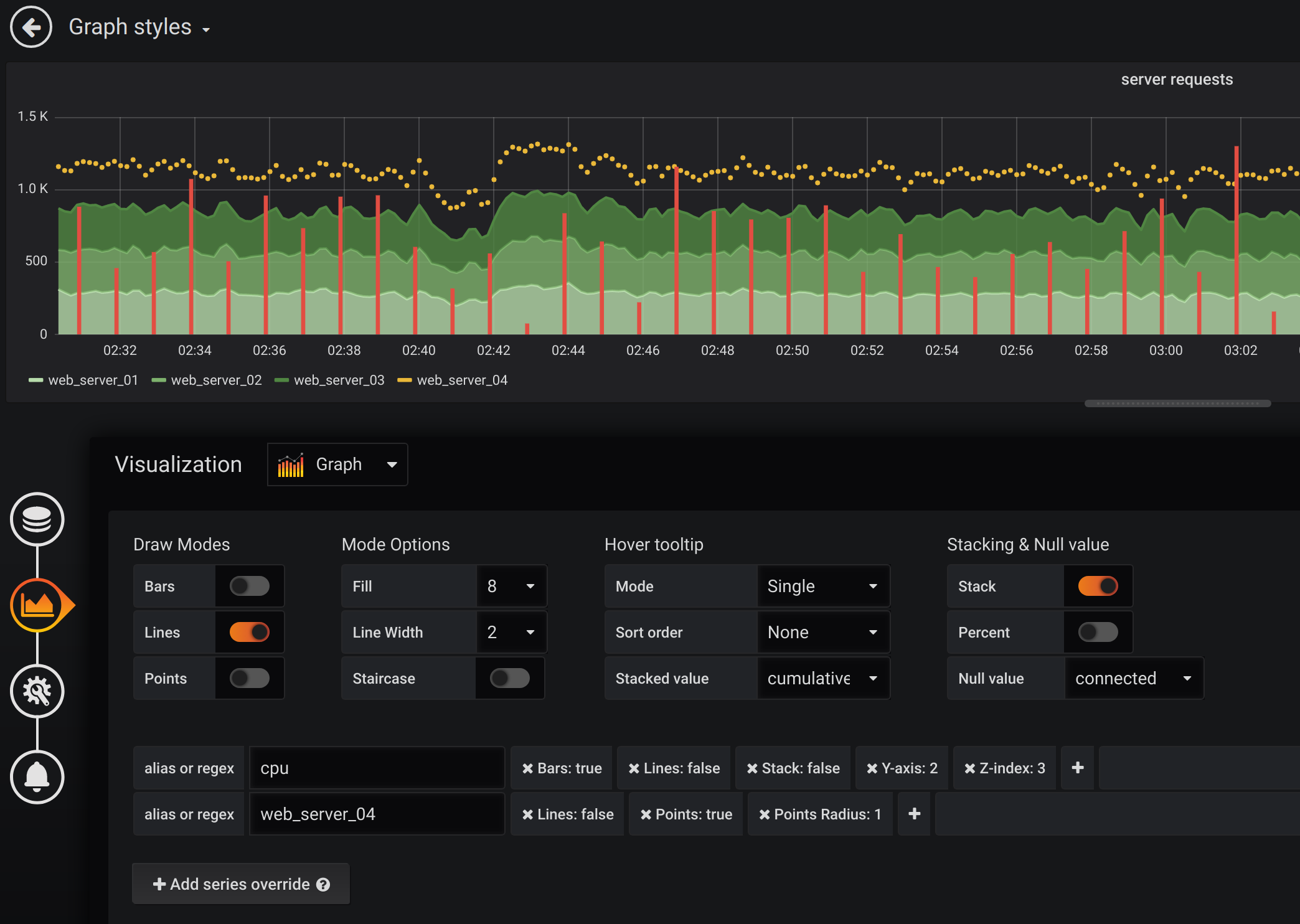

当使用标准的图形面板,你可以选择“点”和取消选择“线”。
如果执行一系列重写操作,还可以将其与行混合:

这可以在https://play.grafana.org/d/000000016/graph-styles?tab=visualization&orgId=1&fullscreen&edit&panelId=17的公共Grafana实例中看到。关于每段时间的计数,我不确定是否可以在Grafana中本地完成,但可能会根据您正在使用的数据源来实现。
