为崎岖的线条创建正方形结果

Question

我使用以下代码创建一个使用行渲染器的正方形

public class CreateLine : MonoBehaviour
{
// Start is called before the first frame update
LineRenderer lr;
void Start()
{
    lr = gameObject.AddComponent<LineRenderer>();
    lr.material = new Material(Shader.Find("Sprites/Default"));
    lr.positionCount = 4;
    lr.startWidth = .13f;
    lr.endWidth = .13f;
    lr.SetPosition(0, new Vector3(0, -2, -1));
    lr.SetPosition(1, new Vector3(2, -2, -1));
    lr.SetPosition(2, new Vector3(2, 0, -1));
    lr.SetPosition(3, new Vector3(0, 0, -1));
    lr.loop = true;
    lr.useWorldSpace = false;
    Gradient gradient = new Gradient();
    gradient.SetKeys(
        new GradientColorKey[]
        {
            new GradientColorKey(Color.red, 1f),
        },
            new GradientAlphaKey[] { new GradientAlphaKey(1f, 0.0f)

        }
        );
    lr.colorGradient = gradient;


}

输出：

​

它工作得很好，线条是光滑的，但是当我用下面的代码将向量点降为1时

    lr.SetPosition(0, new Vector3(0, -1, -1));
    lr.SetPosition(1, new Vector3(1, -1, -1));
    lr.SetPosition(2, new Vector3(1, 0, -1));
    lr.SetPosition(3, new Vector3(0, 0, -1));

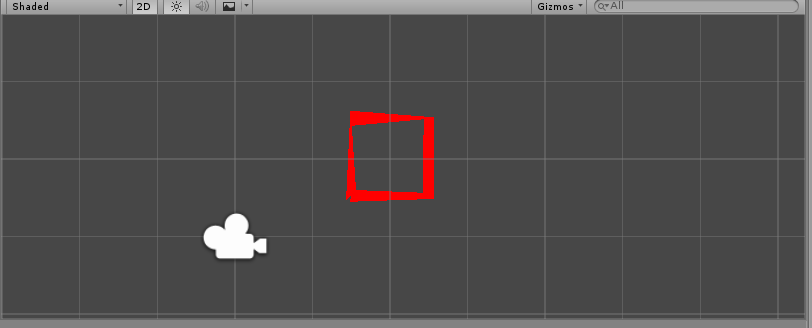

结果是可怕的

​

有解决办法吗？我只需要一个小方块。我试着缩小尺寸，但这个还是不起作用。

Answer 1

我可以肯定这种行为对于小值来说有点奇怪。

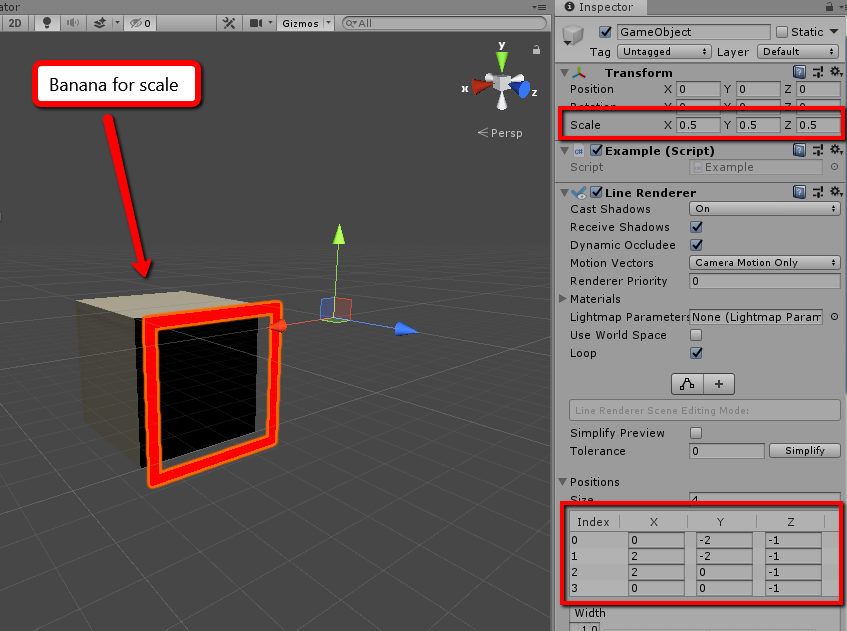

如果这是一种选择，你真的可以简单地缩小它。此外，我还会制作alignment TransformZ，它也非常平缓了结构：

private void Start()
{
    lr = gameObject.AddComponent<LineRenderer>();
    lr.material = new Material(Shader.Find("Sprites/Default"));
    lr.positionCount = 4;
    lr.startWidth = 0.13f;
    lr.SetPosition(0, new Vector3(0, -2, -1));
    lr.SetPosition(1, new Vector3(2, -2, -1));
    lr.SetPosition(2, new Vector3(2, 0, -1));
    lr.SetPosition(3, new Vector3(0, 0, -1));
    lr.loop = true;
    lr.useWorldSpace = false;
    var gradient = new Gradient();
    gradient.SetKeys(new[] { new GradientColorKey(Color.red, 1f), }, new[] { new GradientAlphaKey(1f, 0.0f) });
    lr.colorGradient = gradient;

    lr.alignment = LineAlignment.TransformZ;
    transform.localScale = Vector3.one * 0.5f;
}

​

​

然而，为了更容易地处理，我建议使用

    lr.SetPosition(0, new Vector3(-1, -1, 0));
    lr.SetPosition(1, new Vector3(-1, 1, 0));
    lr.SetPosition(2, new Vector3(1, 1, 0));
    lr.SetPosition(3, new Vector3(1, -1, 0));

因此，框架以对象为中心。

或者，如果它是一个选项，使用useWorldSpace = true并相应地设置值(当然，只有当框架不应该在之后移动时才能工作)

lr.useWorldSpace = true;
lr.SetPosition(0, transform.position + new Vector3(-0.5f, -0.5f, 0));
lr.SetPosition(1, transform.position + new Vector3(-0.5f, 0.5f, 0));
lr.SetPosition(2, transform.position + new Vector3(0.5f, 0.5f, 0));
lr.SetPosition(3, transform.position + new Vector3(0.5f, -0.5f, 0));
