图像贴片(NV12)颜色转换-无效边框

Question

目标是将NV12转换为BGR24映像，更确切地说是图像修补程序(x:0，y:0，w:220，h:220)。

问题是转换后的补丁程序右侧的未定义像素列，如下所示：

​

问题是，为什么会发生这种情况(即使补丁的坐标和维度有偶数)？(有趣的是，对于奇数宽度值来说，这个问题并不存在)

该修补程序具有以下边界框：(x:0，y:0，w:220，h:220)。

这种行为应该与任何图像都是可复制的。可以使用ppm转换页进行转换。

下面的代码从一个nv12映像创建一个bgr24映像，然后将一个nv12修补程序转换回bgr24修补程序。如果一切正常工作，输出应该与源映像相同。

#include <libswscale/swscale.h>
#include <libavutil/imgutils.h>

void readPPM(const char* filename, uint8_t** bgrData, int* stride, int* w, int* h)
{
    FILE* fp = fopen(filename, "rb");
    fscanf(fp, "%*s\n"); //skip format check

    fscanf(fp, "%d %d\n", w, h);
    fscanf(fp, "%*d\n"); //skip max value check

    *stride = *w * 3;
    *bgrData = av_malloc(*h * *stride);

    for (int r = 0; r < *h; r++)
    {
        uint8_t* rowData = *bgrData + r * *stride;
        for (int c = 0; c < *w; c++)
        {
            //rgb -> bgr
            fread(&rowData[2], 1, 1, fp);
            fread(&rowData[1], 1, 1, fp);
            fread(&rowData[0], 1, 1, fp);

            rowData += 3;
        }
    }

    fclose(fp);
}

void writePPM(const char* filename, uint8_t* bgrData, int stride, int w, int h)
{
    FILE* fp = fopen(filename, "wb");
    fprintf(fp, "P6\n");
    fprintf(fp, "%d %d\n", w, h);
    fprintf(fp, "%d\n", 255);

    for (int r = 0; r < h; r++)
    {
        uint8_t* rowData = bgrData + r * stride;
        for (int c = 0; c < w; c++)
        {
            //bgr -> rgb
            fwrite(&rowData[2], 1, 1, fp);
            fwrite(&rowData[1], 1, 1, fp);
            fwrite(&rowData[0], 1, 1, fp);

            rowData += 3;
        }
    }

    fclose(fp);
}


void bgrToNV12(uint8_t* srcData[4], int srcStride[4],
               uint8_t* tgtData[4], int tgtStride[4],
               int w, int h)
{
    struct SwsContext* context = sws_getContext(w, h, AV_PIX_FMT_BGR24,
                                                w, h, AV_PIX_FMT_NV12, SWS_POINT, NULL, NULL, NULL);
    {
        sws_scale(context,
                  srcData, srcStride, 0, h,
                  tgtData, tgtStride);
    }
    sws_freeContext(context);
}

void nv12ToBgr(uint8_t* srcData[4], int srcStride[4],
               uint8_t* tgtData[4], int tgtStride[4],
               int w, int h)
{
    struct SwsContext* context = sws_getContext(w, h, AV_PIX_FMT_NV12,
                                                w, h, AV_PIX_FMT_BGR24, SWS_POINT, NULL, NULL, NULL);
    {
        sws_scale(context,
                  srcData, srcStride, 0, h,
                  tgtData, tgtStride);
    }
    sws_freeContext(context);
}


int main()
{
    //load BGR image
    uint8_t* bgrData[4]; int bgrStride[4]; int bgrW, bgrH;
    readPPM("sample.ppm", &bgrData[0], &bgrStride[0], &bgrW, &bgrH);

    //create NV12 image from the BGR image
    uint8_t* nv12Data[4]; int nv12Stride[4];
    av_image_alloc(nv12Data, nv12Stride, bgrW, bgrH, AV_PIX_FMT_NV12, 16);
    bgrToNV12(bgrData, bgrStride, nv12Data, nv12Stride, bgrW, bgrH);

    //convert nv12 patch to bgr patch
    nv12ToBgr(nv12Data, nv12Stride, bgrData, bgrStride, 220, 220);   //invalid result (random column stripe)
    //nv12ToBgr(nv12Data, nv12Stride, bgrData, bgrStride, 221, 220); //valid result

    //save bgr image (should be exactly as original BGR image)
    writePPM("sample-out.ppm", bgrData[0], bgrStride[0], bgrW, bgrH);

    //cleanup
    av_freep(bgrData);
    av_freep(nv12Data);
    return 0;
}

Answer 1

sws_scale同时进行颜色转换和缩放。

大多数使用的算法都需要在计算目标像素时包括相邻像素。当然，如果图像维数不是x的倍数，这可能会导致边缘问题，其中x取决于所使用的算法。

如果您在这里将图像维度设置为8的倍数(下一个倍数为8= 224)，那么它可以不使用工件。

nv12ToBgr(nv12Data, nv12Stride, bgrData, bgrStride, 224, 224);

Demo

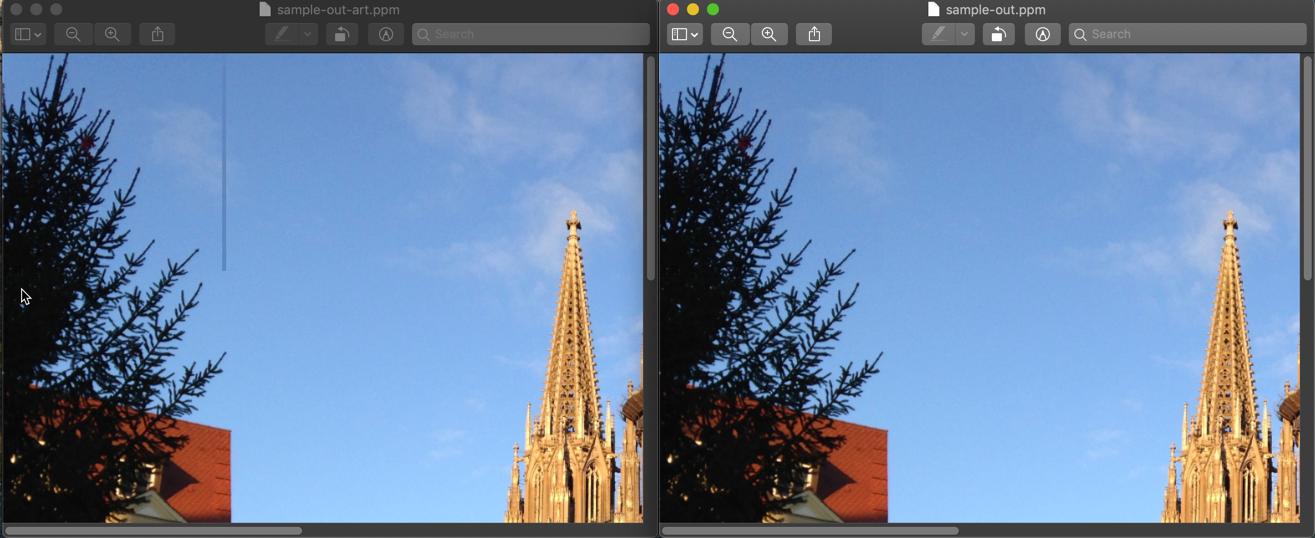

使用图像尺寸220 x 220在左边，给出了在转换补丁的右侧边缘的伪影。

如果一个人选择224 x 224，它没有提供一个人工制品，请在截图中看到比较这两种程序的正确图像。

​

​

理论上要求最小对准

让我们看一看YVU420格式：

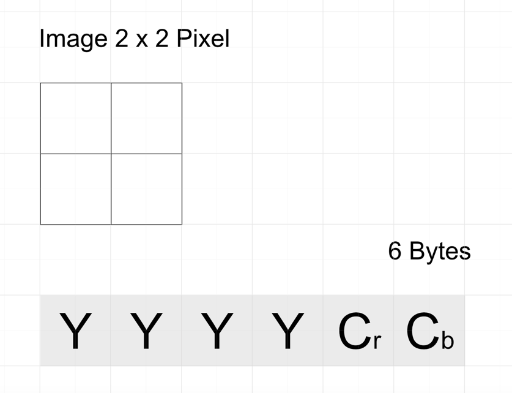

为每个像素确定luma值。颜色信息被划分为Cb和Cr，是从一个2x2像素块计算出来的。因此，最小图像大小将是一个2x2图像块，产生6个字节(即每字节12像素= 12 *4=48位=6字节)，参见此处的图形：

​

​

因此，最低技术要求是图像的宽度和高度都是均匀的。

您已经定义了用于缩放的SWS_POINT标志，即使用最近的邻居方法。因此，理论上对每个输出像素确定并使用最接近的输入像素，这不会造成任何对齐限制。

性能

但是，算法实际实现的一个重要方面往往是性能。在这种情况下，例如可以同时处理几个相邻的像素。也不要忘记硬件加速操作的可能性.

替代解决方案

如果出于某种原因，您需要坚持220x220格式，您可以选择使用SWS_BITEXACT标志。

它确实：

启用位精确输出。

请参阅005f选项

因此，在nv12ToBgr中，您可以使用如下内容：

struct SwsContext* context = sws_getContext(w, h, AV_PIX_FMT_NV12,
                                            w, h, AV_PIX_FMT_BGR24, SWS_POINT | SWS_BITEXACT, NULL, NULL, NULL);

这也不会给出任何文物。如果你要转换很多帧，我会看一看表演。
