使用opencv LineSegmentDetector查找图像的线条

Question

我有一个彩色图像，我应该使用opencv LineSegmentDetector算法来检测图像中矩形的线条。

这是我的形象：

​

我用的是这个代码：

​

import cv2
img = cv2.imread("rectangles.jpg",0)

#Create default parametrization LSD
lsd = cv2.createLineSegmentDetector(0)

#Detect lines in the image
lines = lsd.detect(img)[0]

#Draw detected lines in the image
drawn_img = lsd.drawSegments(img,lines)

#Show image
cv2.imshow("LSD",drawn_img )
cv2.waitKey(0)

​

我得到了这个差事：

​

<ipython-input-18-93ae667b0648> in <module>()
      3
      4 #Create default parametrization LSD
----> 5 lsd = cv2.createLineSegmentDetector(0)
      6
      7 #Detect lines in the image

error: OpenCV(4.1.0) C:\projects\opencv-python\opencv\modules\imgproc\src\lsd.cpp:143: error: (-213:The function/feature is not implemented) Implementation has been removed due original code license issues in function 'cv::LineSegmentDetectorImpl::LineSegmentDetectorImpl'

​

我检查了Open-cvVersion4.1文档来使用这个方法，这是页面，但是我不明白该如何使用这个方法。

任何帮助都是非常感谢的。

Answer 1

你读过错误信息了吗？

错误: C:\projects\opencv-python\opencv\modules\imgproc\src\lsd.cpp:143:错误：(-213:函数/特性未实现) 函数'cv::LineSegmentDetectorImpl::LineSegmentDetectorImpl‘中的原代码许可问题已被删除。

由于许可证问题，该类不可用。

您可以在原始源中看到这个这里。

Answer 2

您还可以使用OpenCV 4.1中提供的快速线路检测器。

import cv2
img = cv2.imread("rectangles.jpg",0)

#Create default Fast Line Detector (FSD)
fld = cv2.ximgproc.createFastLineDetector()

#Detect lines in the image
lines = fld.detect(img)

#Draw detected lines in the image
drawn_img = fld.drawSegments(img,lines)

#Show image
cv2.imshow("FLD", drawn_img)
cv2.waitKey(0)

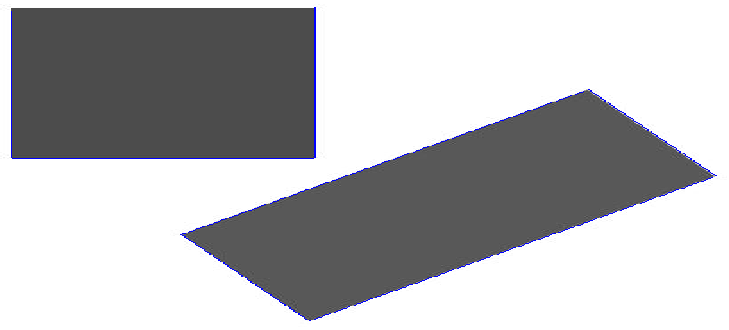

结果：

​
