uC在STM32核心-64评估板上的当前消耗

Question

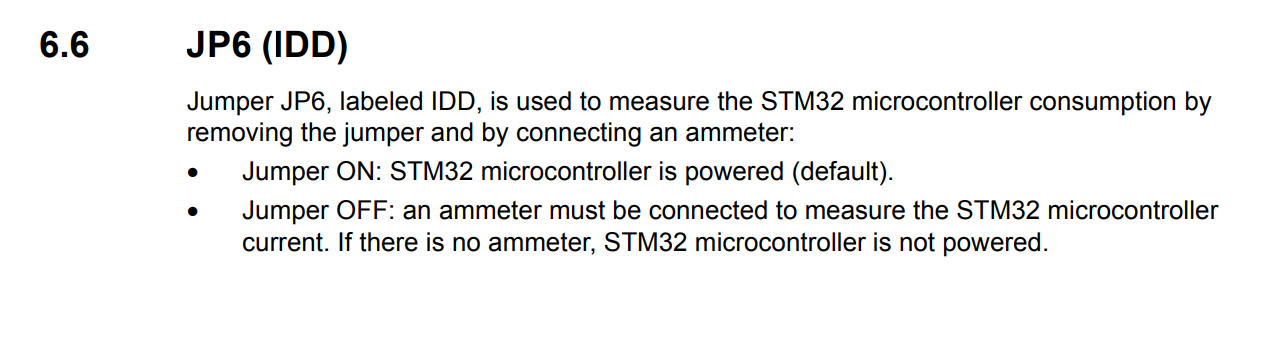

我想在我的uC核心-64评估板(NUCLEO-L073RZ)上测量当前的STM32消耗。手册上说，我只需移除JP6/IDD跳线器，然后将引脚连接到安培计上：

​

但是，如果我只是删除JP6跳线器(没有引脚连接)，uC仍然在运行(我仍然可以通过I2C调试/通信)。我原以为，如果JP6被移除，uC就不再有动力了，因此再也无法访问.

谁能解释一下，我的推理错误在哪里？

下面链接到相应的STM32 Nucleo-64手册(第23页)：

• manual/98/2e/fa/4b/e0/82/43/b7/DM00105823.pdf/files/DM00105823.pdf/jcr:content/translations/en.DM00105823.pdf

Answer 1

我发现了原因:问题是我在万用表上的保险丝坏了，核心上令人烦躁的LED总是开着(独立于MCU运行与否)。

Answer 2

将USB连接到调试端口是通过调试吊舱驱动单片机。尝试从USB连接器移除左上角一英寸处的2个ST连接跳线。将内置的ST链路与MCU断开。这可能会把电源从调试舱移到MCU上。
