在PictureBox处于“缩放”模式时裁剪图像的正确部分

Question

我有一个PictureBox1，它的sizemode设置为拉伸和PictureBox1。PictureBox1包含一个图像，让我选择其中的一部分，然后对其进行裁剪，并将裁剪后的部分存储在PictureBox2中。当sizemode被设置为拉伸，并且图片没有缩放时，它工作得很好，但是当我缩放它或将sizemode设置为缩放时，它就不能工作了。

工作示例-设置为“拉伸”的sizemode

用于裁剪图片部分的代码(原始源)

try
{
    float stretch1X = 1f * pictureBox1.Image.Width / pictureBox1.ClientSize.Width;
    float stretch1Y = 1f * pictureBox1.Image.Height / pictureBox1.ClientSize.Height;

    Point pt = new Point((int)(_mDown.X * stretch1X), (int)(_mDown.Y * stretch1Y));
    Size sz = new Size((int)((_mCurr.X - _mDown.X) * stretch1X),
                       (int)((_mCurr.Y - _mDown.Y) * stretch1Y));



    if (sz.Width > 0 && sz.Height > 0)
    {
        Rectangle rSrc = new Rectangle(pt, sz);
        Rectangle rDest = new Rectangle(Point.Empty, sz);

        Bitmap bmp = new Bitmap(sz.Width, sz.Height);
        using (Graphics G = Graphics.FromImage(bmp))
            G.DrawImage(pictureBox1.Image, rDest, rSrc, GraphicsUnit.Pixel);
        return bmp;
    }

    return null;
}
catch (Exception ex)
{
    throw ex;
}

我该如何正确计算？我如何使裁剪功能以某种方式工作，这样用户就可以放大/缩小图片的正确部分？

Answer 1

你需要用拉伸因子和偏移量来计算点。

对于Zoom，只有一个因子，因为Image和PictureBox的纵横比总是相同的，但是通常有一个偏移量；对于Stretch，您不需要偏移量，只需要2<>E29因子。

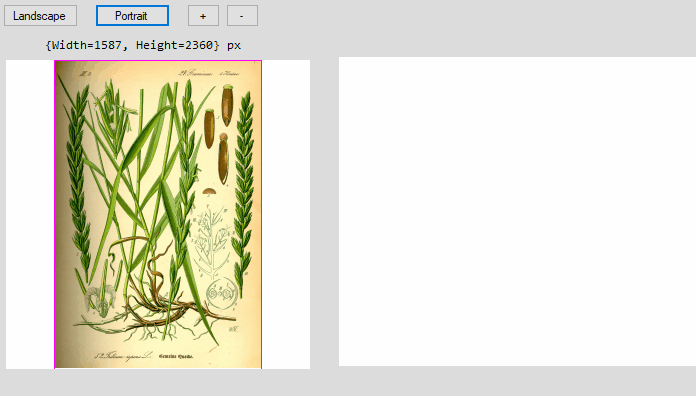

下面是一个使用2 PictureBoxes 2的例子，它显示了一个缩放的版本和剪裁的位图。它利用了一个通用函数ImageArea来确定大小和偏移量.

​

​

两个类级变量：

Point pDown = Point.Empty;
Rectangle rect = Rectangle.Empty;

三个鼠标事件：

private void PictureBox1_MouseDown(object sender, MouseEventArgs e)
{
    pDown = e.Location;
    pictureBox1.Refresh();
}

private void PictureBox1_MouseMove(object sender, MouseEventArgs e)
{
    if (!e.Button.HasFlag(MouseButtons.Left)) return;

    rect = new Rectangle(pDown, new Size(e.X - pDown.X, e.Y - pDown.Y));
    using (Graphics g = pictureBox1.CreateGraphics())
    {
        pictureBox1.Refresh();
        g.DrawRectangle(Pens.Orange, rect);
    }
}

private void PictureBox1_MouseUp(object sender, MouseEventArgs e)
{
    Rectangle iR = ImageArea(pictureBox2);
    rect = new Rectangle(pDown.X - iR.X, pDown.Y - iR.Y,
                         e.X - pDown.X, e.Y - pDown.Y);
    Rectangle rectSrc = Scaled(rect, pictureBox2, true);
    Rectangle rectDest = new Rectangle(Point.Empty, rectSrc.Size);

    Bitmap bmp = new Bitmap(rectDest.Width, rectDest.Height);
    using (Graphics g = Graphics.FromImage(bmp))
    {
        g.DrawImage(pictureBox2.Image, rectDest, rectSrc, GraphicsUnit.Pixel);
    }
    pictureBox2.Image = bmp;
}

下面是一个有用的函数，它返回任何sizemode的picturebox中的实际图像区域。

Rectangle ImageArea(PictureBox pbox)
{
    Size si = pbox.Image.Size;
    Size sp = pbox.ClientSize;

    if (pbox.SizeMode == PictureBoxSizeMode.StretchImage)
       return pbox.ClientRectangle;
    if (pbox.SizeMode == PictureBoxSizeMode.Normal ||
        pbox.SizeMode == PictureBoxSizeMode.AutoSize)
       return new Rectangle(Point.Empty, si);
    if (pbox.SizeMode == PictureBoxSizeMode.CenterImage)
        return new Rectangle(new Point((sp.Width - si.Width) / 2,
                            (sp.Height - si.Height) / 2), si);

    //  PictureBoxSizeMode.Zoom
    float ri = 1f * si.Width / si.Height;
    float rp = 1f * sp.Width / sp.Height;
    if (rp > ri)
    {
        int width = si.Width * sp.Height / si.Height;
        int left = (sp.Width - width) / 2;
        return new Rectangle(left, 0, width, sp.Height);
    }
    else
    {
        int height = si.Height * sp.Width / si.Width;
        int top = (sp.Height - height) / 2;
        return new Rectangle(0, top, sp.Width, height);
    }
}

我们只需要偏移量来确定不缩放的矩形。我们还需要扩大规模：

Rectangle Scaled(Rectangle rect, PictureBox pbox, bool scale)
{
    float factor = GetFactor(pbox);
    if (!scale) factor = 1f / factor;
    return Rectangle.Round(new RectangleF(rect.X * factor, rect.Y * factor,
                               rect.Width * factor, rect.Height * factor));
}

为此，需要知道比例因子，这取决于高宽比：

float GetFactor(PictureBox pBox)
{
    if (pBox.Image == null) return 0;
    Size si = pBox.Image.Size;
    Size sp = pBox.ClientSize;
    float ri = 1f * si.Width / si.Height;
    float rp = 1f * sp.Width / sp.Height;
    float factor = 1f * pBox.Image.Width / pBox.ClientSize.Width;
    if (rp > ri) factor = 1f * pBox.Image.Height / pBox.ClientSize.Height;
    return factor;
}

如果PictureBox被放大或移出，将其放置在AutoScrolling Panel中并更改Pbox.Size，则此解决方案也能工作。
