问Modelio类图隔间
EN

Stack Overflow用户

提问于 2019-05-26 11:52:59

回答 1查看 316关注 0票数 1

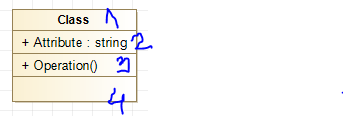

我需要关于Modelio工具类图组件的帮助。正常的一个类图在其他建模工具中有三个隔间。顶部的隔间包含类的名称。中间隔间包含类的属性。底部隔间包含类可以执行的操作。但莫德里奥有第四个隔间我要知道为什么是这样。我有一个软件项目包含UML图，我需要解释这些东西。

我查了他们的教程，但没有任何答案。

回答已采纳

发布于 2019-05-26 12:03:21

普通类图在其他建模工具中有三个隔间。

否，取自UML formal/2017-12-05第11.4.4节符号

一个类有四个强制分区:属性、操作、接收(参见9.2.4)和内部结构(见11.2.4)。一个类也可能有可选的划分，如对分类器的一般描述(见9.2.4)

票数 2
