如何修复上传到STM32时TrueStudio中的“无法打开文件”

Question

我正在尝试将我的STM32F411RE书面程序从我的TrueStudio for STM32 IDE上传到董事会本身。该板是通过迷你USB b电缆连接，其目的是通过社会福利署编程。

设置

Atollic提供了一个很好的教程，介绍如何通过它的TrueStudio IDE和ST(命令行接口)，如文档中所述，在此链接上来执行这个编程。这需要以下步骤，我已经多次遵循和检查了这些步骤：

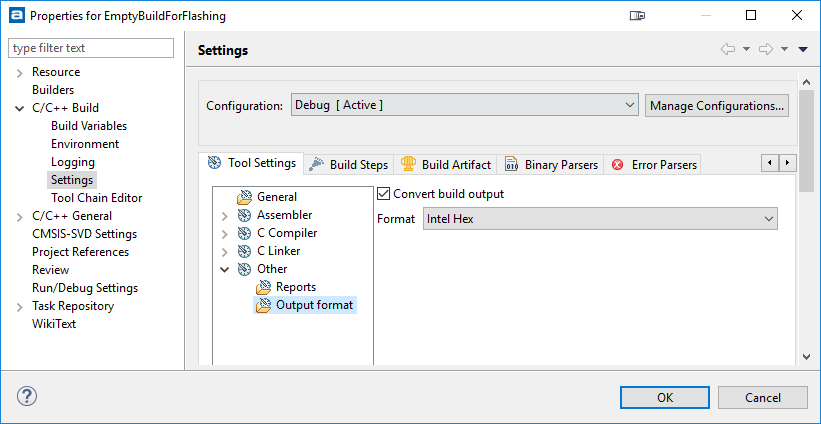

1. 首先，输出(二进制)文件需要是一个英特尔.HEX，而不是TrueStudio .elf默认值。若要更改此选项，请转到Project properties -> c/c++ build -> settings -> tool settings tab -> other -> Output format并勾选“转换生成输出”选项，请确保在下拉菜单中选中Intel选项。

1. 要从IDE内部调用ST_CLI，需要进行外部工具配置。要进行此配置，我转到Run -> External Tools -> External Tools Configurations ....并创建一个新的配置，让我们将其命名为ST_CLI。

对于工作目录，我指定我的ST-LINK_CLI目录。

(C:\Program Files (x86)\STMicroelectronics\STM32 ST-LINK Utility\ST-LINK Utility)

对于这个位置，我指定了这个目录和文件名。

(C:\Program Files (x86)\STMicroelectronics\STM32 ST-LINK Utility\ST-LINK Utility\ST-LINK_CLI.exe)。

最后，我添加了以下参数来标识STM32板，让它通过社署连接并处于重置状态，同时告诉它上传由TrueStudio构建的.HEX文件

(-c ID=0 SWD UR LPM -P ${project_loc}\Debug\${project_name}.hex -v)。

​

输出

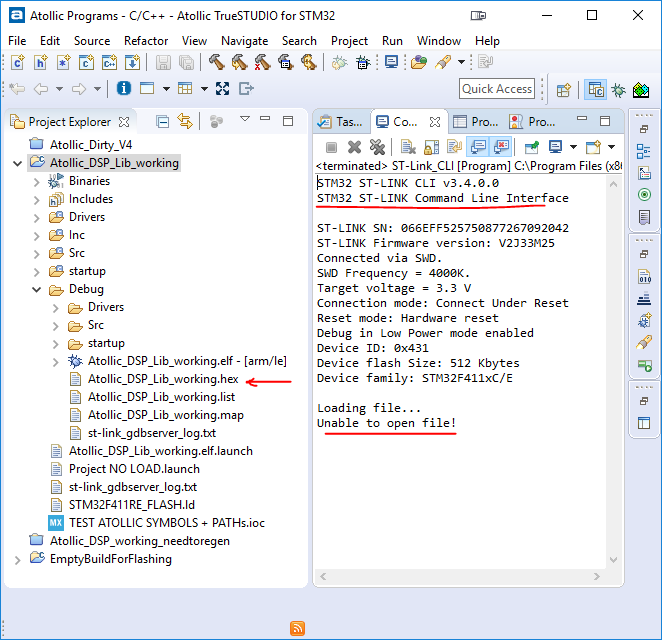

然后，当我通过刚刚创建的Run -> External Tools -> ST-Link_CLI链接调用这个外部工具配置时，我得到了下面列出的输出：

STM32 ST-LINK CLI v3.4.0.0
STM32 ST-LINK Command Line Interface

ST-LINK SN: 066EFF525750877267092042
ST-LINK Firmware version: V2J33M25
Connected via SWD.
SWD Frequency = 4000K.
Target voltage = 3.3 V
Connection mode: Connect Under Reset
Reset mode: Hardware reset
Debug in Low Power mode enabled
Device ID: 0x431
Device flash Size: 512 Kbytes
Device family: STM32F411xC/E

Loading file...
Unable to open file!

​

​

显然，从IDE内部成功地调用了ST-Link_CLI，但它无法消化.hex文件(在调试文件夹中)并将其上传到STM32板。

即使从CubeMX中闪烁一个全新的生成项目并设置上面的选项(包括将其设置为.hex文件)，也不会让这个工具链将其上传到板上。

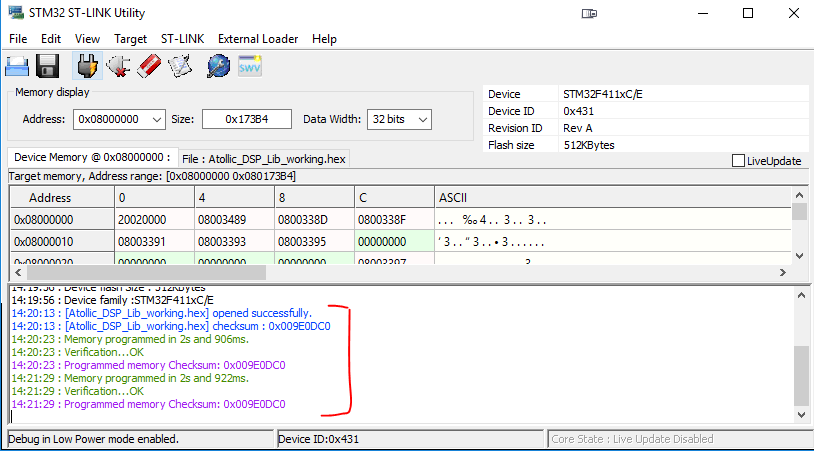

手动代码闪烁

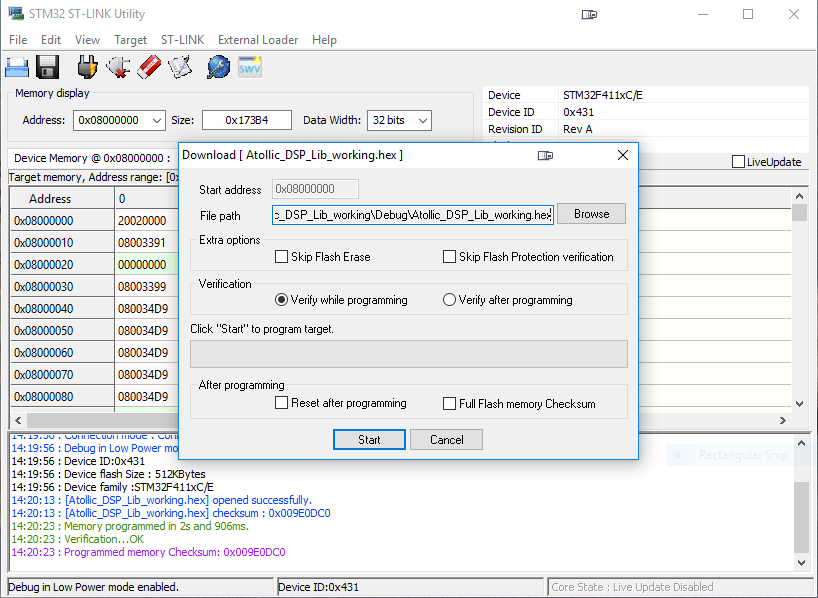

通过使用ST，我成功地上传了由.HEX构建的TrueStudio文件，通过手动将其上传到STM32板，所以我认为问题不存在于ST-Link本身。但是，我不能以这种方式调试它，因为我需要TrueStudio IDE工具，因此需要外部工具配置才能成功地工作。

​

​

相反，我怀疑问题在于我自己的设置，哪里不知何故错过了一个呼叫或有一个选项设置不正确。也可能是GUI和CLI客户端的操作方式完全不同，允许一个用户读取和上传文件，而另一个客户端则不能，但对我来说，这似乎不合理。

然而，我在这里有点不知所措，因为我似乎无法理解为什么其他人可以通过提供的Atollic文档来完成这项工作，而我的文档却出现了这些错误。

Answer 1

你试着用三角形来改造轮子。

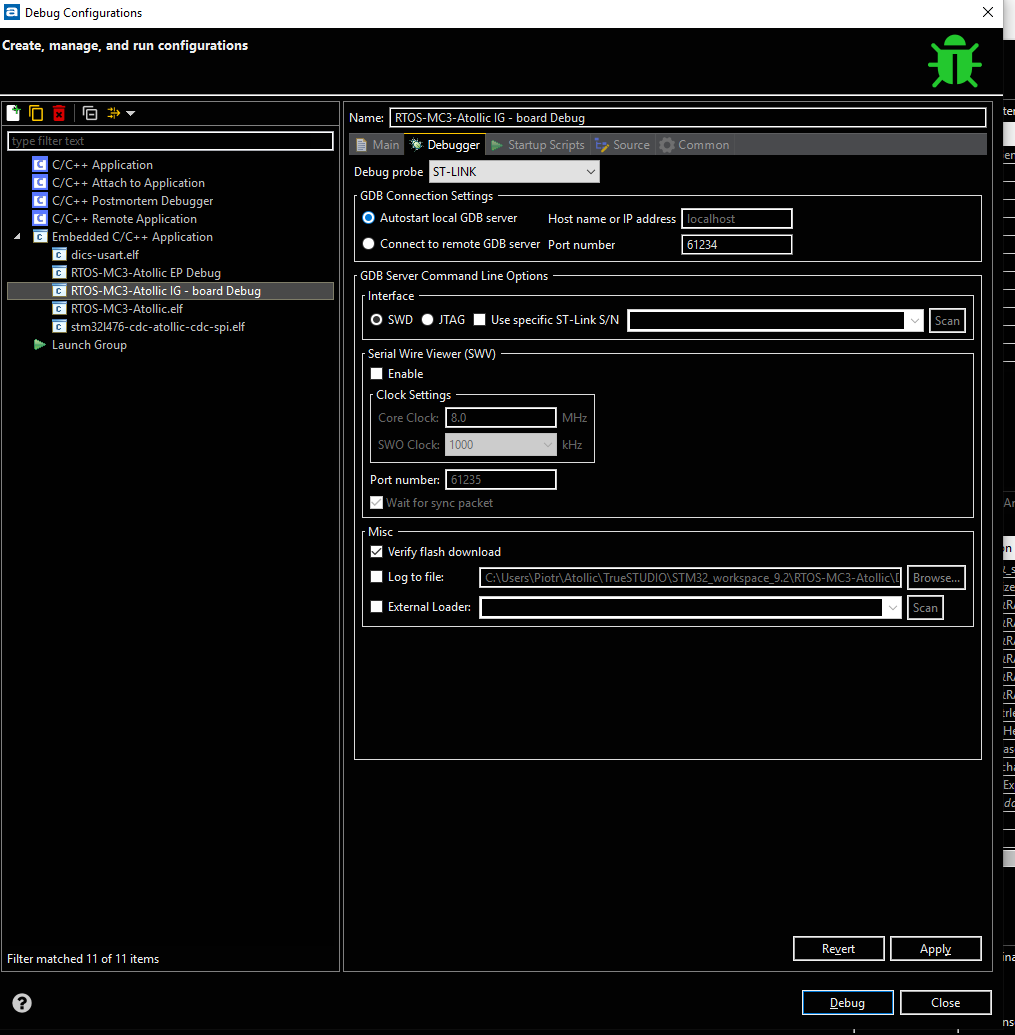

所有内容都在TrueStudio中配置：

​

​

只需添加调试配置，您就完成了。

在这一点上，OpenOCD会提供什么好处？

一个基本要素:调试

考虑到我对TrueStudio已经了解了多少？

这种知识(如何配置外部工具等)在99.9999%的情况下都是无用的。它只是Eclipse的配置。这里不需要太复杂。

Answer 2

关于我自己的代码，我没有能够让ST-Link_CLI以我想要的方式作为外部工具工作，但我已经能够让STCubeProgrammer (CLI)以与我试图使用的ST-Link(truestudio.pdf)相同的方式工作。

考虑到我确实使用了与以前相同的过程，而是指定了STCubeProgrammer (而不是ST-Link)的位置和可执行文件，我怀疑问题确实可能是Seeing (连接到TrueStudio)。

现在它成功地上传并立即将我引导到TrueStudio的调试环境:)

Answer 3

我只是在启动脚本中注释了"load“命令，并且调试成功了。我只需要先使用st链接加载十六进制。

/# Load the program executable

#load       <---//added "#"
