怎样才能匹配两条破损的边缘？

Question

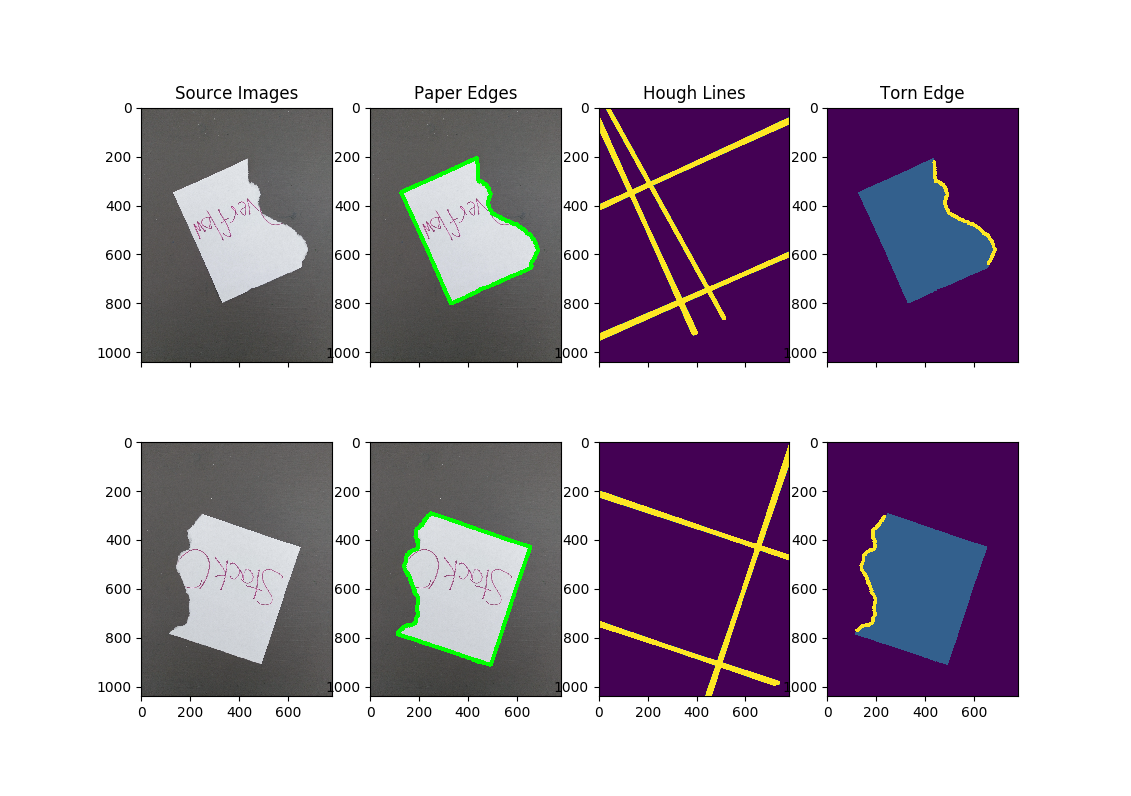

链接到代码要点。，我正在尝试重建一张被撕破的纸。第一步是检测撕裂的边缘：

​

​

接下来，旋转一个撕裂的边缘，并将其与另一个撕裂的边缘进行比较：

​

​

当两个等高线匹配时，文档将对齐。旋转一片，比较撕裂的边缘。一个名为match的分数描述了两个等高线之间的匹配：

tempA = draw_contour(tempA, b, 123, 3)
tempB = draw_contour(tempB, a, 123, 3)
tempC = tempA + tempB
_, thresh = cv2.threshold(tempC, 220, 255, cv2.THRESH_BINARY_INV);
thresh = 255 - thresh
match = sum(sum(thresh))

这两条等高线不太合拍：

这些轮廓很好地结合在一起。在这里，文件是对齐的：

​

轮廓匹配的计算是基础。我在不同的图像上画轮廓。对图像进行求和，并应用阈值。这将计算两个等值线重叠的像素数。这种方法效果很好，但是当比较几个边时，速度太慢了。

如何计算撕裂边的两条轮廓之间的匹配程度？

Answer 1

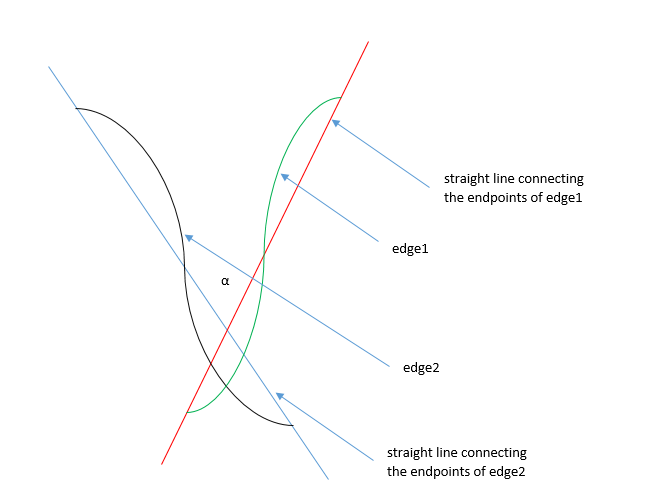

假设没有任何复杂情况(请参阅我上面的评论)，您可以尝试下面概述的过程。见下图。

​

​

• 计算连接edge1端点的直线方程
• 计算连接edge2端点的直线方程
• 计算这两条直线之间的角度
• 这为角度提供了两种可能性：alpha或180-alpha
• 找到两个直线段的中点并对齐它们(如图所示)。也许你已经在做一些对齐曲线的事情了)
• 然后，尝试这两个角度，看看哪一个给出最佳匹配根据您的匹配成本。
