matplotlib字体与LaTeX字体不匹配

Question

我现在开始写我的PhD论文，现在我正在准备所有的东西。目标之一是在方案和数字中使用与文本相同的字体。但是，在matplotlib中选择粗体文本时，字体与乳胶字体不匹配。

目前，我正在使用以下rc_params：

new_rc_params = {'text.usetex': True,
         'svg.fonttype': 'none',
         'text.latex.preamble': r'\usepackage{libertine}',
         'font.size': 10,
         'font.family': 'Linux Libertine',
         'mathtext.fontset': 'custom',
         'mathtext.rm': 'libertine',
         'mathtext.it': 'libertine:italic',
         'mathtext.bf': 'libertine:bold'
         }

mpl.rcParams.update(new_rc_params)

据我所知，这将导致正常文本中正确的字体。

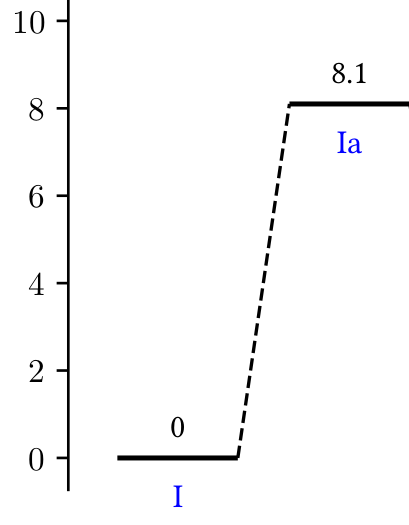

Matplotlib：

LaTeX比较：

​

但是，如果我现在选择matplotlib中的粗体文本，请通过：

$\mathbf{TS_{I,II}}$

我得到以下输出：

作为比较，粗体和普通的纯LaTeX输出：

​

现在，我已经读到为了在LaTeX中更好地支持数学，我应该在rc_params中将\usepackage[libertine]{nextxmath}添加到text.latex.preamble中。如果我这样做，matplotlib将生成以下输出：

​

​

它仍然与我从我的LaTeX文档中得到的字体不同。有人有什么想法，我可以另外修改，使字体相同吗？

(不能张贴内联图像.)

Answer 1

在@Patol75 75的评论的帮助下，我弄明白了

因此，这确实是一个相当“仿生”的问题。由于某种原因，如果您试图使用：

$\textbf{...}$

在matplotlib标签中，呈现如下所示：

matplotlib4

由于某些原因，我没有进一步研究LaTeX命令，它以\b... 吐出一个错误开头。这就阻止了\bm的使用。但是，如果在命令前面使用r'，一切都可以正常工作。因此，人们可以使用：

r'\textbf{TS$_{\textbf{I,II}}$}'

这将产生正确/预期的输出：

matplotlib5
