如何在Bizagi Modeller中添加取消边界事件

Question

我有一个包含子进程的进程。子进程可以正常结束(非类型化结束事件)，也可以通过取消结束事件结束.

在后一种情况下，我希望使用边界中断取消事件来指示在这种情况下采取的下一个操作。不过，我想不出办法。我可以添加其他类型的边界事件(包括中断和不中断)，但取消不在列表中。

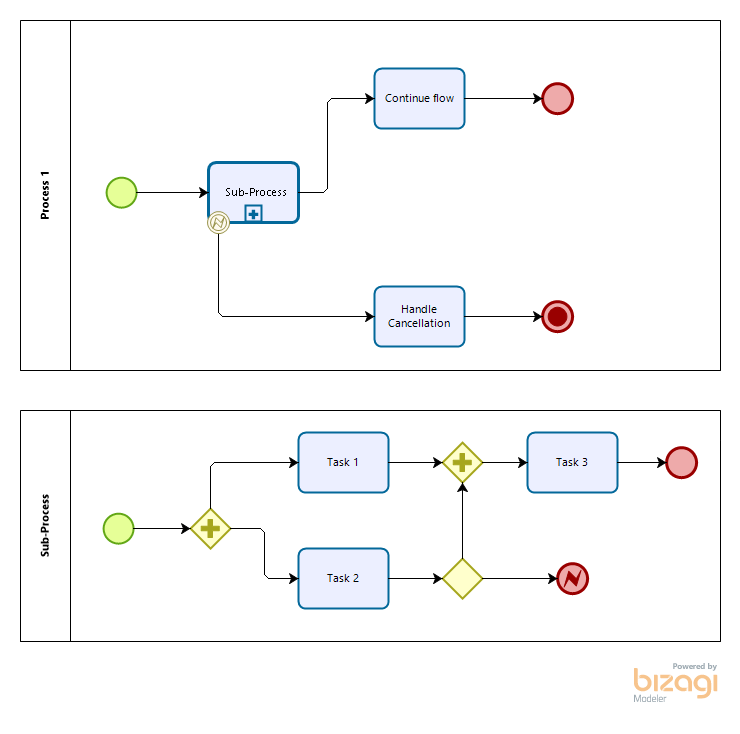

这是对我的过程的简化，使用升级事件来代替取消：

​

​

我的情况在本质上类似于一个描述的这里。

我在用Bizagi Modeller。

我是监督某件事，还是它是比扎吉的限制？

Answer 1

根据BPMN标准，取消中间事件只能停留在事务子进程的边界上。看起来您在模型中使用了一个可重用的子流程。您必须右键单击子进程形状并选择"Is transaction“。之后，您可以再次右键单击它，并附加取消事件。

​

​

您将注意到事务子进程有一个双线边界。

​

​
