实时心电滤波

Question

​

我正在处理raspi3B+和python2.7。

我使用的是AD8232心率传感器和MCP3008模拟数字转换器.

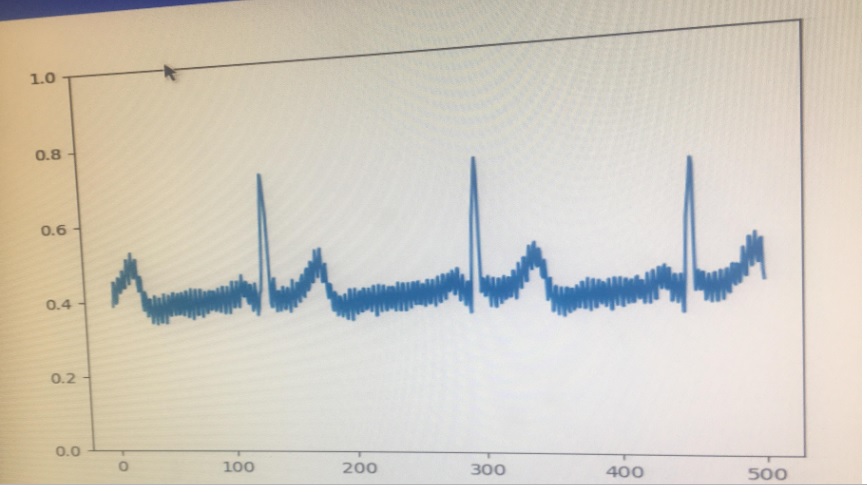

我正在用matplotlib绘制传感器数据，但它太吵了。

我必须对心电数据进行过滤，但我不知道如何应用。

我可以进行实时过滤吗?或者我必须将数据保存到txt文件中，然后在将绘图数据过滤到新的txt文件之后应用过滤？

我没有将数据保存到txt或csv文件中。我怎么过滤？

import matplotlib.pyplot as plt
import numpy as np
import spidev, time
import RPi.GPIO as GPIO
# read adc function
def analog_read(channel):
    r = spi.xfer2([1,(8+channel)<<4,0])
    adc_out = ((r[1]&3) << 8) + r[2]
    return adc_out
spi = spidev.SpiDev()
spi.open(0,0)
fig = plt.figure()
ax = fig.add_subplot(111)
x = np.arange(500)
y=[0 for iii range(500)]
li, = ax.plot(x, y)
plt.ylim([0,3.3])
fig.canvas.draw()
plt.show(block=False)
# convert adc function
def St():
    for ii in range(1,501):
        reading = analog_read(0)
        voltage = reading * 3.3 / 4096
        time.sleep(0.005)
        vv=("%3.3f" % (voltage))
        x[ii-1]=ii-1
        y[ii-1]=vv
while True:
    St()
    li.set_ydata(y)
    fig.canvas.draw()

Answer 1

您的脚本不适合我，所以我只需要添加代码，您需要理解。

您的脚本不执行实时操作，而是批量处理大小为500个值的数据。我更改了脚本，以实时执行图形更新。

我用了德克。我从deque创建了一个大小为500的缓冲区，所以如果您一直从左边追加它，它将自动弹出旧值，所以如果您继续绘制它，它将看起来是实时的。

在创建新值之后，在每个周期绘制数据之前，您都有时间执行过滤--例如，使用粗粒度方法(您需要对其进行编程)，或者您只需根据以前的几个值进行平均处理。

您的修改代码

import matplotlib.pyplot as plt
import numpy as np
import spidev, time
import RPi.GPIO as GPIO
from collections import deque
# read adc function
def analog_read(channel):
    r = spi.xfer2([1,(8+channel)<<4,0])
    adc_out = ((r[1]&3) << 8) + r[2]
    return adc_out
spi = spidev.SpiDev()
spi.open(0,0)
fig = plt.figure()
ax = fig.add_subplot(111)
x = np.arange(500)
x = x.tolist()
y=[0 for iii in range(500)]
li, = ax.plot(x, y)
plt.ylim([0,3.3])
fig.canvas.draw()
plt.show(block=False)
# convert adc function


voltage_series = deque([],maxlen=500)
x_axis = x.tolist()
#fill it
for i in range(500):
    voltage_series.append(0)

# Y-axis = voltage_series
# X-axis = x_axis

counter = 0
while True: # grapg updates every read
    time.sleep(0.05)
    reading = analog_read(0)
    voltage = reading * 3.3 / 4096
    vv=("%3.3f" % (voltage))

    voltage_series.appendleft(voltage)
    if counter%500==0:
    ### Time to realtime filtering
        voltage_for_filtering = list(voltage_series)
        # transfor to numpy for example np.array(voltage_for_filtering)
        # or do standard method for smoothing noise - coarse graining
        # voltage_for_filtering = coarse_grain(voltage_for_filtering) -->> example

        li.set_ydata(voltage_for_filtering)
        fig.canvas.draw()
