来自计时器输出的PIC I2C时钟

Question

我需要与使用SMBus的设备通信，并在七段显示器上显示SOC。我用PIC18F26K83。七段显示需要I2C连接。问题是，我将使用两个不同的I2C模块和两个不同的I2C时钟。SMBus需要在10 kHz到100 kHz之间。我使用8 MHz单片机时钟。使用七段显示部分，如果不将I2CxCLK寄存器设置为HFINTOSC (0010)，则无法使其工作。我尝试使用TMR2的post缩放输出。计时器代码如下：

void InitTimer2(){

T2CLK =0b00000101; //500 kHz
T2CON.B7 = 1; //Timer 2 is on
T2CON.B3=0;
T2CON.B3=0;
T2CON.B3=0; //Timer 2 PostScaler = 1:2 (500/2 = 250 kHz)
T2CON.B3=1;
}

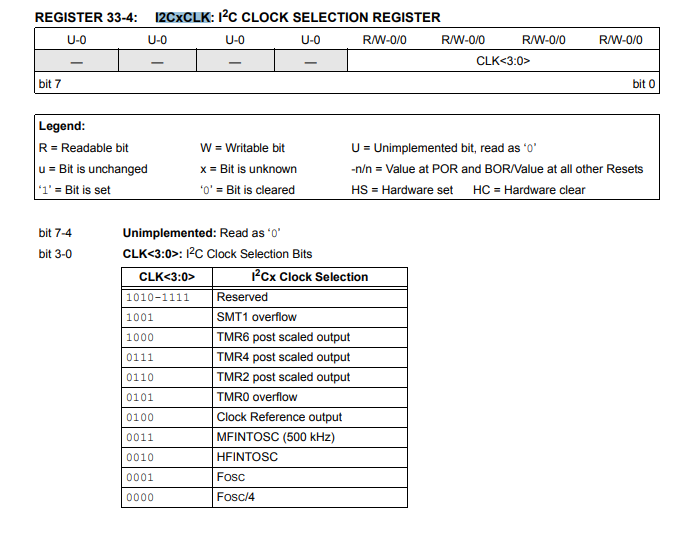

然后在main方法中调用这个InitTimer2()函数。在此之后，我选择I2CxCLK作为TMR2后缩放输出(0110)。但是，它不起作用..。如果我直接设置I2CxCLK HFINTOSC，那么它就能工作。(在所有情况下，单片机时钟为8 MHz)。所以我的问题是：

1. 计时器初始化正确吗？
2. 我的单片机频率，会影响计时器频率吗？
3. 还有其他的方法，我可以选择，以便有100个kHz和250个kHz I2C时钟与8 mHz单片机的频率？

​

​

Answer 1

不应该是InitTimer2函数，如下所示：

void InitTimer2(){

T2CLK =0b00000101; //500 kHz
T2CON.B7 = 1; //Timer 2 is on
T2CON.B3=0;
T2CON.B2=0;
T2CON.B1=0;
T2CON.B0=1;  //Timer 2 PostScaler = 1:2 (500/2 = 250 kHz)
}

另外，请检查PIC的PMD功能。见数据表的pg.275和pg.277。确保TMR2MD=0。
