使用域属性并排绘制3个饼图。

Question

我正试图并排绘制3个饼图。我不明白为什么下面的代码会使饼图在页面的对角线上左转写，而不是水平地左转写一行。

这是我的密码：

app.layout = html.Div([
    html.Div([
        dcc.Graph(id='TPiePlot',
                  figure={
                      'data': [go.Pie(labels=labels1,
                                      values=values1,
                                      marker=dict(colors=colors, line=dict(color='#fff', width=1)),
                                      hoverinfo='label+value+percent', textinfo='value',
                                      domain={'x': [0, .25], 'y': [0, 1]}
                                      )
                               ],
                      'layout': go.Layout(title='T',
                                          autosize=True
                                          )
                  }
                  ),
        dcc.Graph(id='RPiePlot',
                  figure={
                      'data': [go.Pie(labels=labels2,
                                      values=values2,
                                      marker=dict(colors=colors, line=dict(color='#fff', width=1)),
                                      hoverinfo='label+value+percent', textinfo='value',
                                      domain={'x': [0.30, .55], 'y': [0, 1]}
                                      )
                               ],
                      'layout': go.Layout(title='R',
                                          autosize=True
                                          )
                  }
                  ),

        dcc.Graph(id='RoPiePlot',
                  figure={
                      'data': [go.Pie(labels=labels3,
                                      values=values3,
                                      marker=dict(colors=colors, line=dict(color='#fff', width=1)),
                                      hoverinfo='label+value+percent', textinfo='value',
                                      domain={'x': [0.60, 0.85], 'y': [0, 1]}
                                      )
                               ],
                      'layout': go.Layout(title='Ro',
                                          autosize=True
                                          )
                  }
                  )
    ])
])

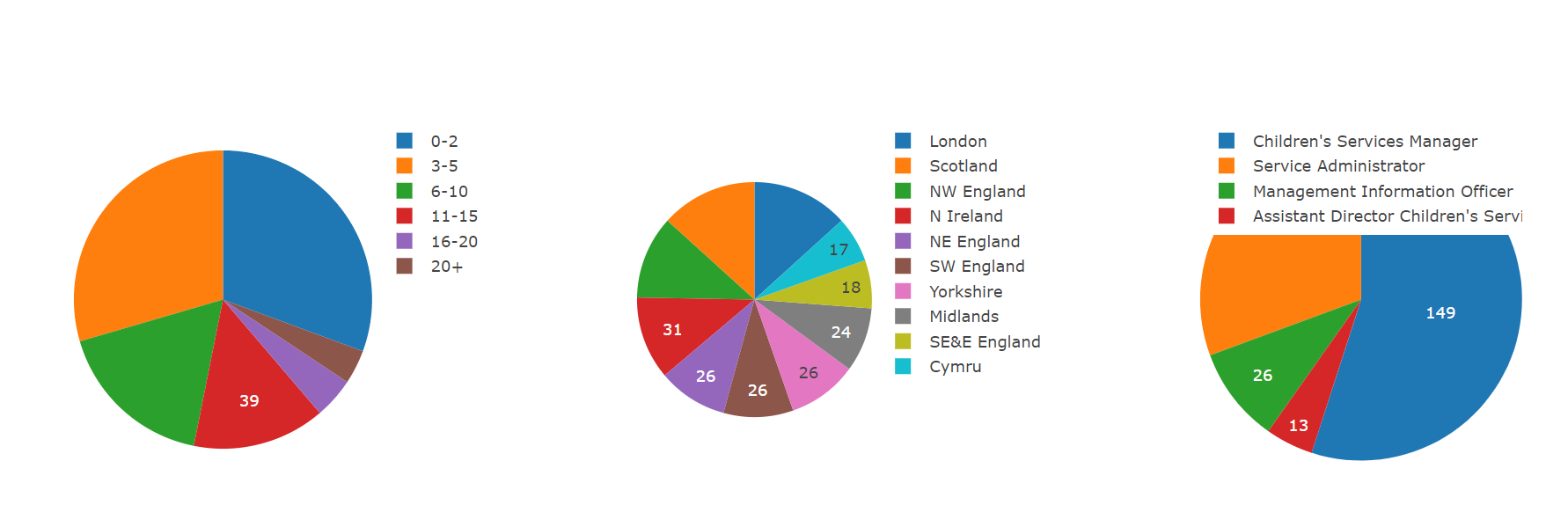

下面是从接受的答案(这是我需要使用的答案)中的选项1所发生的事情。我得到了三种不同的尺寸，再加上一些饼图的传说：

​

​

我很难理解如何使用CSS重新调整破折号图的大小，因为整个容器的大小比实际的图大，而且我不知道如何只针对图本身使大小更大。有办法绕道吗？

Answer 1

Plotly的domain用于子图。在您的情况下，您正在绘制三个单独的地块一个接一个，并为每一个，您是分别设置域。

你至少有两个选择：

1. 使用您现在使用的方法，即三个单独的情节，并使用CSS来定义他们的位置。
2. 用三个图形创建一个图，并使用domain来调整它们的位置。

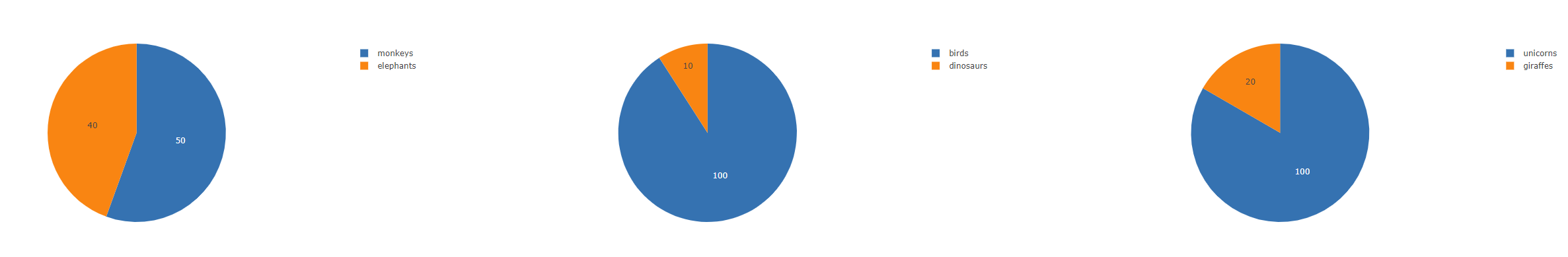

选项1

import dash
import flask
import dash_html_components as html
import plotly.graph_objs as go
import dash_core_components as dcc

server = flask.Flask('app')
app = dash.Dash('app', server=server,
                external_stylesheets=['https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css'])

labels = [['monkeys', 'elephants'],
          ['birds', 'dinosaurs'],
          ['unicorns', 'giraffes']]

values = [[50, 40],
          [100, 10],
          [100, 20]]

data = []

for label, value in zip(labels, values):
    data.append(html.Div([dcc.Graph(figure={'data': [go.Pie(labels=label,
                                                            values=value,
                                                            hoverinfo='label+value+percent', textinfo='value'
                                                            )]})
                          ], className='col-sm-4'))

app.layout = html.Div(data, className='row')

app.run_server()

​

​

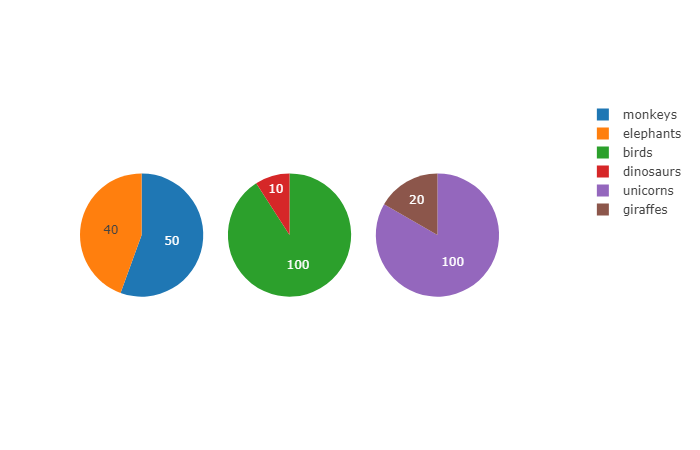

选项2

import dash
import flask
import dash_html_components as html
import plotly.graph_objs as go
import dash_core_components as dcc

server = flask.Flask('app')
app = dash.Dash('app', server=server)

labels = [['monkeys', 'elephants'],
          ['birds', 'dinosaurs'],
          ['unicorns', 'giraffes']]

values = [[50, 40],
          [100, 10],
          [100, 20]]

data = []
x1 = 0
x2 = 0.25
for label, value in zip(labels, values):
    data.append(go.Pie(labels=label,
                       values=value,
                       hoverinfo='label+value+percent', textinfo='value',
                       domain={'x': [x1, x2], 'y': [0, 1]}
                                      )
                )
    x1 = x1 + 0.30
    x2 = x1 + 0.25



app.layout = html.Div([
    html.Div([dcc.Graph(figure={'data': data})])
])


app.run_server()

​

​
