逆向工程蓝牙e-设备返回奇怪的响应

Question

我最近买了一辆赛格威九机器人ES2电动踏板车。我可以连接到滑板车通过蓝牙乐和抓取信息，如电池状况，当前里程，温度等。这一切都是通过一个应用程序完成的。

在我的Android设备上，我成功地提取了HCI日志文件，并将其导入Wireshark。我可以看到所有的请求和命令在我的手机和滑板车之间来回发送。但是，请求和响应都是垃圾，我不知道如何解释它们。

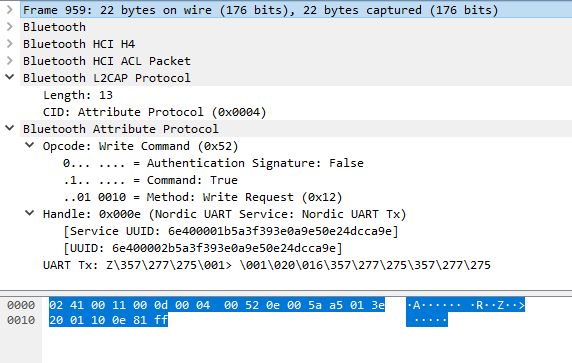

发送命令示例 (info表示Sent Write Command, Handle: 0x000e (Nordic UART Service: Nordic UART Tx))

​

​

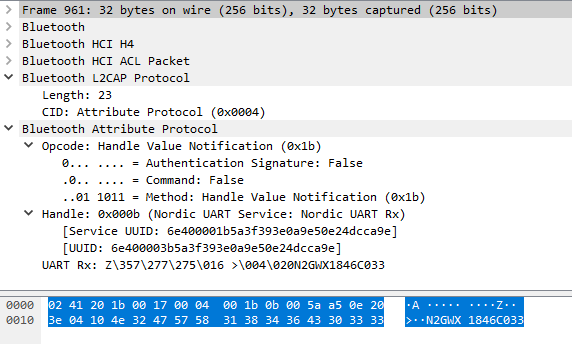

示例，之后得到的接收值(info：Rcvd Handle Value Notification, Handle: 0x000b (Nordic UART Service: Nordic UART Rx))

​

​

我该怎么解释这些反应呢？如果电池状态是59%，我希望它返回类似0x3b (0x3b十六进制是59小数点)。但老实说我不知道这是怎么回事。也许他们正在返回一组数据类型，只有他们的应用程序知道如何解释？就像网络上的JSON。

下面是移动nRF连接应用程序中的一个示例，在该示例中，我按了所有特征的向下箭头：https://i.imgur.com/hREDomP.jpg (大型图像)

也许更重要的是:如何在nRF连接中复制请求或命令？我尝试在应用程序中发送一个看起来类似于0x {02410011000d.....}的字节数组，但是我不知道如何读取响应。

Answer 1

如果有人还感兴趣的话，我也会对这辆摩托车做同样的研究。

这是标准的BLE交流，设备提供BLE的“服务”和“特性”。服务可以包含与设备通信的一个或多个特征。每个特性都可以允许与其进行不同类型的交互:写入它、从中读取、订阅通知(因此您不必手动读取，它可以将数据推送到您的应用程序)，以及更多(例如，读取这里 )。

看看你的wireshark截图:您可以看到Service，处理UUID (特性)和句柄ID。您可以通过UUID或id与设备通信，这取决于您的编程语言或库(关于uuid的更多)。

在这个特殊的滑板车有两个特点，一个允许写入它，另一个-允许订阅它。它们一起作用就像UART中的RX和TX连线:您将数据写入一个中，然后从另一个读取。因此，要开始与滑板车通信，您必须建立与它的连接，订阅来自一个ch的通知，并将数据写入另一个ch。

至于协议:再看她的截图，"UART Tx“是发送给滑板车的实际有效载荷，"UART Rx”是响应。是的，这是二进制数据，只有应用程序才能理解。幸运的是，协议已经被反向设计，并且是良好的记录在案。在您的示例中，应用程序请求序列号，并返回响应-“N2GWX.”。为了请求电池百分比，您必须根据协议构建另一个有效负载。

Answer 2

我不确定它是否仍然相关，但至少对那些对这个话题感兴趣的人来说是如此。

您可以尝试以下方法来理解如何从设备中解释响应。

需要考虑的一个选择是，从亚行或apk镜像等网站获取制造商的移动应用程序(apk)，然后应用一些反向英语工具，比如JADX。如果您很幸运，并且代码有点可读性，那么搜索与响应相关的smth (如ResponseParser)，并尝试找到用于解释响应的algo。

然而，如果smb已经为您的设备搜索了github/google，那么第一个调度应该总是在github/google上搜索，除非它是非常利基的。
