地铁Uml类图

Question

我试图为下面的问题绘制并定义UML中的类。

--地铁信息系统 设计上述系统概念方案的一部分，使我能够登记车站(通过区分交汇处和终点站)、车站的互连(即网络拓扑结构)和它们划分的距离(以公里为单位)。 每列火车通过连续的路线行驶(在规定的极端车站之间移动，在每条线路上不一定相同)(如布朗克斯-曼哈顿、布鲁克林-皇后区)。每条路线都有特定的到达时间，并在每个车站停留。每个车站的实际到达时间可能不同于程序到达时间，以及各站之间的交通速度。

我的第一个想法是，主要课程应该是：

Metro Line, Metro Station, Metro Route, Metro Route Stop, Metro Train

我一直在挣扎着如何代表预定的和真实的时代。

Answer 1

最后，

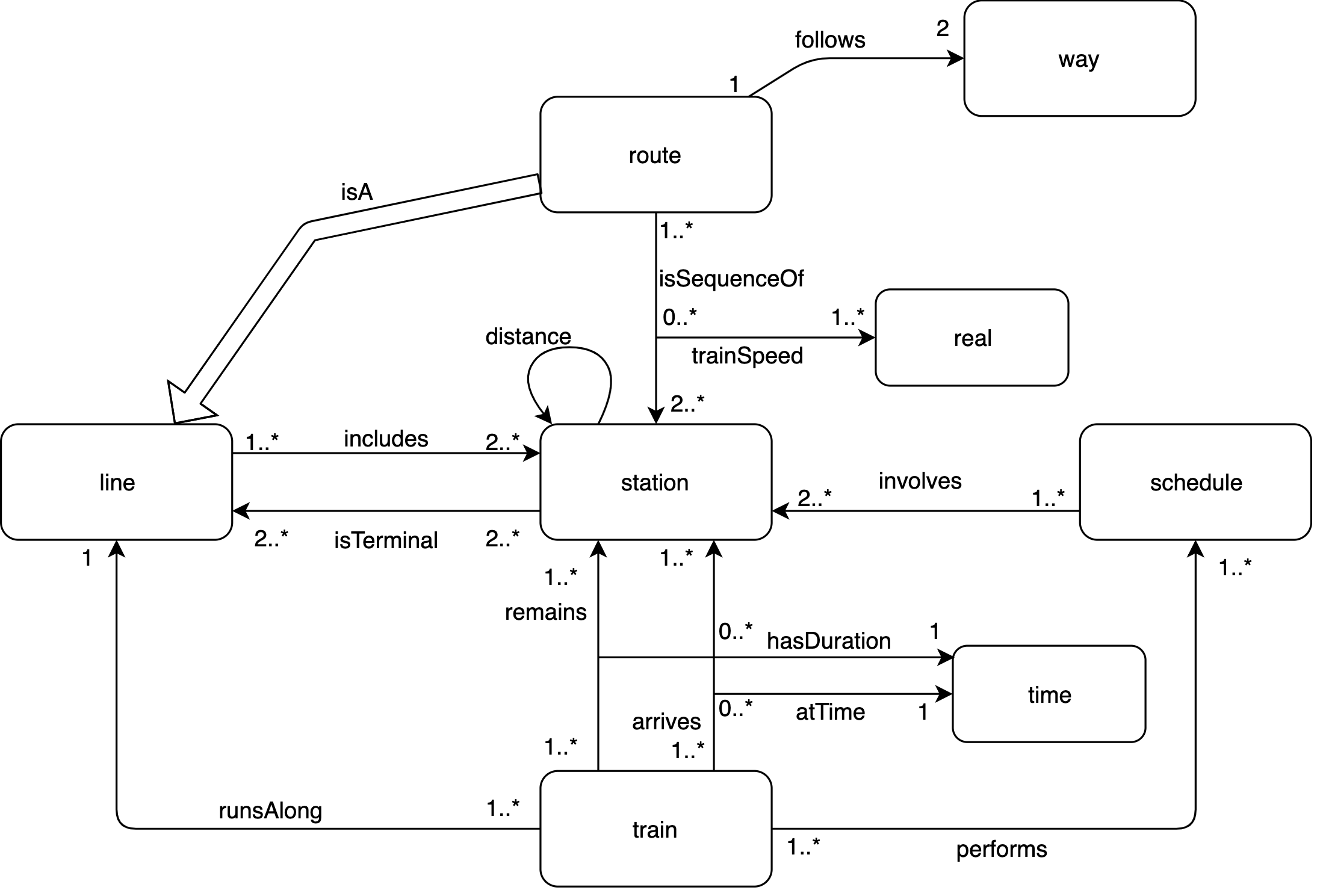

我想出了这个设计

​

​

非常感谢

Answer 2

让我们来看看这些类，它们是相当明显的：

• Metro line是一组Metro routes
• Metro route与Metro stations序列相关联。
• Metro route由两个极端的Metro stations定义
• Train运行在Metro routes上

每条路线都有特定的到达时间，并在每个车站停留。

这意味着路线不是一般的(例如布鲁克林-皇后区)，而是非常具体的(例如布鲁克林-皇后区从15:03开始)。

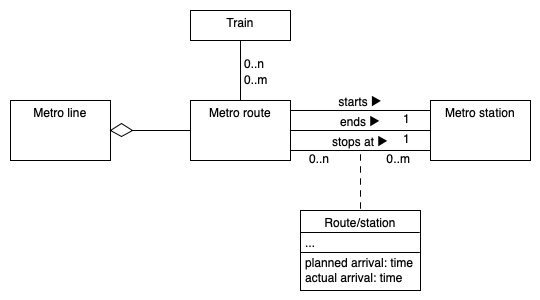

此外，由于几个Metro routes可能使用相同的Metro station，而且由于Metro route是由几个Metro stations组成的，所以在这两个类之间有很多到多个关联。时间和停留既不单单取决于路线，也不完全取决于车站。所以最好把它看作是联想类的一个属性：

​

事实上，您有计划的时间和停留以及实际的时间和停留，这意味着只有两个不同的属性。每列火车在车站之间的位置告诉我们有关火车的情况。

最后，处理不同时间的更详细的方法是考虑一个Time table类。然后，Metro route、Metro station和Time table之间的关联将是一个三元缔合，三元关联关联类可以保存时间数据(计划表的计划数据或实际表的实际数据)；但是您也可以有计划的几个版本，以及一年中每一天的实际数据的一个版本。这将是完全灵活的。

现在，如果您对关联类感到不舒服，您可以将多到多的关联分解为与中产阶级的两个多对一的关联，您可以将其命名为Route stop。
