如何创建显示材料属性的Abaqus RSG gui生成器

Question

我想要创建一个RSG构建器，它可以显示材料属性。下面的代码可以做这样的事情。

from odbAccess import openOdb
odb_file_path=r'your_path\file.odb'
odb = openOdb(odb_file_path)
instance = odb.rootAssembly.instances['PART-1-1']
material_name = instance.elements[0].sectionCategory.name[8:-2]
density=odb.materials[material_name].density.table[0][0]) #density
odb.materials[material_name].userMaterial  #user material parameters

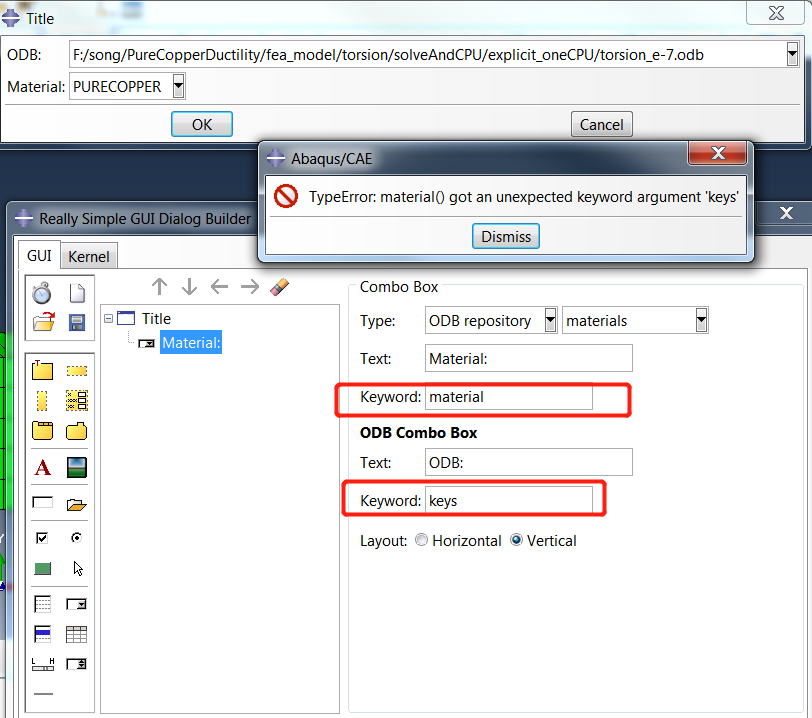

我想为这段代码创建一个插件，因为我需要经常使用它。但在“组合框”中，我很难弄清楚盒子的含义。

​

我想知道这两个‘关键字’之间有什么区别，我应该如何实现我的目标(用非常简单的GUI显示材料属性)？

#################### 更新

我使用一个简单的函数来测试‘组合框’。我不期望这个函数显示物质属性，但希望没有错误.

def show_material(material):
    print material

Answer 1

您的问题只是对python语法的基本误解。

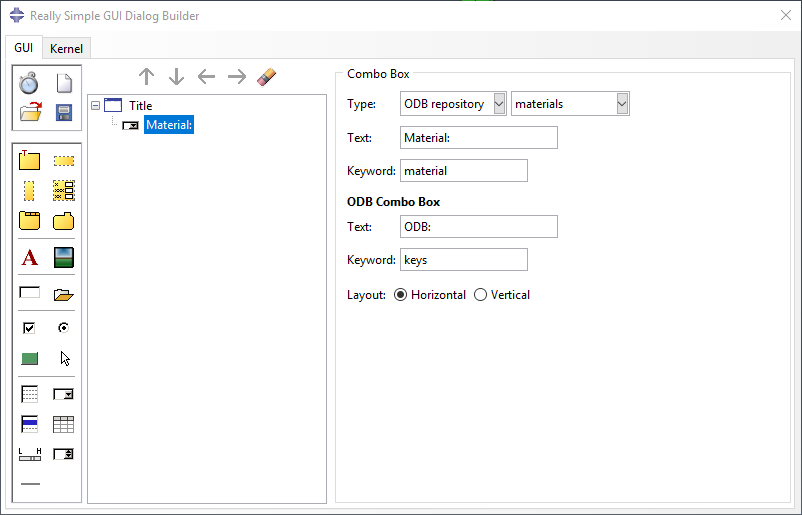

下面是您的案例示例：

​

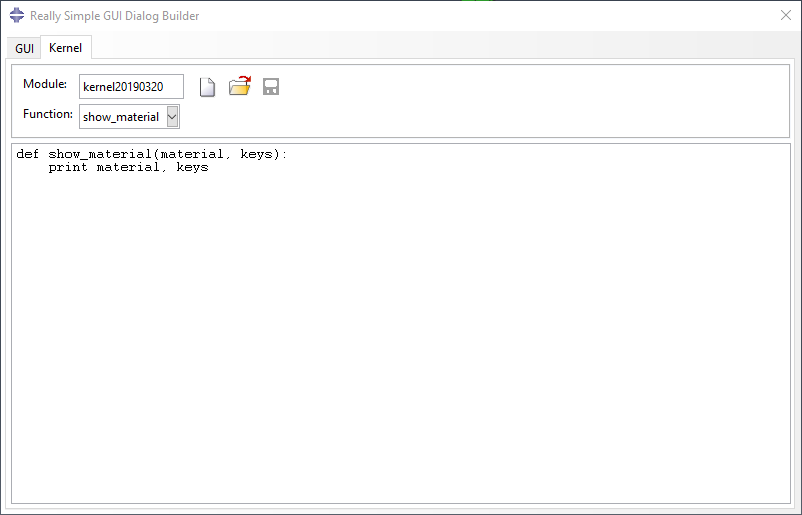

内核的定义如下：

​

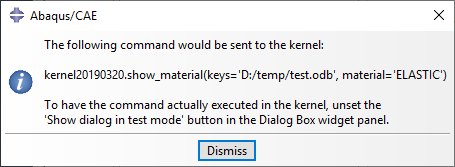

如果在GUI树中突出显示标题，则可以在测试模式中选择“显示”对话框。然后，当您在插件上单击OK时，您会看到以下消息：

​

​

这一点很重要，因为它显示了在您的函数中必须接受哪些关键字！您可以看到，我已经定义了我的内核函数来接受materials和keys，因此不需要进一步的步骤，我可以通过在测试模式中禁用Show对话框来测试插件。

​

​

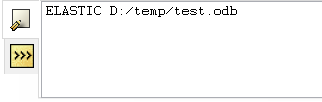

正如您可以从上图中看到的插件工作。

要注意的事情：

• 您的函数必须接受传递给它的所有关键字。
• 您的函数名不应与任何关键字相同。
• 您的模块名应该是唯一的，并且不会在其他内核中使用。
