arduino在can总线卷帘中的应用

Question

我想把VGM CAN message从Reachstacker 42-45 tonnes中救出来

在这里，我使用带有arduino MEGA 2560的CAN-BUS shield

这是我的当前代码：

#include <SPI.h>
#include "mcp_can.h"


// the cs pin of the version after v1.1 is default to D9
// v0.9b and v1.0 is default D10
const int SPI_CS_PIN = 9;

MCP_CAN CAN(SPI_CS_PIN);                                    // Set CS pin

void setup()
{
    Serial.begin(115200);

START_INIT:

    if(CAN_OK == CAN.begin(CAN_500KBPS))                   // init can bus : baudrate = 500k
    {
        Serial.println("CAN BUS Shield init ok!");
    }
    else
    {
        Serial.println("CAN BUS Shield init fail");
        Serial.println("Init CAN BUS Shield again");
        delay(100);
        goto START_INIT;
    }
}


void loop()
{
    unsigned char len = 0;
    unsigned char buf[8];

    if(CAN_MSGAVAIL == CAN.checkReceive())            // check if data coming
    {
        CAN.readMsgBuf(&len, buf);    // read data,  len: data length, buf: data buf

        unsigned char canId = CAN.getCanId();

        Serial.println("-----------------------------");
        Serial.println("get data from ID: ");
        Serial.println(canId);

        for(int i = 0; i<len; i++)    // print the data
        {
            Serial.print(buf[i]);
            Serial.print("\t");
        }
        Serial.println();
    }
}

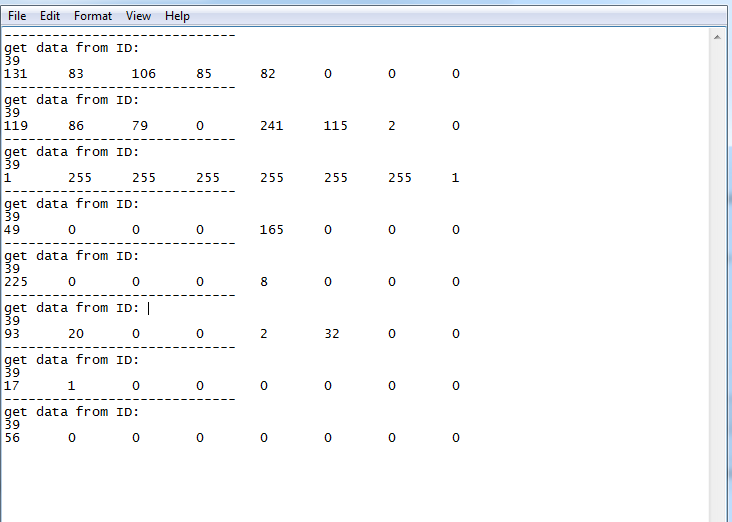

这是做测试时的结果，是我不明白结果的问题。

​

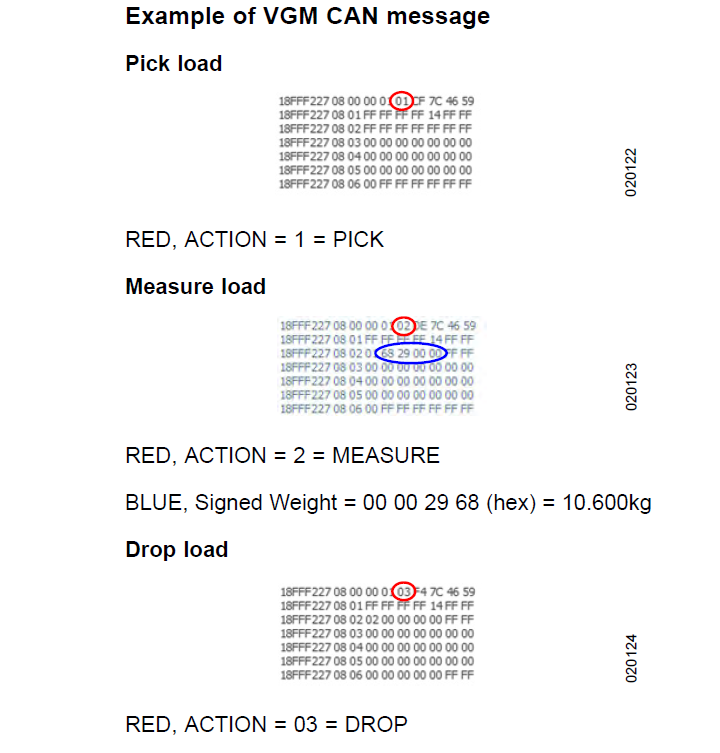

根据文档，结果应该是这样的：

​

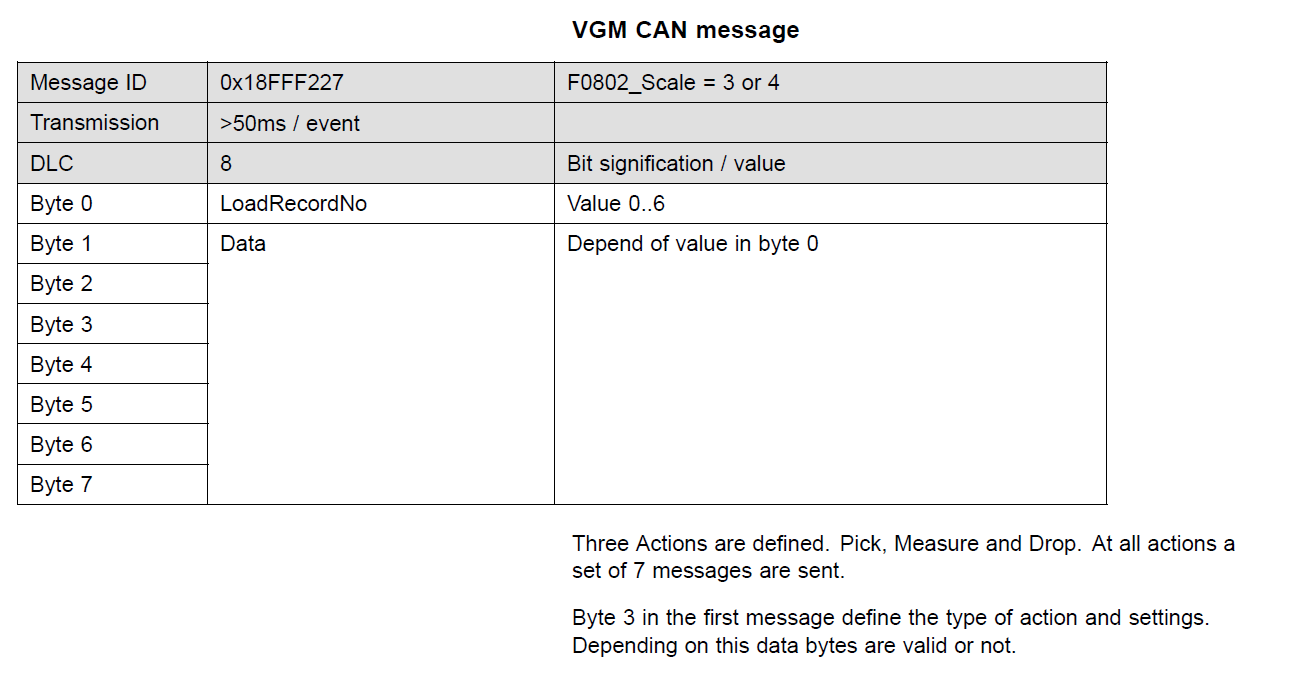

这是文件的另一部分：

​

如果有人需要更多的信息或者不明白我在找什么，你可以要求你帮助我

发送数据：

// demo: CAN-BUS Shield, send data
#include <mcp_can.h>
#include <SPI.h>

// the cs pin of the version after v1.1 is default to D9
// v0.9b and v1.0 is default D10
const int SPI_CS_PIN = 9;

MCP_CAN CAN(SPI_CS_PIN);                                    // Set CS pin

void setup()
{
    Serial.begin(115200);

START_INIT:

    if(CAN_OK == CAN.begin(CAN_500KBPS))                   // init can bus : baudrate = 500k
    {
        Serial.println("CAN BUS Shield init ok!");
    }
    else
    {
        Serial.println("CAN BUS Shield init fail");
        Serial.println("Init CAN BUS Shield again");
        delay(100);
        goto START_INIT;
    }
}

unsigned char stmp[8] = {0, 1, 2, 3, 4, 5, 6, 7};
void loop()
{
    // send data:  id = 0x00, standrad frame, data len = 8, stmp: data buf
    CAN.sendMsgBuf(0x00, 0, 8, stmp);
    delay(100);                       // send data per 100ms
}

Answer 1

在文档和正在生成的输出之间有两个不适合的部分：

1. 数据有效载荷
2. CAN帧的ID。

对于数据有效负载来说，这只是一个格式化问题。将每个字节打印为整数值，而在文档中打印为十六进制值。使用

Serial.print(buf[i], HEX)

若要将有效负载打印为十六进制字符，请执行以下操作。

对于CAN帧的ID，您可以从文档中看到它们不适合于未签名的字符，正如@Guille的注释中已经提到的那样。实际上，这些都是29位标识符，理想情况下，这些标识符应该存储在适当大小的变量中。理想情况下使用unsigned long：

unsigned long canId = CAN.getCanId();

在文档中，CAN ID也是以十六进制打印的，因此这里还使用：

Serial.println(canId, HEX);
