如何修复抖动方法以创建颜色梯度？

Question

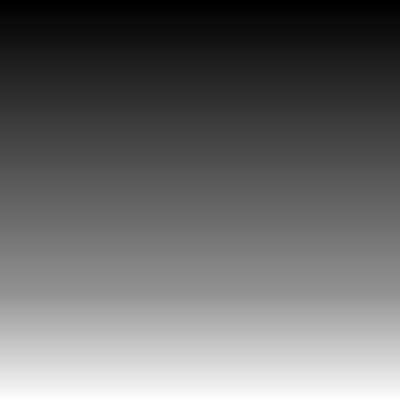

有一个程序，为从白色到黑色的颜色梯度建立一个矩阵。然后，将抖动算法应用到矩阵中，以消除“条纹”。实现了四种抖动方法:有序法、随机法、弗洛伊德-斯坦伯格法、贾维斯-朱迪斯-宁克法。首先，创建一定大小的矩阵，将其转换为渐变，并将结果输出到文件格式.pgm中，输入P5。如果将该文件转换为.png，将得到以下图像：

​

​

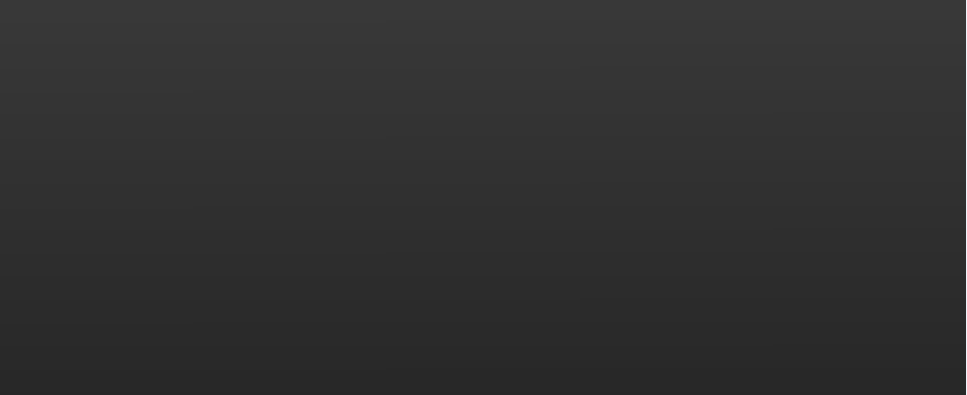

然而，当你放大图像时，你可以看到条纹(如果你仔细看的话)：

​

​

这是计划的结果，没有动摇。问题是，如果将其中一种抖动算法应用于矩阵，那么图像上就会保留条纹。结果表明，抖动不起作用。有什么不对的？我是否需要先使用抖动，然后建立一个梯度？或者错误是您需要创建一个浮点数或双类型的矩阵？我怎么才能修好它？

代码：

#include "stdafx.h"
#include <iostream>
#include<algorithm>
#include<iterator>
#include<fstream>
#include<vector>
#include<cassert>
#include <ctime>
#include <sstream>

using namespace std;

vector<vector<int>> make_gradient(int height, int width)
{
    assert(height > 0 && width > 0);

    int cf = height / 255;
    int color = 0;
    vector<vector<int>> result(height, vector<int>(width));
    for (int i = 0; i < height; i += cf)
    {
        for (int j = 0; j < cf; ++j)
        {
            fill(result[i + j].begin(), result[i + j].end(), color % 255);
        }
        color++;
    }
    stable_sort(result.begin(), result.end());
    return result;
}

vector<vector<int>> ordered_dither(int height, int width, vector<vector<int>> result)
{
    int ditherSize = 4;
    int diterLookup[] = { 0, 8, 2, 10, 12, 4, 14, 6, 3, 11, 1, 9, 15, 7, 13, 5 };

    for (int i = 0; i < height; i++)
    {
        for (int j = 0; j < width; j++)
        {
            int xlocal = i%ditherSize;
            int ylocal = j%ditherSize;
            int requiredShade = diterLookup[xlocal + ylocal * 4] * 255 / 16;
            if ((requiredShade > 0) && (requiredShade < 1))
            {
                if (requiredShade >= (result[i][j] % 1)) {
                    result[i][j] = floor(result[i][j]);
                }
                else {
                    result[i][j] = ceil(result[i][j]);
                }
            }
            else requiredShade = 0;
        }
    }
    return result;
}

vector<vector<int>> random_dither(int height, int width, vector<vector<int>> result)
{
    for (int i = 0; i < height; i++)
    {
        for (int j = 0; j < width; j++)
        {
            int requiredShade = (float)rand() / RAND_MAX;
            if ((requiredShade > 0) && (requiredShade < 1))
            {
                if (requiredShade >= (result[i][j] % 1)) {
                    result[i][j] = floor(result[i][j]);
                }
                else {
                    result[i][j] = ceil(result[i][j]);
                }
            }
            else requiredShade = 0;
        }
    }
    return result;
}

vector<vector<int>> fs_dither(int height, int width, vector<vector<int>> result)
{
    for (int i = 0; i < height; i++)
    {
        for (int j = 0; j < width; j++)
        {
            int oldpixel = result[i][j];
            int newpixel = round(result[i][j]);
            result[i][j] = newpixel;
            int quanterror = oldpixel - newpixel;
            if (j < width - 1) {
                result[i][j + 1] += quanterror * 7 / 16;
            }
            if (i < height - 1) {
                if (j > 0) {
                    result[i + 1][j - 1] += quanterror * 3 / 16;
                }
                result[i + 1][j] += quanterror * 5 / 16;
                if (j < width - 1) {
                    result[i + 1][j + 1] += quanterror * 1 / 16;
                }
            }
        }
    }
    return result;
}

vector<vector<int>> jjn_dither(int height, int width, vector<vector<int>> result)
{
    for (int i = 0; i < height; i++)
    {
        for (int j = 0; j < width; j++)
        {
            int oldpixel = result[i][j];
            int newpixel = round(result[i][j]);;
            result[i][j] = newpixel;
            int quanterror = oldpixel - newpixel;
            if (j < width - 1) {
                result[i][j + 1] += quanterror * 7 / 48;
                if (j<width - 2)
                    result[i][j + 2] += quanterror * 5 / 48;
            }

            if (i < height - 1) {
                if (j > 0) {
                    if (j > 1)
                        result[i + 1][j - 2] += quanterror * 3 / 48;
                    result[i + 1][j - 1] += quanterror * 5 / 48;
                }

                result[i + 1][j] += quanterror * 7 / 48;
                if (j < width - 1) {
                    result[i + 1][j + 1] += quanterror * 5 / 48;
                    if (j < width - 2)
                        result[i + 1][j + 2] += quanterror * 3 / 48;
                }
            }

            if (i < height - 2) {
                if (j > 0) {
                    if (j>1)
                        result[i + 2][j - 2] += quanterror * 1 / 48;
                    result[i + 2][j - 1] += quanterror * 3 / 48;
                }
                result[i + 2][j] += quanterror * 5 / 48;
                if (j < width - 1) {
                    result[i + 2][j + 1] += quanterror * 3 / 48;
                    if (j < width - 2)
                        result[i + 2][j + 2] += quanterror * 1 / 48;
                }
            }

        }
    }
    return result;
}

int main(int argc, char *argv[])
{
    if (argc < 5) {
        cout << "usage:" << endl << "prog.exe <filename> <width> <height> <dithering>" << endl;
        return 0;
    }
    stringstream w(argv[2]);
    stringstream h(argv[3]);
    stringstream d(argv[4]);
    int numcols, numrows, dithering;

    if (!(w >> numcols)) {
        cout << "width is not a number" << endl;
        return 0;
    }
    if (numcols < 1) {
        cout << "width must be more than zero" << endl;
        return 0;
    }

    if (!(h >> numrows)) {
        cout << "height is not a number" << endl;
        return 0;
    }
    if (numrows < 1) {
        cout << "height must be more than zero" << endl;
        return 0;
    }

    if (!(d >> dithering)) {
        cout << "dithering is not a number" << endl;
        return 0;
    }
    if (dithering < 0 || dithering>4) {
        cout << "dithering must be [0-4]" << endl;
        return 0;
    }

    srand(time(0));
    ofstream file;

    file.open(argv[1]);

    if (!file)
    {
        cout << "can't open file" << endl;
        return 0;
    }

    file << "P5" << "\n";

    file << numrows << " " << numcols << "\n";

    file << 255 << "\n";

    vector<vector<int>> pixmap{ make_gradient(numrows, numcols) };
    switch (dithering) {
    case 1:
        pixmap = ordered_dither(numrows, numcols, pixmap);
        break;
    case 2:
        pixmap = random_dither(numrows, numcols, pixmap);
        break;
    case 3:
        pixmap = fs_dither(numrows, numcols, pixmap);
        break;
    case 4:
        pixmap = jjn_dither(numrows, numcols, pixmap);
        break;
    default:
        break;
    }
    for_each(pixmap.begin(), pixmap.end(), [&](const auto& v) {
        copy(v.begin(), v.end(), ostream_iterator<char>{file, ""});
    });

    file.close();

}

Answer 1

很有趣的是，看到你用抖动来摆脱那些你几乎看不见的乐队--在过去的日子里，我们只会在每个频道以4位左右的速度渲染时才会颤抖。

不管怎样..。您的第一个问题是，在使用抖动将梯度降到256级之前，您必须在超过256个级别上呈现它。make_gradient可能会将梯度呈现在65536级，甚至是浮点。

你的第二个问题是，在我看来，你的犹豫不决目前什么也没做。result[i][j]是一个整数，所以当您说类似于result[i][j] = floor(result[i][j]); (我猜您忽略了有关转换的编译器警告)时，它什么也不会做。如果你在浮子中生成梯度，那么这个问题也会消失。

如果您解决了这些问题，那么您的抖动可以工作，但是这些抖动方法中没有一个真正适合于在如此间隔的水平上操作。当您完成任务时，可能仍然会有一些带状的工件残留(尽管您必须仔细观察才能看到它们)。为了使你的结果看起来尽可能好，你真的应该使用一个振幅等于两个量化级别的TPDF抖动。对于粗糙的空间级别，这看起来比其他一些选择更嘈杂，但在统计上更均匀，并且当级别间隔很细时看起来会更好。

这也很容易--在对每个像素加两个随机数-0.5到0.5之间，然后再量化为整数。

这里提到了TPDF：https://en.wikipedia.org/wiki/Dither，但最重要的是它是用于信号处理的采样中使用的抖动类型，以确保量化不会导致任何一阶或二阶伪影。

编辑：

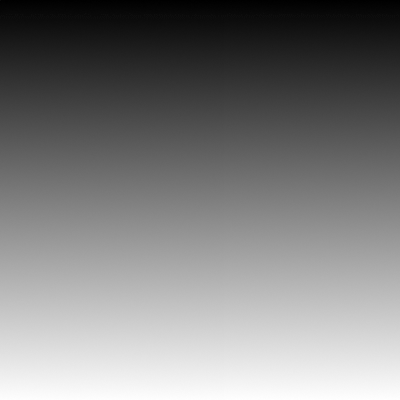

我感谢您一直致力于这方面的工作，下面是在最后一步中创建抖动梯度的代码：

vector<vector<int>> make_dithered_gradient(int height, int width)
{
    assert(height > 0 && width > 0);

    vector<vector<int>> result(height, vector<int>(width));
    for (int i = 0; i < height; ++i)
    {
        // the target shade for each line of pixels is the average
        // ideal gradient value in that line, which is the same as the
        // ideal value in the middle of the line
        double target = ((double)i+0.5)*255.0/height;
        for (int j = 0; j < width; ++j)
        {
            double dither = ((double)rand()-(double)rand())/RAND_MAX;
            int val = (int)round(target+dither);
            if (val < 0)
                val = 0;
            if (val > 255)
                val = 255;
            result[i][j] = val;
        }
    }
    return result;
}

​

​
