如何不模糊地拉伸WebGL画布？样式“图像渲染”不起作用。

Question

我用width=16和height=16创建了一个画布。然后，我使用WebGL向它呈现一个图像。看上去是这样的：

​

​

之后，我使用width: 256px和height: 256px对画布进行缩放。我还将image-rendering设置为pixelated

      canvas {
        image-rendering: optimizeSpeed;             /* STOP SMOOTHING, GIVE ME SPEED  */
        image-rendering: -moz-crisp-edges;          /* Firefox                        */
        image-rendering: -o-crisp-edges;            /* Opera                          */
        image-rendering: -webkit-optimize-contrast; /* Chrome (and eventually Safari) */
        image-rendering: pixelated; /* Chrome */
        image-rendering: optimize-contrast;         /* CSS3 Proposed                  */
        -ms-interpolation-mode: nearest-neighbor;   /* IE8+                           */
        width: 256px;
        height: 256px;
      }

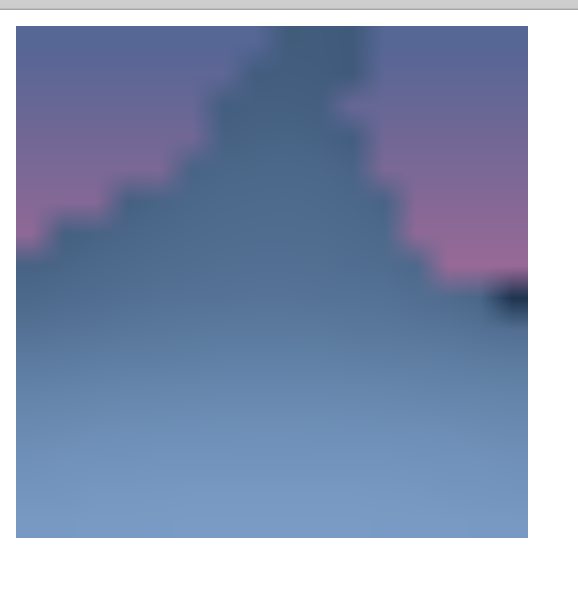

其结果是：

​

​

图像模糊了。为什么？我在上使用Safari 12.0.2。

Answer 1

Safari还不支持image-rendering: pixelated; on WebGL。提出了一个错误

另外，crisp-edges不!= pixelated。crisp-edges可以是任意数量的算法。这并不意味着pixelated。它意味着应用一些保持清晰边缘的算法，其中有大量的算法。

规范本身展示了一些例子：

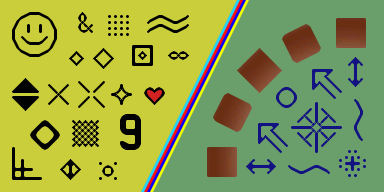

鉴于这一形象：

​

​

我是pixelated

​

​

重要内容:请参阅底部的更新，其中允许浏览器对crisp-edges使用各种算法，因此，例如，结果可能是

​

​

因此，换句话说，您的CSS可能不会产生您期望的结果。如果浏览器不支持像素化，但是支持清晰的边缘，如果它们使用像上面这样的算法，那么就不会有像素化的外观了。

在不使用image-rendering: pixelated的情况下绘制像素化图形的最有效方法是绘制到一个小的纹理，然后使用NEAREST过滤将该纹理绘制到画布上。

​

const vs = `
attribute vec4 position;
void main() {
  gl_Position = position;
}
`;
const fs = `
precision mediump float;
void main() {
  gl_FragColor = vec4(1, 0, 0, 1);
}
`;

const screenVS = `
attribute vec4 position;
varying vec2 v_texcoord;
void main() {
  gl_Position = position;
  // because we know position goes from -1 to 1
  v_texcoord = position.xy * 0.5 + 0.5;
}
`;
const screenFS = `
precision mediump float;
varying vec2 v_texcoord;
uniform sampler2D u_tex;
void main() {
  gl_FragColor = texture2D(u_tex, v_texcoord);
}
`;

const gl = document.querySelector('canvas').getContext('webgl', {antialias: false});

// compile shaders, link programs, look up locations
const programInfo = twgl.createProgramInfo(gl, [vs, fs]);
const screenProgramInfo = twgl.createProgramInfo(gl, [screenVS, screenFS]);


const width = 16;
const height = 16;
const tex = gl.createTexture();
gl.bindTexture(gl.TEXTURE_2D, tex);
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, width, height, 0, gl.RGBA, gl.UNSIGNED_BYTE, null);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.NEAREST);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.NEAREST);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);

const fb = gl.createFramebuffer();
gl.bindFramebuffer(gl.FRAMEBUFFER, fb);
gl.framebufferTexture2D(gl.FRAMEBUFFER, gl.COLOR_ATTACHMENT0, gl.TEXTURE_2D, tex, 0);

// create buffers and put data in
const quadBufferInfo = twgl.createBufferInfoFromArrays(gl, {
  position: {
    numComponents: 2,
    data: [
      -1, -1,
       1, -1,
      -1,  1,
      -1,  1,
       1, -1,
       1,  1,
    ],
  }
});


render();

function render() {
  // draw at 16x16 to texture
  gl.bindFramebuffer(gl.FRAMEBUFFER, fb);
  gl.viewport(0, 0, width, height);
  gl.useProgram(programInfo.program);
  // bind buffers and set attributes
  twgl.setBuffersAndAttributes(gl, programInfo, quadBufferInfo);

  gl.drawArrays(gl.TRIANGLES, 0, 3);  // only draw the first triangle

  // draw texture to canvas
  gl.bindFramebuffer(gl.FRAMEBUFFER, null);
  gl.viewport(0, 0, gl.canvas.width, gl.canvas.height);
  gl.useProgram(screenProgramInfo.program);
  // bind buffers and set attributes
  twgl.setBuffersAndAttributes(gl, screenProgramInfo, quadBufferInfo);
  // uniforms default to 0 so in this simple case
  // no need to bind texture or set uniforms since
  // we only have 1 texture, it's on texture unit 0
  // and the uniform defaults to 0

  gl.drawArrays(gl.TRIANGLES, 0, 6);
}

<canvas width="256" height="256"></canvas>
<script src="https://twgljs.org/dist/4.x/twgl.min.js"></script>

​

注意:如果您正在渲染3D，或者由于其他原因需要深度缓冲区，则需要向框架缓冲区添加深度呈现缓冲区附件。

请注意，optimizeSpeed也不是一个真正的选项。它已经被长期反对，就像crisp-edges一样，由浏览器来解释。

更新

规范在2021年2月发生了变化。。crisp-edges现在的意思是“使用最近的邻居”，而pixelated的意思是“保持它看起来像像素化的”，这可以翻译为“如果您想做比最近的邻居更好的事情保持图像像素化”。请参阅这个答案

Answer 2

这是一个非常古老的Webkit bug，从眨眼叉发生之前。从那以后，眨眼修好了，Webkit仍然没有。

你可能想让他们知道这仍然是一个问题，通过评论仍然悬而未决的问题。

至于解决办法，有几个，但不是完美的。

• 第一种方法是以正确的尺寸直接画出你的场景，然后自己画像素。
• 另一种方法是在2d画布上呈现webgl画布(使用CSS技巧调整大小，或者使用2d上下文imageSmoothingEnabled属性以正确的大小直接呈现。
• CSS可能会让我们自己解决这个问题。

但真正的问题是找出你是否需要这个解决办法。我看不出有任何方法来测试这个案例(至少没有Houdini)，所以这意味着你要么要做丑陋的用户代理检测，要么把解决办法应用到每个人身上。
