用门电平图理解二进制乘法器

Question

我很难理解下面的代码 (bimpy.v)，它执行无符号的2位乘法操作。

编辑：添加了我的一位朋友的评论:下面的修改与减少逻辑做同样的事情!！

o_r <= (i_a[0] ? i_b : 2'b0) + ((i_a[1] ? i_b : 2'b0) << 1);

这两个信号(w_r和c)在bimpy.v中的用途是什么？

assign  w_r =  { ((i_a[1])?i_b:{(BW){1'b0}}), 1'b0 }
            ^ { 1'b0, ((i_a[0])?i_b:{(BW){1'b0}}) };

assign  c = { ((i_a[1])?i_b[(BW-2):0]:{(BW-1){1'b0}}) }
        & ((i_a[0])?i_b[(BW-1):1]:{(BW-1){1'b0}});

代码不匹配2位乘2位二进制乘法器栅极电平图，如果错误请纠正我。

​

​

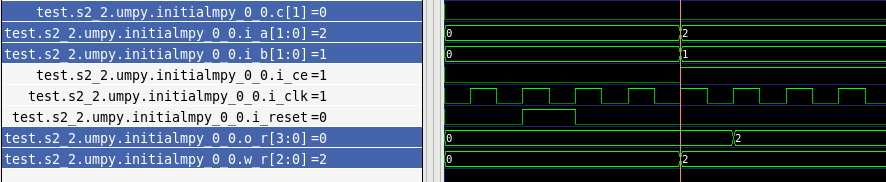

我还附加了一个工作波形从bimpy.v为一个简单的2x2无符号乘法器。

​

​

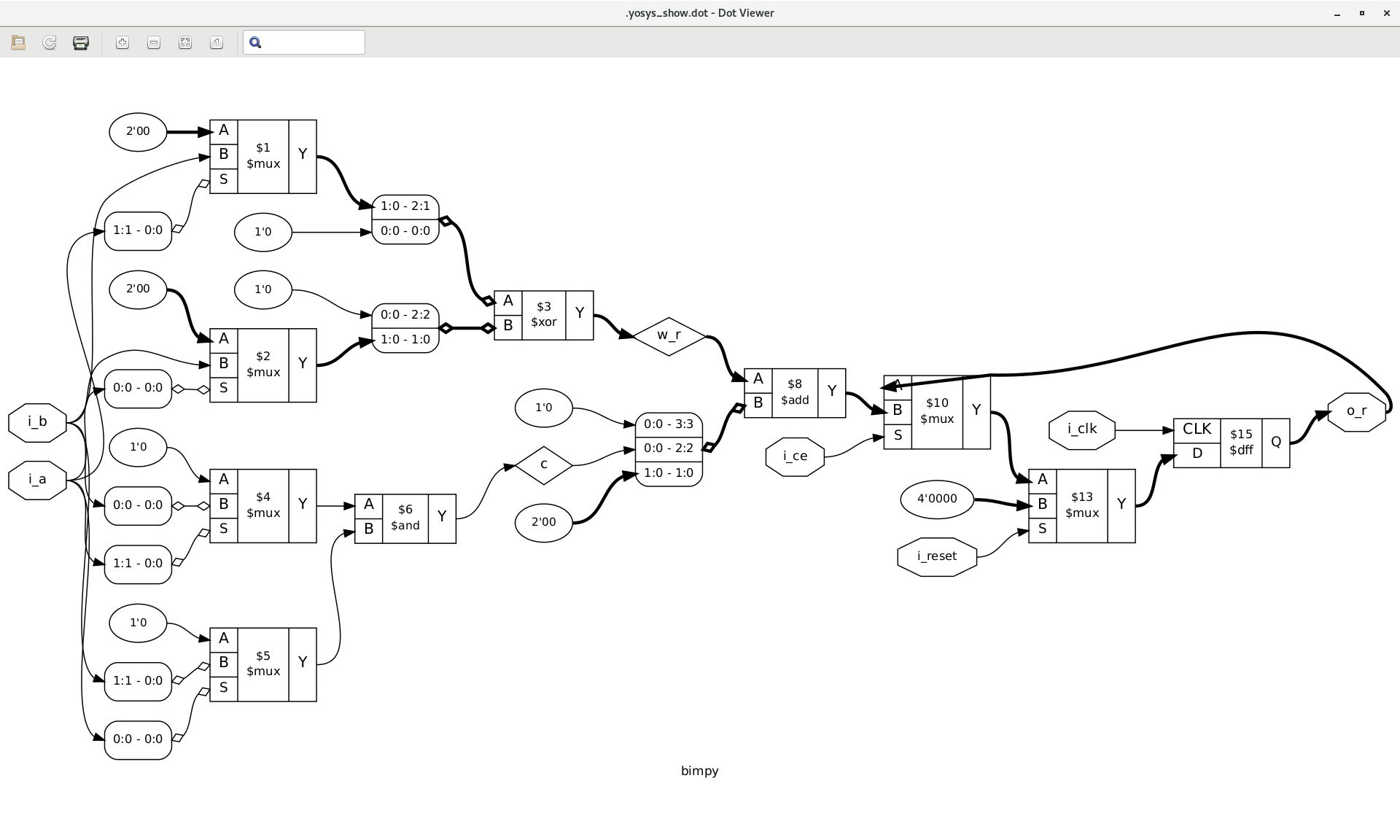

我还为bimpy.v生成了一个门级表示图。

​

​

 ////////////////////////////////////////////////////////////////////////////////
//
// Filename:    bimpy
//
// Project: A multiply core generator
//
// Purpose: An unsigned 2-bit multiply based upon the fact that LUT's allow
//      6-bits of input, but a 2x2 bit multiply will never carry more
//  than one bit.  While this multiply is hardware independent, it is
//  really motivated by trying to optimize for a specific piece of
//  hardware (Xilinx-7 series ...) that has 4-input LUT's with carry
//  chains.
//
// Creator: Dan Gisselquist, Ph.D.
//      Gisselquist Technology, LLC
//
////////////////////////////////////////////////////////////////////////////////
//
// Copyright (C) 2015,2017-2019, Gisselquist Technology, LLC
//
// This program is free software (firmware): you can redistribute it and/or
// modify it under the terms of  the GNU General Public License as published
// by the Free Software Foundation, either version 3 of the License, or (at
// your option) any later version.
//
// This program is distributed in the hope that it will be useful, but WITHOUT
// ANY WARRANTY; without even the implied warranty of MERCHANTIBILITY or
// FITNESS FOR A PARTICULAR PURPOSE.  See the GNU General Public License
// for more details.
//
// You should have received a copy of the GNU General Public License along
// with this program.  If not, see <http://www.gnu.org/licenses/> for a
// copy.
//
// License: GPL, v3, as defined and found on www.gnu.org,
//      http://www.gnu.org/licenses/gpl.html
//
//
////////////////////////////////////////////////////////////////////////////////
module  bimpy(i_clk, i_reset, i_ce, i_a, i_b, o_r);
    parameter   BW=2, LUTB=2;
    input               i_clk, i_reset, i_ce;
    input       [(LUTB-1):0]    i_a;
    input       [(BW-1):0]  i_b;
    output  reg [(BW+LUTB-1):0] o_r;

    wire    [(BW+LUTB-2):0] w_r;
    wire    [(BW+LUTB-3):1] c;

    assign  w_r =  { ((i_a[1])?i_b:{(BW){1'b0}}), 1'b0 }
                ^ { 1'b0, ((i_a[0])?i_b:{(BW){1'b0}}) };
    assign  c = { ((i_a[1])?i_b[(BW-2):0]:{(BW-1){1'b0}}) }
            & ((i_a[0])?i_b[(BW-1):1]:{(BW-1){1'b0}});

    initial o_r = 0;
    always @(posedge i_clk)
        if (i_reset)
            o_r <= 0;
        else if (i_ce)
            o_r <= w_r + { c, 2'b0 };

endmodule

Answer 1

关于 MUXes的注记

回想一下，?描述了一个多路复用器(MUX)，所以语句：

out = sel ? x : y

在门级实现中等效于：

out = (sel & x) | (~sel & y)

(当sel=1，out <= x，sel=0，out <= y)

如果是y=0，那么MUX就减少到x和sel之间的一个和：out = (sel & x) | (~sel & 0) = sel & x。

派生w_r

假设BW=2和LUTB=2 w_r是4位信号.让我们把它分解：

w_r = w_rL ^ x_rR

w_rL = { ((i_a[1])?i_b:{(BW){1'b0}}), 1'b0 }

w_rR = { 1'b0, ((i_a[0])?i_b:{(BW){1'b0}}) }

请注意MUX的两个“MUXes”值是如何为零的，因此MUXes被简化为ANDs，如上面的注释所示：

w_rL = { BW{i_a[1]} & i_b, 1'b0 } = { A1 & B1, A1 & B0, 0 }

w_rR = { 1'b0, BW{i_a[0]} & i_b } = { 0, A0 & B1, A0 & B0}

我替换了i_a = {A1, A0}和i_b = {B1, B0}以简化表示。最后，通过XORing按位表示：

• w_r[0] = 0 ^ (A0 & B0) = A0 & B0
• w_r[1] = (A1 & B0) ^ (A0 & B1)
• w_r[2] = (A1 & B1) ^ 0 = A1 & B1
• w_r[3] = 0 (隐式集)

派生c

同样，对于1位c信号：

c = cL & cR

cL = i_a[1] ? i_b[(BW-2):0]:{(BW-1){1'b0}} = {A1 & B0}

cR = i_a[0] ? i_b[(BW-1):1]:{(BW-1){1'b0}} = {A0 & B1)

最终：

• c = {A1 & B0 & A0 & B1}

派生o_r

如果我们分解o_r比特：

• o_r[0] = 0 + w_r[0] = A0 & B0
• o_r[1] = 0 + w_r[1] = (A1 & B0) ^ (A0 & B1)
• o_r[2] = c + w_r[2] = (A1 & B0 & A0 & B1) + (A1 & B1) --如果我们加上它们，那么和就是它们的异或，而进位是它们的和，即：o_r[2] = (A1 & B0 & A0 & B1) ^ (A1 & B1)
• o_r[3] = <carry from o_r[2] addition> = A1 & B0 & A0 & B1 & A1 & B1 = A1 & B0 & A0 & B1 (记住，我自己的ANDing等于我自己，也就是x & x = x)

门级图输出

您的门级图描述了以下方程：

C0 = A0 & B0 (=o_r[0])

C1 = (A0 & B1) ^ (A1 & B0) (=o_r[1])

C2 = (A0 & B1 & A1 & B0) ^ (A1 & B1) (=o_r[2] sum)

C3 = (A0 & B1 & A1 & B0) & (A1 & B1) = A0 & B1 & A1 & B0 (=o_r[3]进位)

为什么实现如此奇怪？！
