R eulerr包-显示错误的欧拉图

Question

我正在尝试用R包eulerr创建一个Euler图。我使用以下代码：

vd <- euler(c(A = 54, B = 22, C = 53, D= 26 ,"A&B" = 20, "A&C" = 29, "A&D"=10, "B&C" = 16, "B&D"=5, "C&D"=7,"A&B&C" = 14, "A&B&D"=5, "A&C&D"=4, "B&C&D"=3,"A&B&C&D"=3),input = c("union"), shape="ellipse")

plot(vd, labels = c("A", "B", "C","D"), main = "Databases",Count=TRUE, quantities = TRUE)

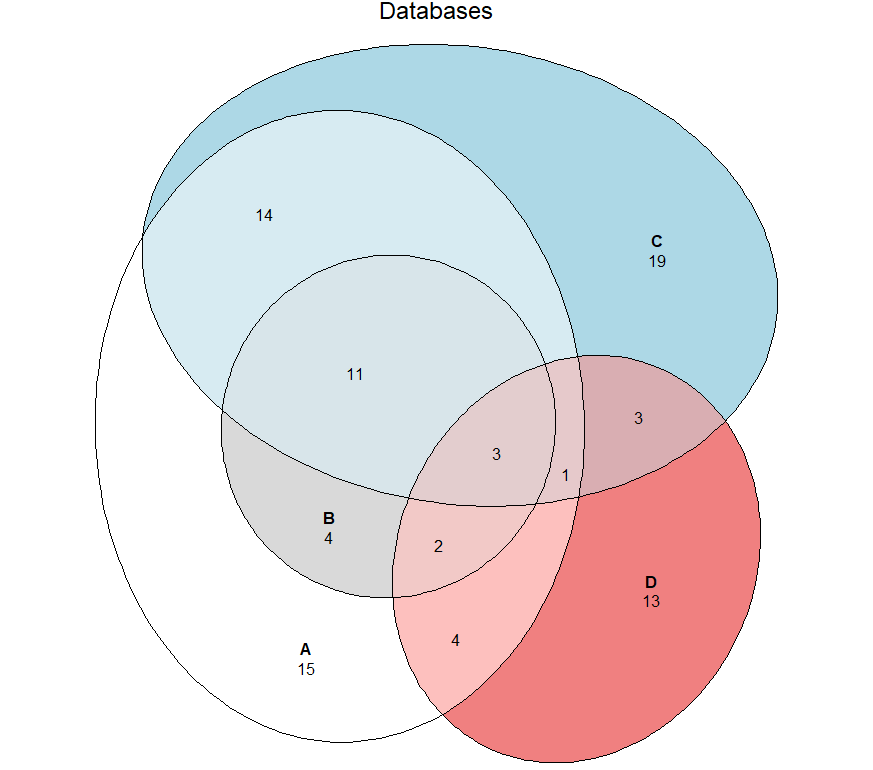

我得到的结果如下：

但由此产生的欧拉图解是错误的：

• 不是所有的B都应该包括在A中
• B的总数应为22 (图中只显示总数为20)
• C总数应为53 (而非51)

我如何解决这个问题，或者这是一个包错误？

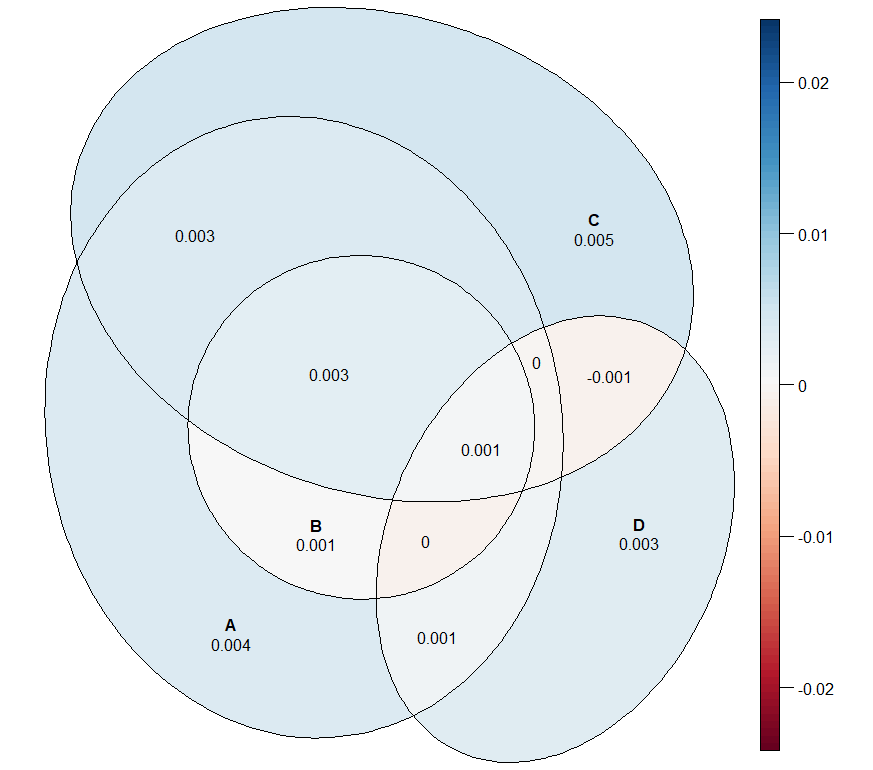

error_plot显示如下:区域错误：

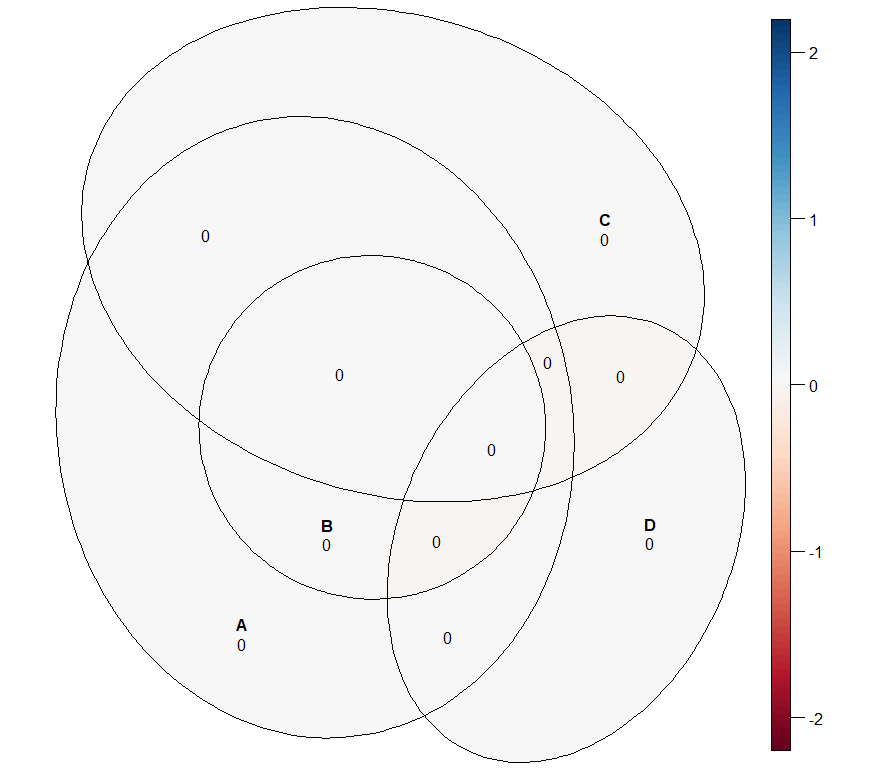

剩余数：

​

不幸的是，残差图没有显示残差。然而，失踪案件显示在下面的“正常”剩余统计数字中。

        original fitted residuals regionError
A             15     15         0       0.004
B              0      0         0       0.000
C             19     19         0       0.005
D             13     13         0       0.003
A&B            4      4         0       0.001
A&C           14     14         0       0.003
A&D            4      4         0       0.001
B&C            2      0         2       0.022
B&D            0      0         0       0.000
C&D            3      3         0       0.001
A&B&C         11     11         0       0.003
A&B&D          2      2         0       0.000
A&C&D          1      1         0       0.000
B&C&D          0      0         0       0.000
A&B&C&D        3      3         0       0.001

diagError: 0.022
stress:    0.004

Answer 1

关于如何解决这个问题，这取决于你想要的裂变水平。从nVenn算法出发，我编写了nVennR包来创建准比例欧拉图.有了链接中提到的注意事项，您可以表示更多的集合，并显示每个区域的相对大小。在你的例子中，

library(nVennR)
myV <- createVennObj(nSets = 4, sNames = c('A', 'B', 'C', 'D'), sSizes = c(0, 26, 53, 7, 22, 5, 16, 3, 54, 10, 29, 4, 20, 5, 14, 3))
myV <- plotVenn(nVennObj = myV)

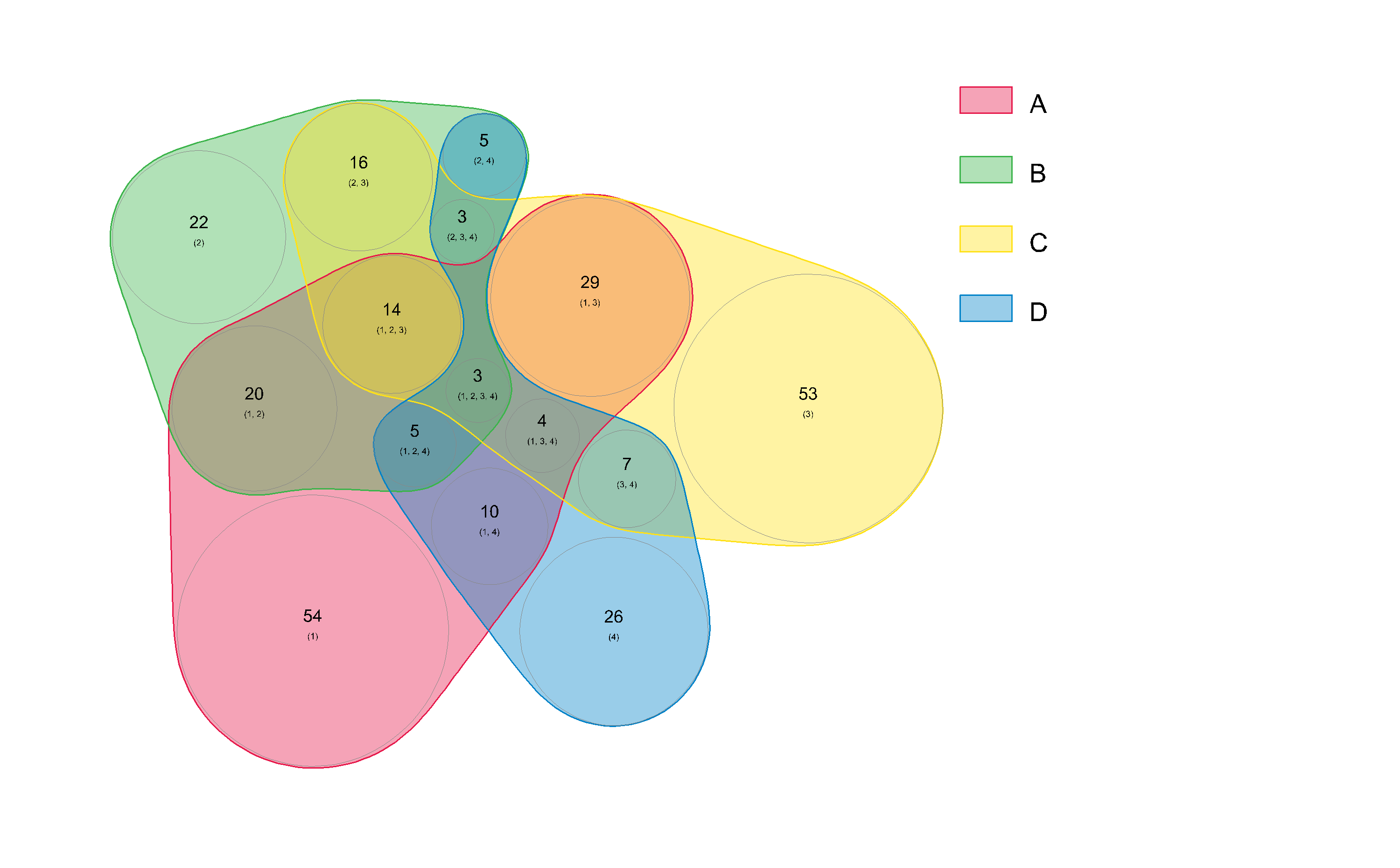

其结果将是：

​

根据您的要求，这可能是不令人满意的。比例是在圆的区域，而不是区域(你可以看到区域1，2，3，4- A&B&C&D -有空空间。)然而，这个策略克服了Johan提到的规则形状在这些表示中的局限性。如果您感兴趣，格列奈特中有更多的细节。

Answer 2

忽略某些区域的原因很简单:图表不准确，缺少一些区域。没有地方放置标签的B&C，所以这就是为什么B和C是缺少两个单位。很可能没有任何方法(或者至少是eulerr无法找到它)来使用省略号完美地表示您与欧拉图的组合。你要么接受它是不精确的，要么尝试另一个解决方案。

类似地，残差图不能以图形方式显示丢失的残差，因为没有表示它们的区域。顺便说一句，我是这个包的作者，我确实有一些更好的想法，因为剩余的地块也会显示缺失的区域，但我还没有时间去实现它。

Answer 3

在许多情况下，Euler可能出错，例如：

vd <- euler(c(A=23578,B=30492,C=63610,"A&B"=563,"A&C"=624,"B&C"=1600,"A&B&C"=308))
plot(vd, labels = c("1", "2", "3"), main = "overlap", cex=2)

显示这三个类别没有重叠区域的图表。

我认为这只是一个不准确的工具。
