使所有标签和箭头具有可读性和均匀分布。

Question

我是igraph的新手，不知道如何均匀地放置标签以使其可读性：

给定以下矢量：

 v<-c("ES1-3", "ES4-6", "ES4-6", "ES6-8", "ES6-8", "ES7-9", "ES7-9",
"ES10-12", "ES10-12", "ES13-15", "ES13-15", "ES16-18", "ES16-18",
"ES19-21", "ES19-21", "ES22-24", "ES22-24", "ES25-27", "ES25-27",
"ES28-30", "ES28-30", "ES31-33", "ES31-33", "ES34-36", "ES34-36",
"ES37-38", "ES13-15", "SA1-3", "SA1-3", "SA4-6", "SA4-6", "SA7-9",
"SA7-9", "SA10-12", "SA10-12", "SA13-15", "SA13-15", "SA16-18",
"SA16-18", "SA19-21")

我避免重叠标签的最佳代码是：

g1 <- make_graph( edges=v)

 plot(g1,
 edge.arrow.size=0.5,
 vertex.color='orange',
 vertex.size=7,
 vertex.frame.color="orange",
 vertex.label.color="black",
 vertex.label.cex=0.8,
 vertex.label.dist=1,
 edge.curved=T)

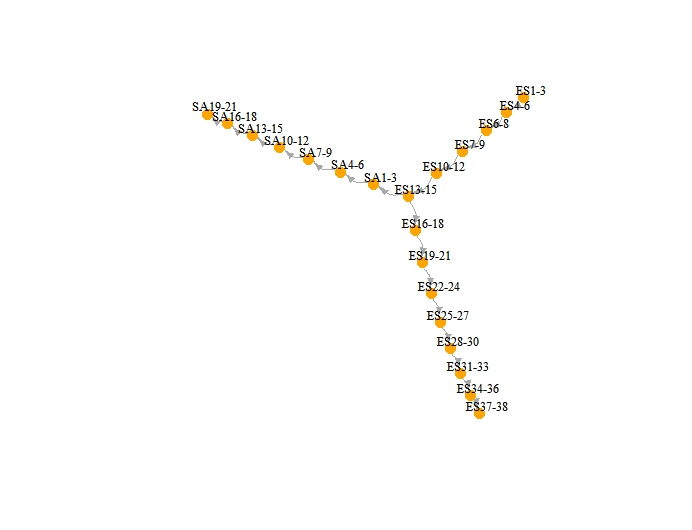

其结果如下：

​

但是请注意，连接边缘的箭头有不同的长度，标签在一定程度上重叠箭头和圆圈。我真的想要一些比这张图更整洁的东西。

Answer 1

你主要是在玩两个参数-

1. edge.arrow.size -箭头的大小。目前这是一个常数，所以每个边都是一样的。如果提交了向量，则只使用第一个元素，即。如果这是从边缘属性中提取的，那么所有箭头都只使用第一个边的属性。
2. vertex.label.cex -边缘标签的字体大小

所以如果你把它改成-

plot(g1,
     edge.arrow.size=0.3,
     vertex.color='orange',
     vertex.size=7,
     vertex.frame.color="orange",
     vertex.label.color="black",
     vertex.label.dist=1,
     vertex.label.cex=0.5,
     edge.curved=T)

它变得更干净了-

​

​

找到完整的参数集这里
