从子状态机延迟事件

Question

在我的项目中，有一个使用boost元状态机实现的状态机。这个主状态机有一个状态(为了简单起见，我们称它为SubMachineEntry )，它表示子状态机的入口点：

namespace msmf = boost::msm::front;
namespace msmb = boost::msm::back;
...
msmf::Row < SomeState, enterSub, SubMachineEntry, msmf::none, msmf::none >
...
using SubMachine = msmb::state_machine<SubMachine_>;

这个子状态机执行一些处理，然后我们返回到外部状态机，状态。

using SubMachineFinished = SubMachine::exit_pt<...>;

，它表示子机器的退出状态。我的问题是，在子状态机退出之前，可能会分派某个事件(toProcessInOuter)，并且应该在子状态机退出之后在外部状态机中处理它。将该事件作为在子状态机中所有状态中延迟的事件不工作，它不会传播到SubMachineFinished之后的状态。是否有一种方法可以使用boost MSM的某种机制来实现事件的转发，而无需使用一些自定义的解决方法？

Answer 1

不幸的是，子机器上的延迟事件不能在MSM上的父状态机上进行评估.因此，您需要在父状态下编写延迟转换。

事件从内部状态机到外部状态机进行评估。如果要延迟事件，可以在父状态下写入延迟转换。我写的例子证明了这一点。

​

​

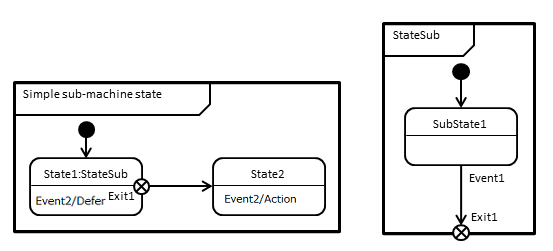

见附图。假设Event2是您想要推迟的事件。您需要编写到State1的延迟转换。

以下是整个代码：

#include <iostream>
#include <boost/msm/back/state_machine.hpp>

#include <boost/msm/front/state_machine_def.hpp>
#include <boost/msm/front/functor_row.hpp>

namespace msm = boost::msm;
namespace msmf = boost::msm::front;
namespace mpl = boost::mpl;

// ----- Events
struct Event1 {};
struct Event2 {};

// ----- State machine
struct OuterSm_:msmf::state_machine_def<OuterSm_> {
    struct State1_:msmf::state_machine_def<State1_> {
        template <class Event,class Fsm>
        void on_entry(Event const&, Fsm&) const {
            std::cout << "State1::on_entry()" << std::endl;
        }
        template <class Event,class Fsm>
        void on_exit(Event const&, Fsm&) const {
            std::cout << "State1::on_exit()" << std::endl;
        }

        struct SubState1:msmf::state<> {
            template <class Event,class Fsm>
            void on_entry(Event const&, Fsm&) const {
                std::cout << "SubState1::on_entry()" << std::endl;
            }
            template <class Event,class Fsm>
            void on_exit(Event const&, Fsm&) const {
                std::cout << "SubState1::on_exit()" << std::endl;
            }
        };
        template <class Fsm,class Event>
        void no_transition(Event const& e, Fsm& ,int state) {
            std::cout << "No handled event in InnerSm " << typeid(e).name() << " on State " << state << std::endl;
        }
        struct Exit1:msmf::exit_pseudo_state<msmf::none> {};
        // Set initial state
        typedef mpl::vector<SubState1> initial_state;
        // Transition table
        struct transition_table:mpl::vector<
            //          Start      Event   Next        Action       Guard
            msmf::Row < SubState1, Event1, Exit1,      msmf::none,  msmf::none >
            > {};
    };
    struct State2:msmf::state<> {
        template <class Event,class Fsm>
        void on_entry(Event const&, Fsm&) const {
            std::cout << "State2::on_entry()" << std::endl;
        }
        template <class Event,class Fsm>
        void on_exit(Event const&, Fsm&) const {
            std::cout << "State2::on_exit()" << std::endl;
        }
    };
    template <class Fsm,class Event>
    void no_transition(Event const& e, Fsm& ,int state) {
        std::cout << "No handled event in OuterSm " << typeid(e).name() << " on State " << state << std::endl;
    }

    typedef msm::back::state_machine<State1_> State1;
    // Actions
    struct Action {
        template <class Event, class Fsm, class SourceState, class TargetState>
        void operator()(Event const&, Fsm&, SourceState&, TargetState&) const {
            std::cout << "Action()" << std::endl;
        }
    };
    // enable deferred events
    typedef int activate_deferred_events;
    // Set initial state
    typedef State1 initial_state;
    // Transition table
    struct transition_table:mpl::vector<
        //          Start             Event       Next        Action       Guard
        msmf::Row < State1::exit_pt
                    <State1_::Exit1>, msmf::none, State2,     msmf::none,  msmf::none >,
        msmf::Row < State1,           Event2,     msmf::none, msmf::Defer, msmf::none >,
        msmf::Row < State2,           Event2,     msmf::none, Action,      msmf::none >
    > {};
};

// Pick a back-end
typedef msm::back::state_machine<OuterSm_> Osm;


int main() {
    Osm osm;
    osm.start();

    std::cout << "> Send Event2()" << std::endl;
    osm.process_event(Event2());
    std::cout << "> Send Event1()" << std::endl;
    osm.process_event(Event1());
    return 0;
}

运行演示：https://wandbox.org/permlink/WQixcoGGQwAWou34
