执行命令

Question

我有点不理解具体命令的实现。

在本例中，有一个传递给0x00c6ba23的命令，它是二进制文件中的0000 0000 1100 0110 1011 1010 0010 0011

我试图找到ALU控制单元的输入为这条指令。

从这个我可以看到

• 操作码= 0100011
• 免疫4:0= 10100
• funct3 = 011 (不正确)
• rs1 = 01101
• rs2 = 01100
• 免疫11:5= 0000000

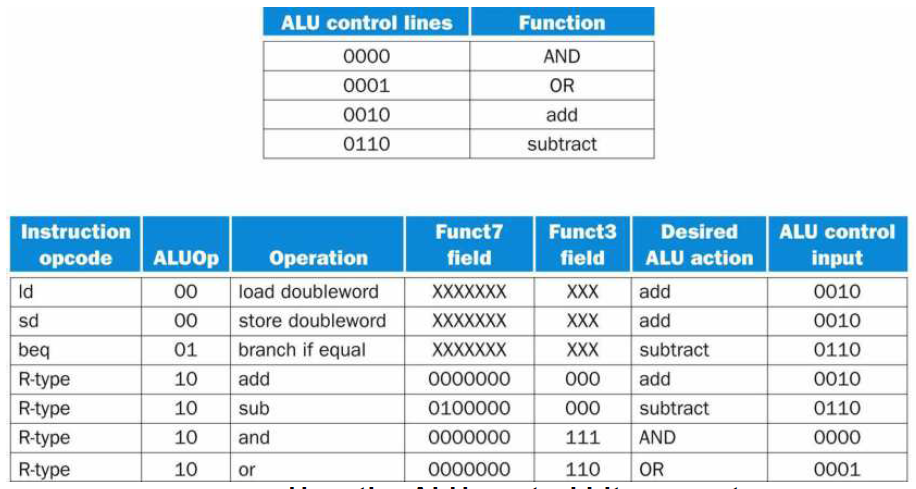

我用这个图像来解码它

我的问题是如何获得此函数的ALU控制位和ALUOp控制位？为什么函数SD，即使funct 3显示的是011而不是111？

Answer 1

..。为什么函数SD，即使funct 3显示的是011而不是111？

011是正确的。funct3位必须为011，这样才能成为SD指令。根据https://content.riscv.org/wp-content/uploads/2017/05/riscv-spec-v2.2.pdf第105页，SD指令的格式如下：

    | imm[11:5] | rs2 | rs1 | 011 | imm[4:0] | 0100011 |

如果funct3位为111，则此指令将不是SD。

..。如何获得此函数的ALU控制位和ALUOp控制位？

因为这是一条SD指令，所以您可以直接从图表中的下一张表格中的SD行中读取这些位数，这是您在问题中引用的。
