matplotlib - Script-r中的乳胶字体

Question

在matplotlib中，可以很容易地使用latex脚本来标记轴，或者编写传奇或任何其他文本。但是，在matplotlib中是否有一种使用新字体的方法，比如“script-r”？在下面的代码中，我使用乳胶字体标记轴。

import numpy as np
import matplotlib.pyplot as plt

tmax=10
h=0.01
number_of_realizations=6


for n in range(number_of_realizations):
    xpos1=0
    xvel1=0
    xlist=[]
    tlist=[]
    t=0
    while t<tmax:
        xlist.append(xpos1)
        tlist.append(t)
        xvel1=np.random.normal(loc=0.0, scale=1.0, size=None)
        xpos2=xpos1+(h**0.5)*xvel1                  # update position at time t
        xpos1=xpos2
        t=t+h
    plt.plot(tlist, xlist)
plt.xlabel(r'$ t$', fontsize=50)
plt.ylabel(r'$r$', fontsize=50)
plt.title('Brownian motion', fontsize=20)
plt.show()

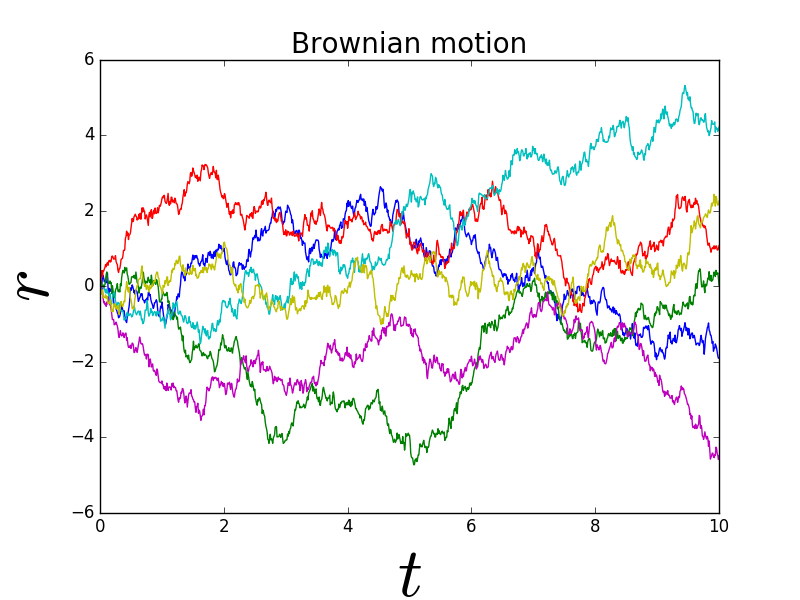

它产生的数字如下

​

​

但是我想要'script-r‘代替普通的'r’。

​

在latex中，必须在序言中添加以下行，以呈现“script-r”

\DeclareFontFamily{T1}{calligra}{}
\DeclareFontShape{T1}{calligra}{m}{n}{<->s*[2.2]callig15}{}

\DeclareRobustCommand{\sr}{%
\mspace{-2mu}%
\text{\usefont{T1}{calligra}{m}{n}r\/}%
\mspace{2mu}%
}

我不明白如何在matplotlib中做到这一点。任何帮助都是非常感谢的。

Answer 1

Matplotlib使用它自己的TeX手工(纯Python)实现来完成所有的数学文本操作，因此您绝对不能假设标准LaTeX中的工作内容将与Matplotlib一起工作。话虽如此，你就是这样做的：

1. 安装calligra字体以便Matplotlib能够看到它，然后重新构建字体缓存。

- Lots of other threads deal with how to do this, I'm not going to go into detail, but here's some reference:
    - Use a [font](https://stackoverflow.com/questions/7726852/how-to-use-a-random-otf-or-ttf-font-in-matplotlib) installed in a [random](https://matplotlib.org/examples/api/font_file.html) spot on your filesystem.
    - How to [install](https://scentellegher.github.io/visualization/2018/05/02/custom-fonts-matplotlib.html) a new font into the Matplotlib managed font cache.
    - List all [fonts](https://stackoverflow.com/q/8753835/425458) currently known to your install of Matplotlib.

​

​

1. 用您选择的字体替换Matplotlib的TeX字体系列之一。

- Here's a function I wrote a while ago that reliably does that:

导入matplotlib def setMathtextFont(fontName='Helvetica'，texFontFamilies=None)：texFontFamilies = 'it‘、'rm’、'tt‘、'bf’、'cal‘、'sf’如果texFontFamilies不是其他的texFontFamilies texFontFamilies‘定制’})用于texFontFamily in texFontFamilies: matplotlib.rcParams.update({(‘mathtext.%’s‘’% texFontFamily)：fontName})

对您来说，使用该函数的一个好方法是将\mathcal使用的字体替换为calligra：

setMathtextFont(“书法”、“卡尔”)

​

1. 标记您的绘图，例如，r'$\mathcal{foo}$'，以及\math<whatever>宏的内容应该以所需的字体显示。

- Here's how you'd change your label-making code:

plt.ylabel(r'$\mathcal{r}$'，fontsize=50)

​

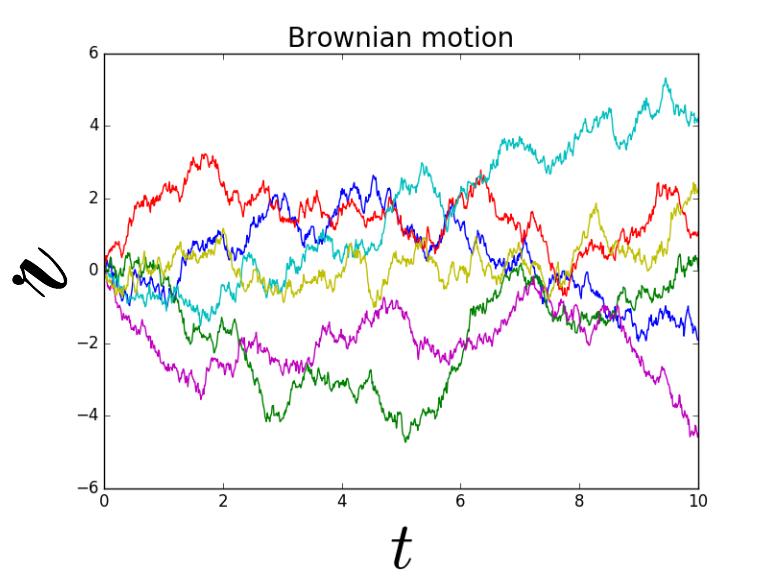

这样就行了。
