如何获得msoShapeRoundedRectangularCallout上标注箭头的方向？

Question

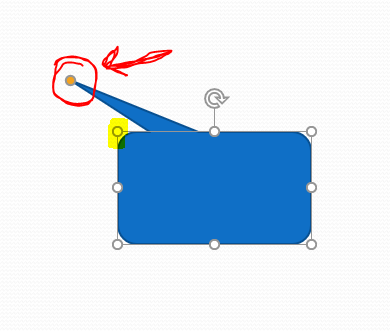

我在演示文稿中保存形状的图像，我不知道如何获得带标注的圆角矩形上标注箭头的距离和方向。MSOautoshape 106:黄色的角是左上角，但是图像保存的图像由于标注而偏移。

​

​

var tempString = shape.AutoShapeType.ToString();
if ( tempString.Contains("Callout")){
Debug.WriteLine(shape.Callout.Angle);
}

此代码引发一个错误，该错误仅适用于“行”标注。我有点不知所措如何解决这个问题。请帮帮忙。

Answer 1

实际上，Callout属性只对“行标注”有效：

​

​

问题中显示的形状类型使用Adjustments属性读取/控制形状的设置：

Word.Shape shp = ActiveDocument.Shapes[1];
Word.Adjustments = adj = shp.Adjustments;
for (int p = 1; p<=adj.Count; p++)
{
    Debug.Print(adj.Item[p].ToString());
}

有必要对特定的Shape和各种生成的设置进行实验，以确定各种值的含义。在具有指定形状的测试中，我得到了三个调整值。第一个表示标注的角度/偏移，第二个表示到矩形的长度/距离，第三个我无法确定(是静态的)。

从对象模型语言引用：

型调整有效值 线性(水平或垂直) 通常，值0.0表示形状的左或上边缘，值1.0表示形状的右侧或底部边缘。有效值对应于您可以手动对形状进行的有效调整。例如，如果您只能手动拉过形状的一半的调整手柄，则相应调整的最大值将为0.5。对于标注之类的形状，其中值0.0和1.0表示由标注行的起始点和结束点定义的矩形的限制，负数和大于1.0的数字是有效值。 径向 调整值1.0对应于形状的宽度。最大值为0.5，即形状的一半。 角 数值以度数表示。如果您指定了一个范围以外的值- 180到180，它将标准化为在该范围内。
