从三维台阶模型中提取二维曲面

Question

我试图找出一种很好的方法，用编程的方式从三维步长模型中生成描述二维曲面的轮廓。应用程序正在从三维模型生成激光切割程序的NC代码。

注意:在各种各样的CAD系统中，很容易做到这一点。我正在编写软件，需要自动完成它。

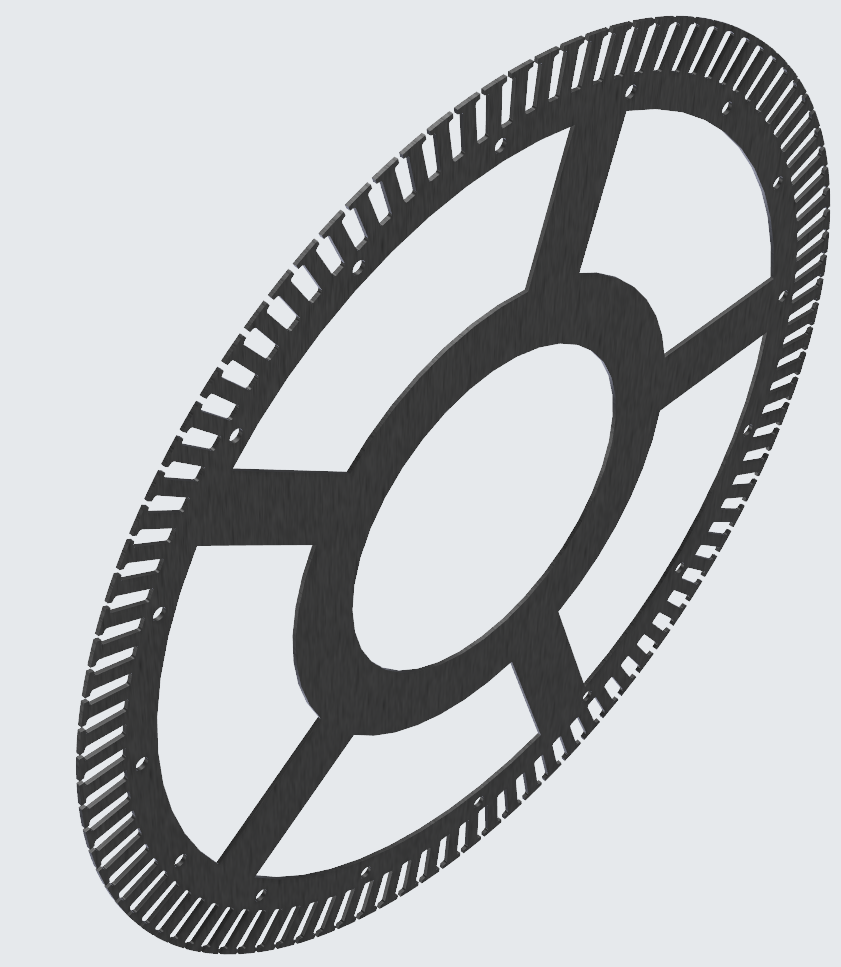

例如，这个(步骤模型)：

​

​

需要变成这样(向量文件，如SVG或DXF)：

​

​

解决这一问题的最明显的方法可能是解析步长模型，并运行某种算法来检测平面，并选择最大的作为切割面，然后生成轮廓。不是一个简单的任务！

我还考虑过使用预先存在的SDK来渲染模型，使用正射相机，捕捉高分辨率图像，然后对其进行操作以生成适当的轮廓。这种方法可以工作，但它将是CPU繁重，其准确性将限于像素分辨率的渲染图像-不理想。

这可能是一个很长的机会，但有人对此有想法吗？干杯!

Answer 1

我将使用CAD库加载STEP文件(而不是CAD )，查找面环中具有较高边缘曲线的平面面，并将它们转到XY平面上。之后，找到对中等的2D几何min/max是非常容易的。

根据您使用的编程语言，我将搜索Google上的"CAD控件“或"CAD组件”，并将其与“步骤导入”相结合。
