弦图与SSA格式程序

Question

我的问题是为什么每个SSA表单程序在默认情况下都对应于一个弦图。维基百科定义弦图

弦图是指四个或更多个顶点的所有圈都有一个和弦，它是一个边，它不是圈的一部分，而是连接该圈的两个顶点。

下面是一个从一些课堂讲稿中获取的简单示例，目的是了解SSA表单在注册分配方面的好处。提交人写道：

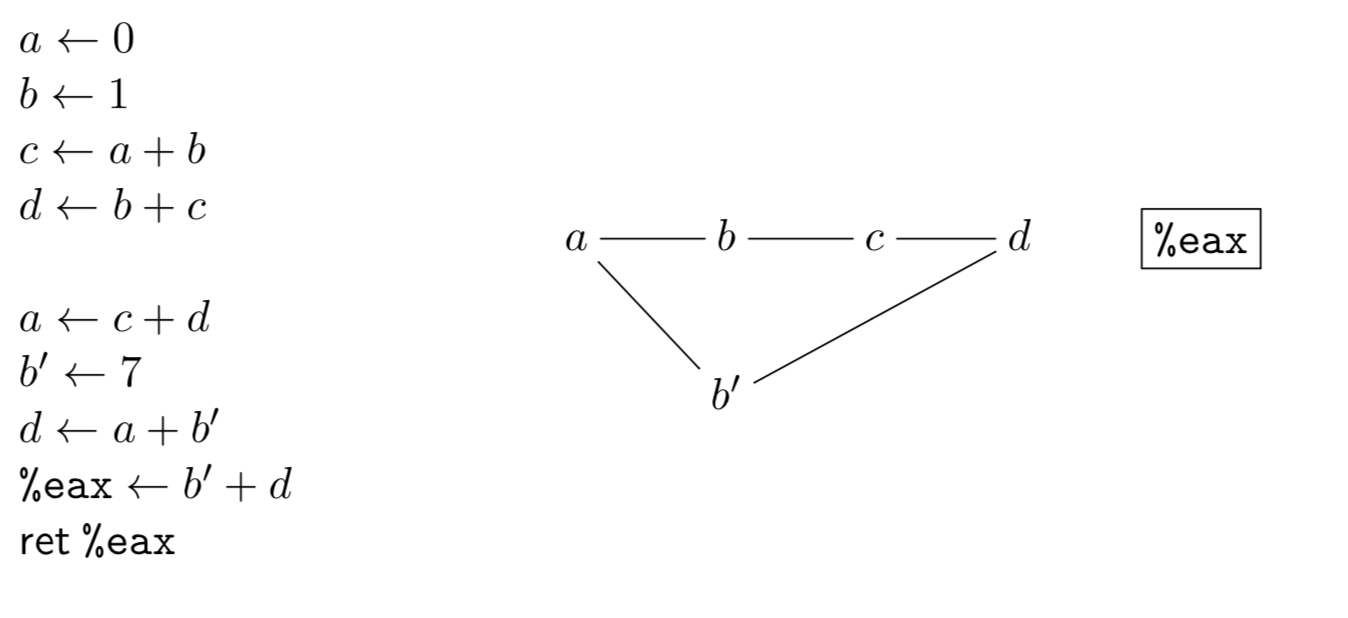

..。以下程序和相应的弦图：

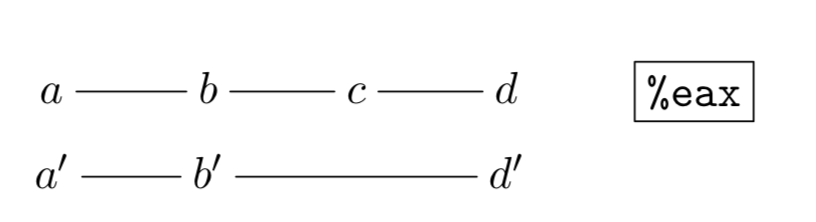

First:，我不明白为什么这个图是弦的。我意识到这个程序不是SSA形式的。然后将其转换为SSA格式，得到干涉图。

但同样，我看不出这是一个弦图，也看不出第一个图是如何与后面的任何一个图相关的。

所有这些都使得我们很难理解SSA程序是如何产生弦交图的。

以下是我已经研究过的一些消息来源：

1. ga=2.67844629.501567003.1543477413-723933249.1539714051
2. https://homepages.dcc.ufmg.br/~fernando/publications/papers/APLAS05.pdf
3. ssa.pdf
4. https://homepages.dcc.ufmg.br/~fernando/classes/dcc888/ementa/slides/SSABasedRA.pdf

Answer 1

关于你从讲稿第6节中列出的课程：

我不明白这张图怎么是弦的。我意识到这个程序不是SSA形式的。

你是正确的，原来的程序不是在SSA的形式。你也有理由对为什么它的“弦图”是弦图感到困惑：，它不是。作者犯了一个小错误。在第一个程序中，他们写了“弦图”，意思是写“干涉图”。

你所指的第二个图是琐碎的弦索，因为它不包含任何循环。记住你给出的弦图的定义：

弦图是指四个或更多个顶点的所有圈都有一个chord，它是一个边，它不是循环的一部分，而是连接循环中的两个顶点。

如果有零个周期，那么所有这些周期都包含一个和弦。
