在Modelica中对div by 0保护使用if-语句

Question

我建立了一个简单的热泵模型，它使用传感器数据来计算它的COP。

而COP =热能/电力

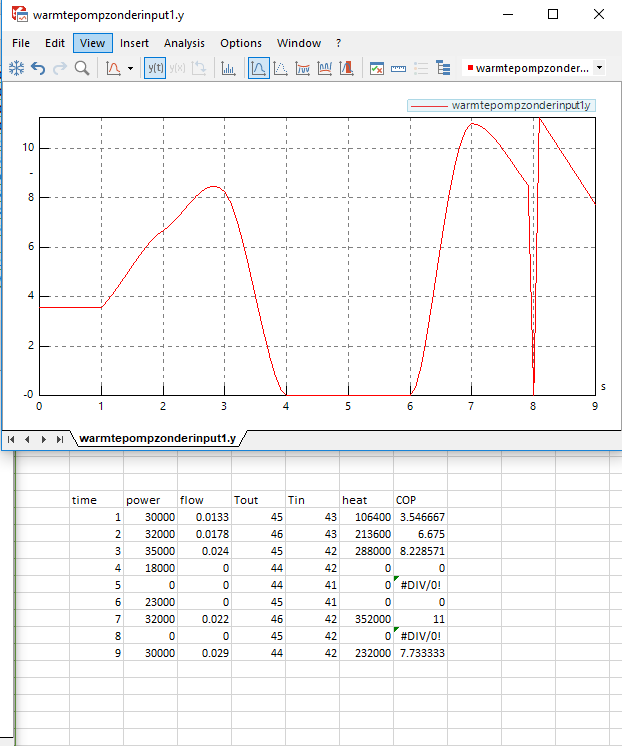

有时，没有电源，所以系统做一个(不能除以零)。我希望这些值只是零。所以我尝试了一个IF语句如果-陈述。如果幂(U)= 0，则COP(y) =0。不知何故，这不起作用(参见时间8)COP输出+数据。有人注意到这个问题了吗？

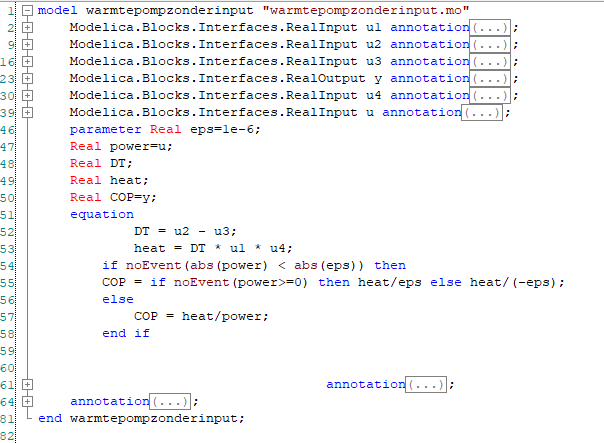

编辑( 8.1时仍有问题)

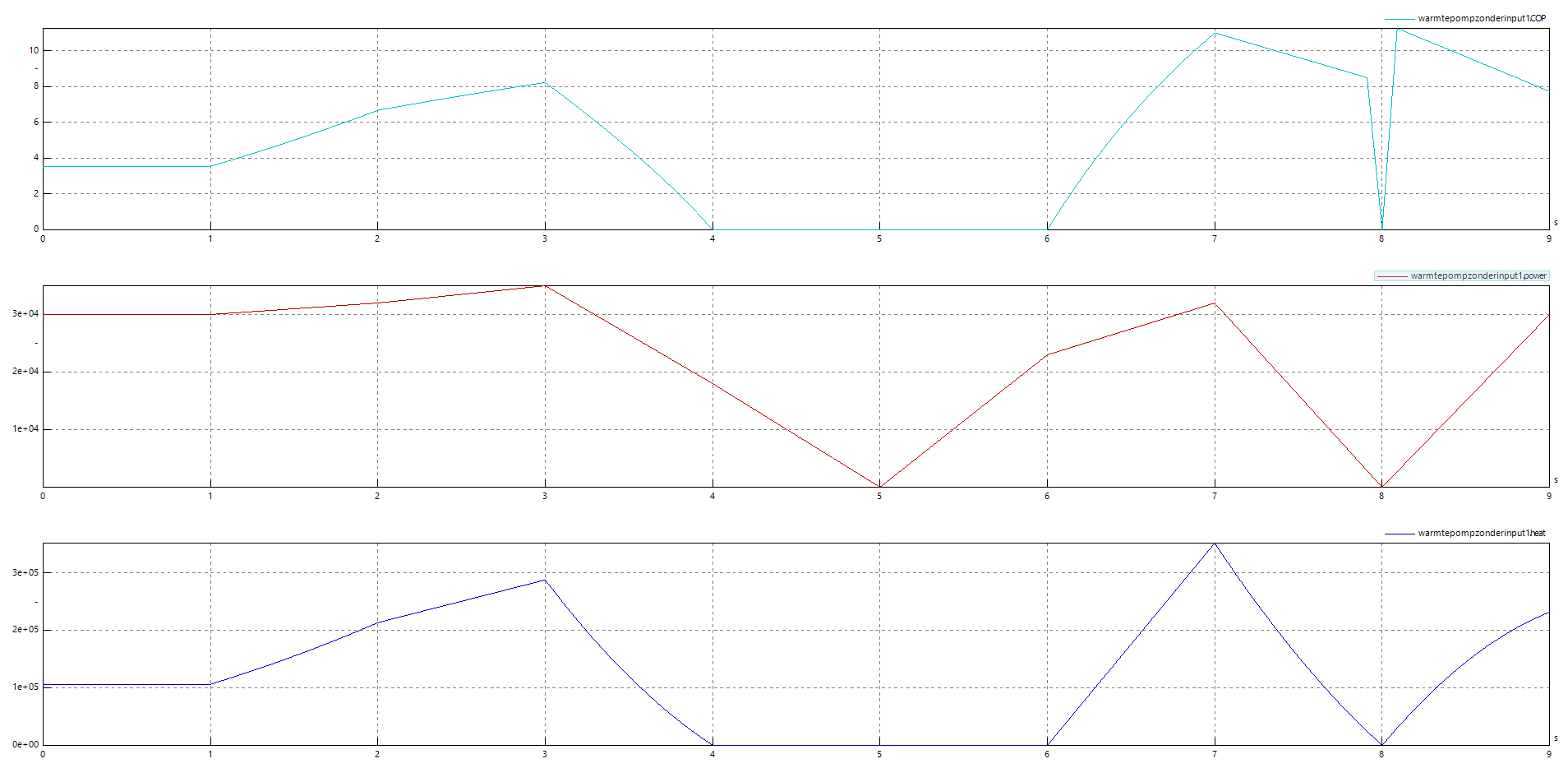

编辑(热和功率)

​

Answer 1

为了使计算更加通用(例如，权力的符号可以改变)，请看下面的代码。从它构建一个函数也是一个好主意(对于noEvent()-statements可以省略).

model DivNoZeroExample
      parameter Real eps = 1e-6 "Smallest number to be used as divisor";
      Real power = 0.5-time "Some artificial value for power";
      Real heat = 1 "Some artificial value for heat";
      Real COP "To be computed";

equation
    if noEvent(abs(power) < abs(eps)) then
        COP =  if noEvent(power>= 0) then heat/eps else heat/(-eps);
    else
        COP =  heat/power;
    end if;
end DivNoZeroExample;

Answer 2

在Modelica中，关系操作的工作方式有点不同。

如果您将if u>0替换为if noEvent(u>0)，那么它应该会像您预期的那样工作。

有关详细信息，请参阅Modelica规范https://modelica.org/documents/ModelicaSpec34.pdf中的8.5节事件和同步
