OpenSCAD -圆柱轴

Question

我怎样才能创建这个形状？所描绘的形状可解释为下列之一：

1. 到达直线而不是点的圆锥体。
2. 从圆到直线的阁楼。
3. 从圆形到0,1正方形的阁楼。
4. 一面挤进的圆筒。

-圆周表面的曲线是精确的理想曲线，但不是绝对必要的。

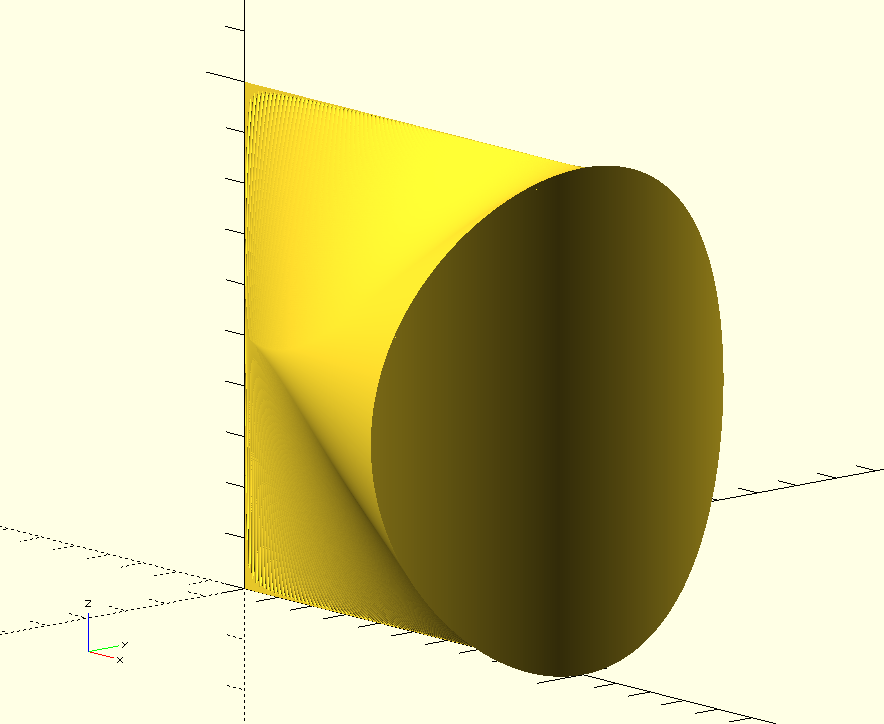

OpenSCAD 使用此代码中的逼近

​

​

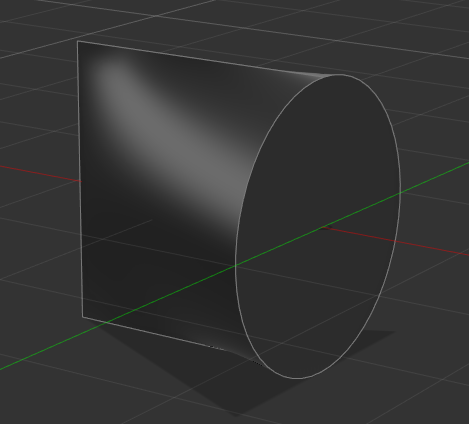

在Fusion360中实现的形状：

​

​

Answer 1

你可以简单地挤出一个圆圈，并在挤压的长度上缩放成一条平坦的线。尺度参数s.文件 of linear_extrude可以是具有x和y尺度因子的标量或向量.将其中一个设置为1，另一个设置为0：

$fs = 0.01;
$fa = 0.01;

linear_extrude(height = 15, scale =[0, 1]) circle(d = 10);

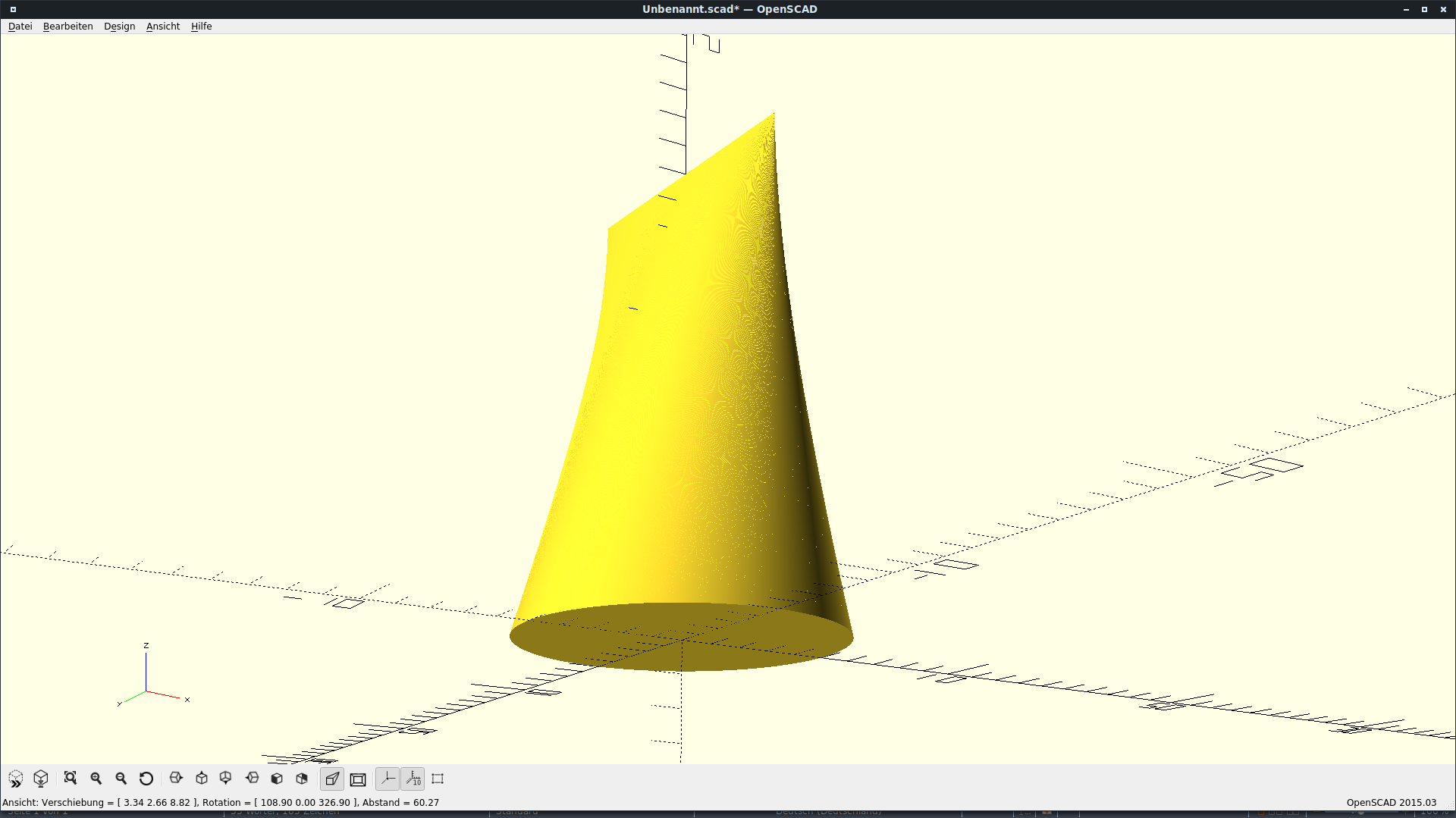

结果：

​

Answer 2

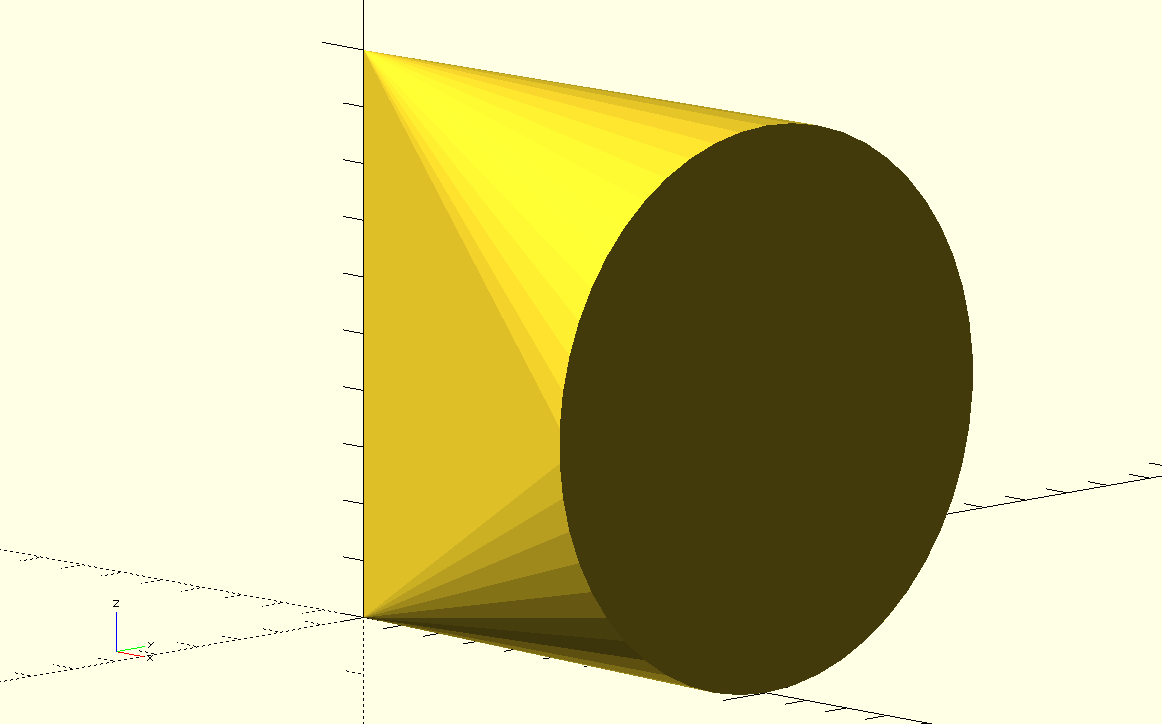

我知道你可以用船体做一个凸起的阁楼。

module pinch(h=1,r1=1,r2=1,r3=0) {
    zero = 0.00000000001;
    steps = $fn ? $fn : $fa;
    res = h/steps;
    r1 = r1 ? r1 : res;
    r2 = r2 ? r2 : res;
    r3 = r3 ? r3 : zero;
    hull() {
        cylinder(h=zero,r=r1,r2=res,r3=0,center=false);
        translate([-r2, -r3, h - zero]) cube([
            r2 * 2,
            r3 * 2,
            zero
        ]);
    }
}

translate([1,0,.5]) rotate([0,-90,0]) pinch(1, .5, .5, $fn=50);

​

​
