绘制多级道路运输网时的奇怪图形故障

Question

相关问题here。

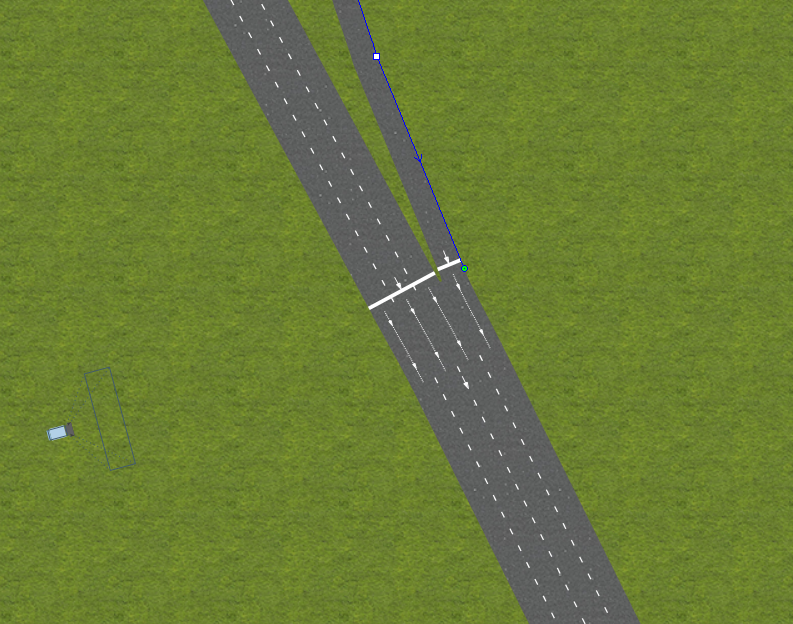

我试图在Anylogic中绘制一个多层次的道路交通网络。网络的这一特定部分需要处于比其他部分更高的层次上。这是一条有出口的高速公路：

​

​

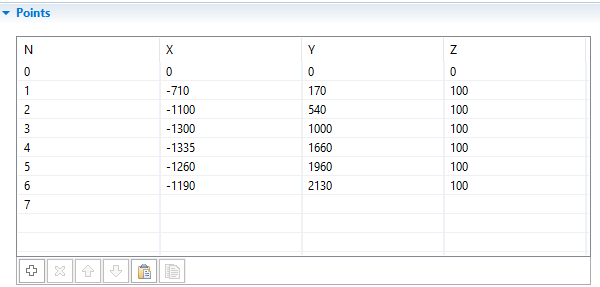

这三条道路的z值各为100：

​

​

​

​

​

​

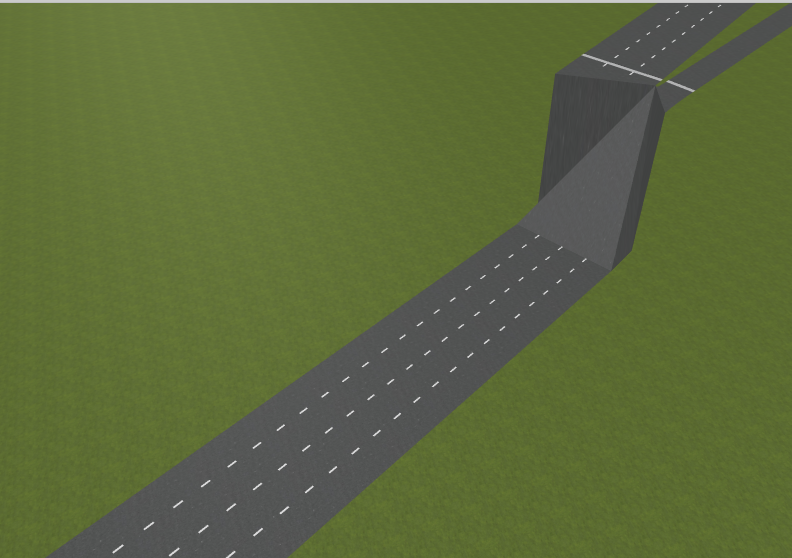

然而，当我运行模型时，我看到了如下所示的三维渲染：

​

​

​

​

我希望他们都能长大，但出于某种原因，他们看起来很奇怪。我做错了什么？

编辑1

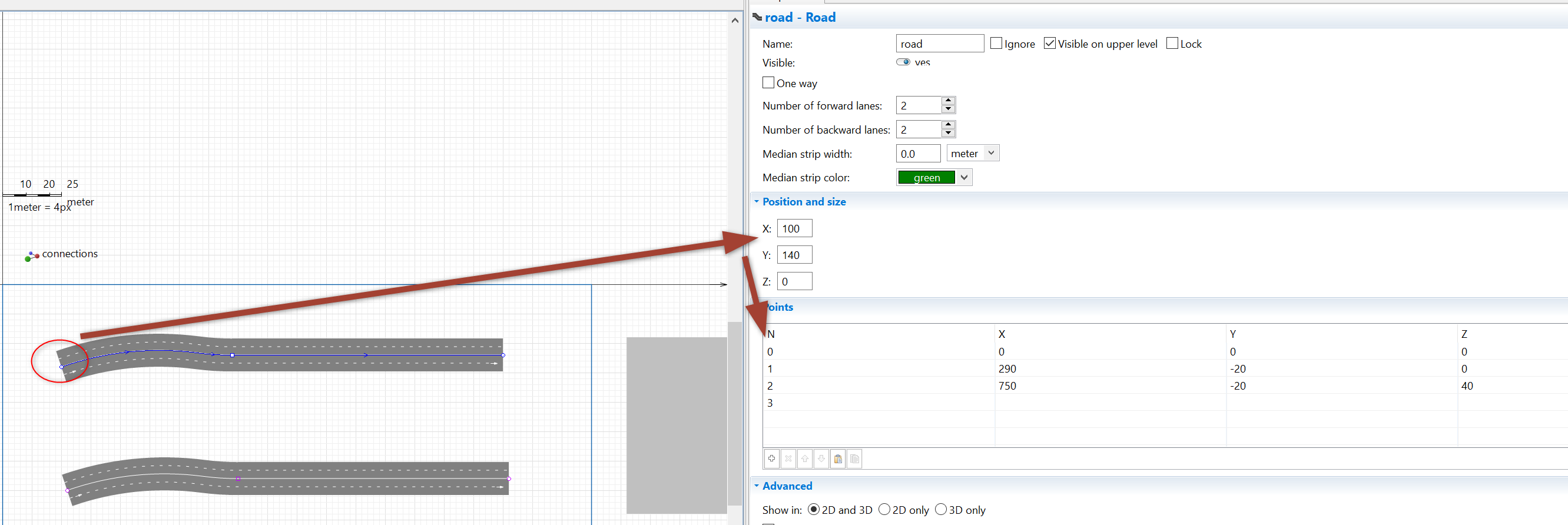

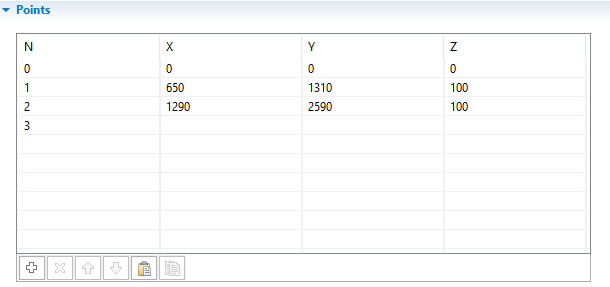

所以我想我现在明白了这些观点的一个关键方面--以及它们的z位。道路的总体z值是：

​

​

设置所有道路的z值，因为100解决了我的问题。

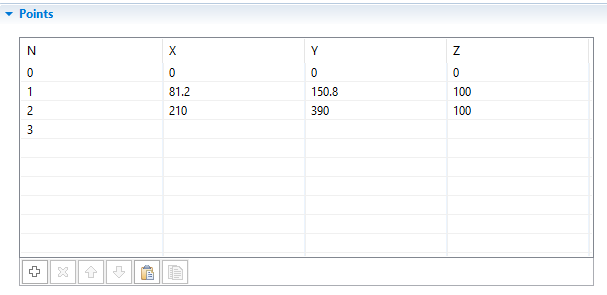

那么，我现在的问题是:上面表格中的points的Z值相对于道路的“绝对”z位置吗？

Answer 1

那么，我现在的问题是:上面表格中的点的Z值相对于道路的“绝对”z位置吗？

是的，这就是它的工作原理。注意，对于x和y坐标，它是相同的:您为您的道路的第一点指定了总体的x值。任何后续点都与此相关，因此第一个具有x=和y=0的点：

​
