用于Microblaze的bmm文件中的意外符号

Question

我试图掌握一个简单的Microblaze项目，并跟踪一个教程，我已经找到了密切。我可以成功地综合ISE中的设计，但当我尝试实现该设计时，会出现以下错误：

错误:11-意料之外的符号'MICROBLAZE'，'ADDRESS_MAP名称‘预期。第1行，文件“ipcore_dir/microblze.bmm”。错误:NgdBuild:989-未能处理BMM信息ipcore_dir/microblze.bmm

文件microblaze.bmm是由microblaze核心生成器生成的，所以我没有编辑内容。

使用microblaze内核生成的.bmm文件是：

ADDRESS_MAP microblaze MICROBLAZE-LE 100
  ADDRESS_SPACE lmb_bram COMBINED [0x00000000:0x00001fff]
   ADDRESS_RANGE RAMB16
    BUS_BLOCK
    mcs_0/U0/lmb_bram_I/RAM_Inst/Using_B16_S9.The_BRAMs[0].RAMB16_S9_1 [31:24] INPUT = microblaze.lmb_bram_0.mem;
    mcs_0/U0/lmb_bram_I/RAM_Inst/Using_B16_S9.The_BRAMs[1].RAMB16_S9_1 [23:16] INPUT = microblaze.lmb_bram_1.mem;
    mcs_0/U0/lmb_bram_I/RAM_Inst/Using_B16_S9.The_BRAMs[2].RAMB16_S9_1 [15:8] INPUT = microblaze.lmb_bram_2.mem;
    mcs_0/U0/lmb_bram_I/RAM_Inst/Using_B16_S9.The_BRAMs[3].RAMB16_S9_1 [7:0] INPUT = microblaze.lmb_bram_3.mem;
  END_BUS_BLOCK;
 END_ADDRESS_RANGE;
 END_ADDRESS_SPACE;
 END_ADDRESS_MAP;

microblaze是用这个vhdl代码实例化的：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity microblaze_top is
PORT (
   Clk : IN STD_LOGIC;
   Reset : IN STD_LOGIC;
   UART_Rx : IN STD_LOGIC;
   UART_Tx : OUT STD_LOGIC;
   GPO1 : OUT STD_LOGIC_VECTOR(11 DOWNTO 0)
 );
end microblaze_top;

architecture Behavioral of microblaze_top is
COMPONENT microblaze
PORT (
   Clk : IN STD_LOGIC;
   Reset : IN STD_LOGIC;
   UART_Rx : IN STD_LOGIC;
   UART_Tx : OUT STD_LOGIC;
   FIT1_Interrupt : OUT STD_LOGIC;
   FIT1_Toggle : OUT STD_LOGIC;
   GPO1 : OUT STD_LOGIC_VECTOR(11 DOWNTO 0);
   INTC_IRQ : OUT STD_LOGIC
);
END COMPONENT;
begin
  mcs_0 : microblaze
  PORT MAP (
    Clk => Clk,
    Reset => Reset,
    UART_Rx => UART_Rx,
    UART_Tx => UART_Tx,
    GPO1 => GPO1
  );
  end Behavioral;

我已经在TCL控制台中运行了这个命令，以便在合成中包含microblaze。

源ipcore_dir/microblaze_mcs_setup.tcl

我花了好几年的时间来学习各种教程，我不知道问题出在哪里。有人能给我一点提示一下什么地方出了问题吗？

我似乎无法找到一种方法来联系本教程的作者。

我使用ISE14.7在虚拟设备中运行。

(编辑-添加了以下相关信息)

我在console选项卡中查看了一下，与错误选项卡相比，该选项卡似乎提供了更多的信息：

错误:37-非法文件或路径名称符号'MICROBLAZE‘。第5行，文件“ipcore_dir/microblze.bmm”。mcs_0/U0/lmb_bram_I/RAM_Inst/Using_B16_S9.The_BRAMs.RAMB16_S9_1 31:24输入= microblaze.lmb_bram_0.mem；

仔细看一看，ISE对microblaze.lmb_bram_0.mem并不满意；但我不清楚为什么。

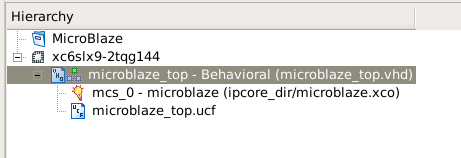

下面是项目层次结构的快照：

​

​

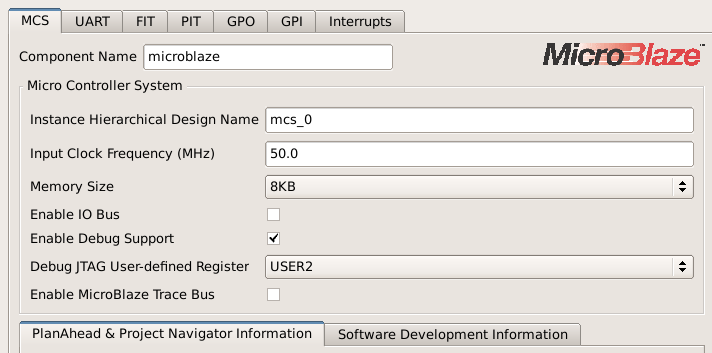

这是MicroBlaze设置

​

​

Answer 1

我找到了此页，建议bmm文件中的命名可能与您在设计层次结构中的命名不匹配。你能确认一下吗？因为您有一个与名称相关的错误。microblaze可能无效。

当您更新您的答案时，可以看到它的分层设计名称实际上是msc_0。用正确的命名更新bmm文件将解决这个问题！
