Matlab图像中的方框和轴坐标

Question

我正试图在Matlab中构造一幅图。我希望包含地形图的框(box on )和轴线的坐标，直到我设定的极限为止。例如，考虑

scatter(-0.5, 0.399, 'c','filled');
box on
axis([-0.504 -0.494 0.397 0.408 ])
legend('A')
xlabel('\gamma_0')
ylabel('\delta_0')
title('N=3')

现在，你可以看到，在垂直轴上，顶部的最后一个勾号是不被计数的。我不明白为什么。你能帮我修一下吗？

Answer 1

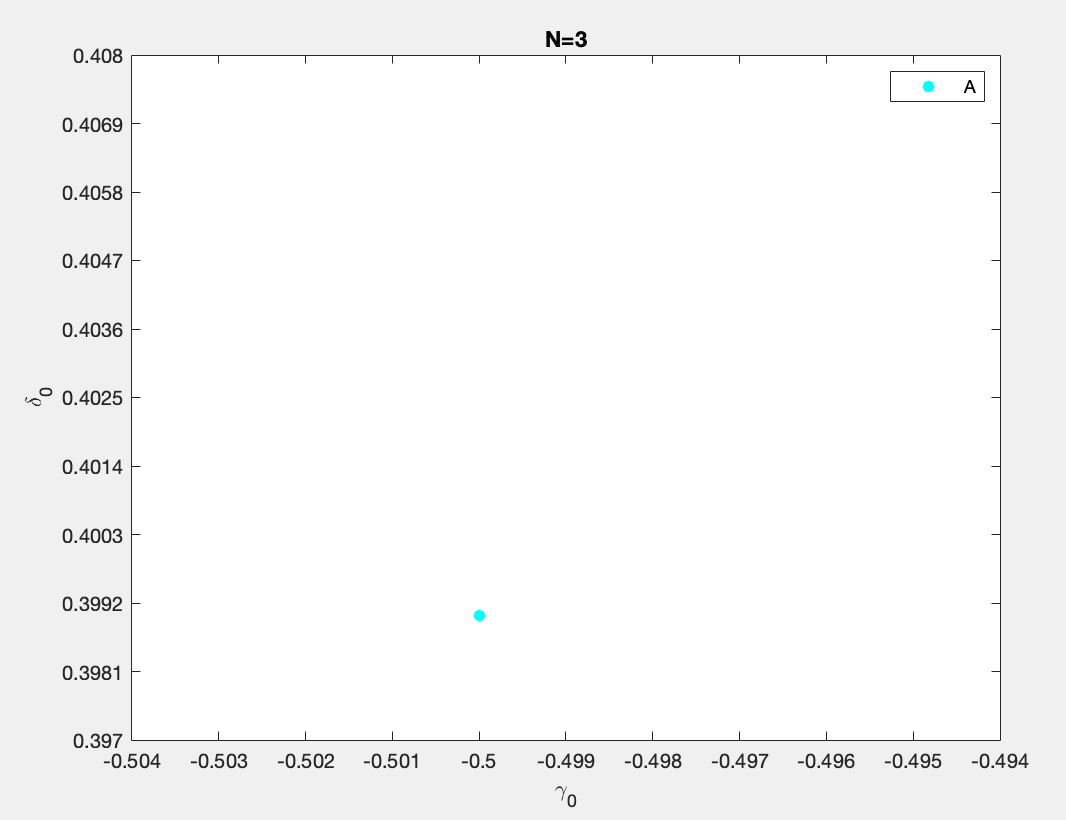

我认为这只是一个可视化的问题。如果要确保显示了限值，可以强制执行刻度值：

scatter(-0.5, 0.399, 'c','filled');
box on
axis([-0.504 -0.494 0.397 0.408 ])

xticks(linspace(-0.504, -0.494, 11)); % Set the ticks vector as a vector of 11 elements from -0.504 to -0.494
yticks(linspace(0.397, 0.408, 11));

legend('A')
xlabel('\gamma_0')
ylabel('\delta_0')
title('N=3')

​

​

在您的注释中，您指定了只需要三位格式。格式字符串，即'%1.3f'。您还可以强制您的蜱的格式：

scatter(-0.5, 0.399, 'c','filled');
box on
axis([-0.504 -0.494 0.397 0.408 ])

xtickformat('%1.3f');
ytickformat('%1.3f');
xticks(linspace(-0.504, -0.494, 11));
yticks(linspace(0.397, 0.408, 11));

legend('A')
xlabel('\gamma_0')
ylabel('\delta_0')
title('N=3')

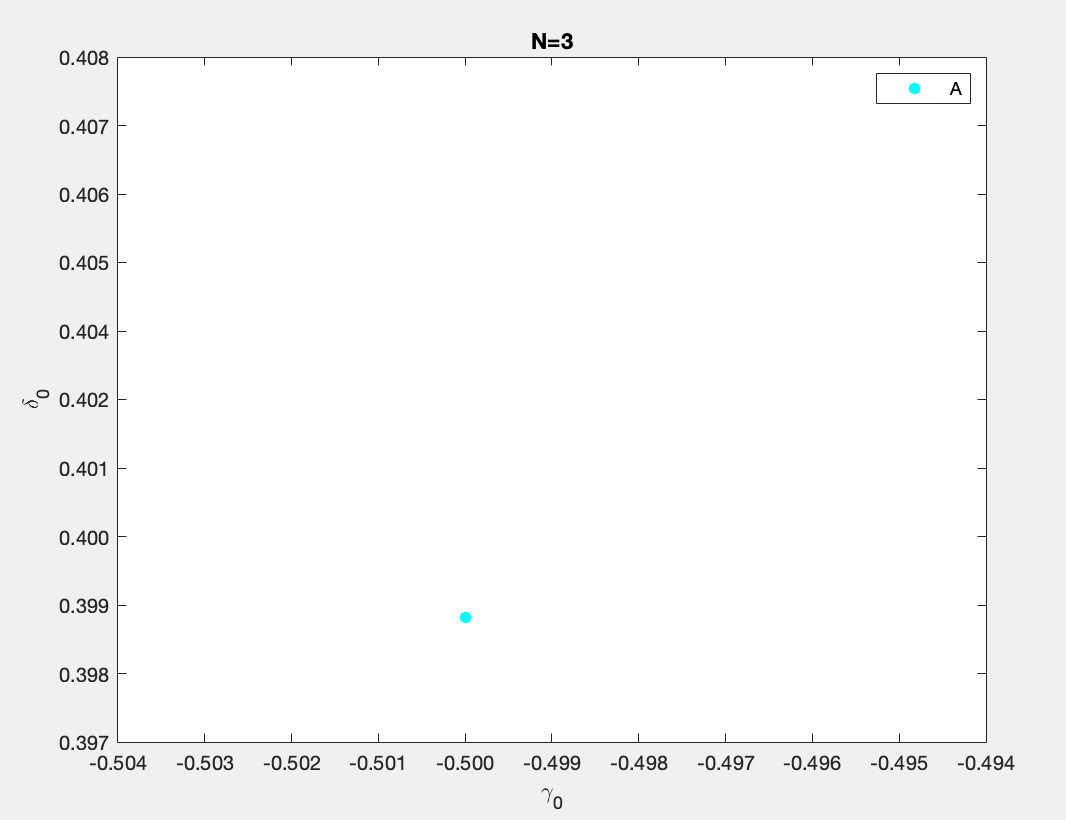

其结果是：

​

​

Answer 2

正在发生的事情似乎是一个浮点四舍五入的问题。奇怪的是，八度也做了同样的事情。

>> axis([-0.504 -0.494 0.397 0.408 ])
>> t=get(gca,'ytick')
t =
   0.39600   0.39800   0.40000   0.40200   0.40400   0.40600   0.40800

>> l=get(gca,'ylim')
l =
   0.39700   0.40800

>> t(end)-l(end)
ans =
   5.5511e-17

因此，在0.408有一个勾标，但它的位置仍然是略高于轴的极限，所以它没有显示。

您可以像Matteo建议的那样显式设置滴答位置，也可以显式设置轴限值：

ylim([0.397,t(end)])

注意，这里的诀窍是使用勾标t(end)的确切位置，而不是常量0.408，后者是一个不同的值。

Answer 3

您可以使用函数集手动设置滴答。

scatter(-0.5, 0.399, 'c','filled');
box on
axis([-0.504 -0.494 0.397 0.408 ])
legend('A')
xlabel('\gamma_0')
ylabel('\delta_0')
title('N=3')
yTickDiff = diff(get(gca,'YTick'));
set(gca,'YTick',[0.397:yTickDiff(1):0.408])
