围绕其坐标旋转对象

Question

如果我想把物体绕着它的局部坐标旋转成世界(全局)坐标。从理论上讲，我需要将它转换为(0,0)全局坐标，然后旋转并将其转换回全局坐标。

但是如果对象已经在(0,0)全局坐标上？那我就不用翻译了。但出了点问题。

这是多维数据集的顶点和索引：

export const cubeIndices = [
  0, 1, 2,
  0, 2, 3,
  4, 5, 6,
  4, 6, 7,
  5, 0, 3,
  5, 3, 6,
  1, 4, 7,
  1, 7, 2,
  5, 4, 1,
  5, 1, 0,
  3, 2, 7,
  3, 7, 6,
]

export const cubeData = [
-0.5 ,-0.5, 1.0,
0.5, -0.5, 1.0,
0.5 ,0.5 ,1.0,
-0.5, 0.5 ,1.0,
0.5, -0.5 ,0.0,
-0.5, -0.5, 0.0,
-0.5, 0.5 ,0.0,
0.5, 0.5,0.0,
]

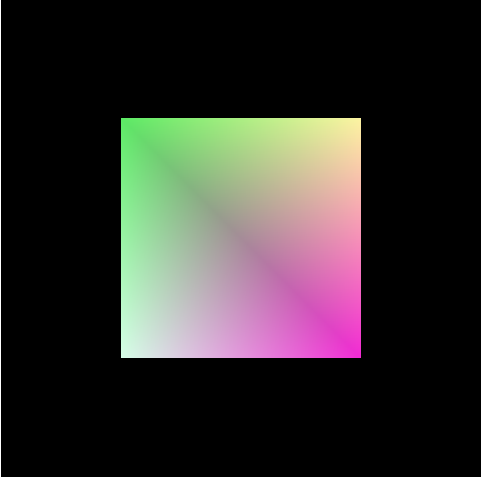

没有任何转换对象呈现，没有问题。

​

我想把它转成Y型斧头。我在绘图功能中的下一步是：

mat4.rotateY(shape.transformMatrix,shape.transformMatrix,0.01)

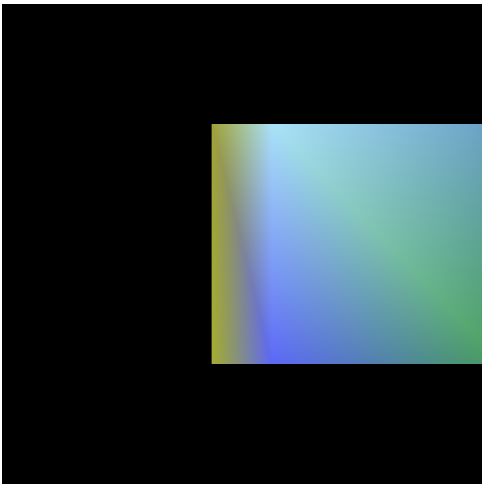

但得到了：

​

我做错了什么？

Answer 1

立方体的中心不是(0，0，0)，而是(0，0，0.5)。当你围绕y轴旋转立方体时，它绕着世界的中心旋转，即(0，0，0)。如果你想把立方体围绕着一个对称轴旋转，它与世界的y轴平行，那么你必须选择。

将z坐标分别从0和-0.5改为- 0.5，使立方体的对称轴位于世界的中心：

export const cubeData = [
    -0.5, -0.5,  0.5,
     0.5, -0.5,  0.5,
     0.5,  0.5,  0.5,
    -0.5,  0.5,  0.5,
     0.5, -0.5, -0.5,
    -0.5, -0.5, -0.5,
    -0.5,  0.5, -0.5,
     0.5,  0.5, -0.5,
]

当然，这也可以通过翻译矩阵来完成。创建一个分离的旋转矩阵和平移矩阵。转换必须首先应用于顶点，并且必须执行同样的操作，就像手动更改每个顶点by-0.5的z分量一样。

旋转矩阵必须由单位矩阵初始化：

mat4.identity(rotationMat);

翻译矩阵必须包含沿z轴(-0.5)的平移：

var translation = vec3.create();
vec3.set(translation, 0, 0, -0.5);
mat4.identity(translateMat);
mat4.translate(translateMat, translateMat, translation);

平移矩阵和旋转矩阵必须串联(乘)。注意，您必须尊重转换的顺序。首先转换模型，然后旋转模型。

由于旋转矩阵是分开的，它可以不断变化：

mat4.rotateY(rotationMat,rotationMat,0.01)
mat4.multiply(shape.transformMatrix, rotationMat, translateMat)
