困惑于当前PSOC 5LP GPIO引脚能驱动多少

Question

对于当前5LP GPIO引脚能驱动多少驱动器，我感到困惑；任何帮助都是非常感谢的。

这就是我困惑的地方：

1. CY8CKIT-059的“用户LED蓝色”是来自Lite-On公司的LTST-C170TBKT。
2. 根据它的数据表，该发光二极管的直流正向电流为20 mA。
3. 在CY8CKIT-059上，根据CY8CKIT-059的原理图，这个LED是由一个单脚P2_1驱动的(通过一个820欧姆的电阻)。
4. Cypress AN72382，§2.4状态“一般来说，PSOC 5LP GPIO引脚可以来源4 mA。”

我的困惑是:如果PSOC 5LP GPIO引脚只能提供4 mA (除非合并)，那么如果该P2_1的直流正向电流为20 mA，如何才能驱动足够的电流来照亮“用户LED蓝色”？

我在这里错过了什么？

我相信这是很明显的事情。

提前谢谢你，

-Chris

Answer 1

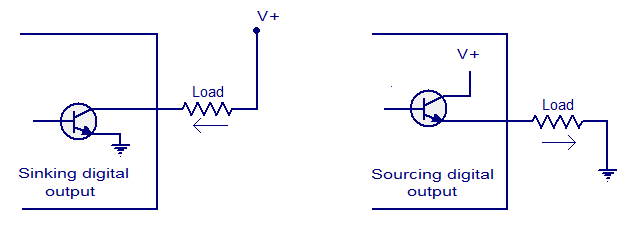

关键的区别是源和接收器，引脚的电流比它们可以下沉的少。注:这些概念应考虑常规电流流(正向负)。

源电流包括将I/O引脚连接到VCCIOx (正)。下沉电流涉及连接I/O引脚到地面。

在驱动LED时，我们通常会将LED连接到正极电压源，然后通过电阻连接到I/O引脚。当我们想要发光二极管打开，引脚必须汇电流到地面。这种引脚可以控制更多的电流。

​

​

(图片来源于CircuitsToday.com)
