增加Papyrus的工作区大小

Question

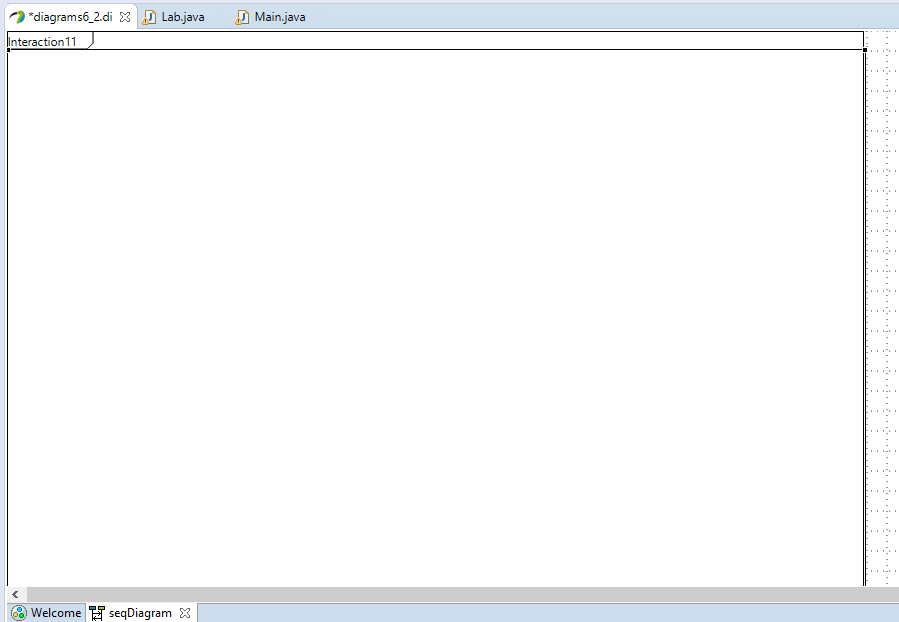

我试图扩展这个序列图(名为Interaction11)，在其上放置更多的元素，但程序不允许我这样做。如何编辑图表的大小？(注:这是Eclipse氧气4.9.2)

​

Answer 1

在这个特性上可能有一个bug。

我的解决办法：

• 如果要增加图表的水平大小，只需添加生命线并将其拖到图表的一侧即可。
• 如果要增加图表的垂直大小，我的解决方法是打开Papyrus模型的*.notation文件，并手动更改生命线的"layoutConstraint“。

例如：<layoutConstraint xmi:type="notation:Bounds" xmi:id="_Qom6FgLWEemGgOZiGDqIUw" x="74" y="10" height="4000"/>

致以问候。

尤恩。
