使用R tmap包绘制2行3张地图

Question

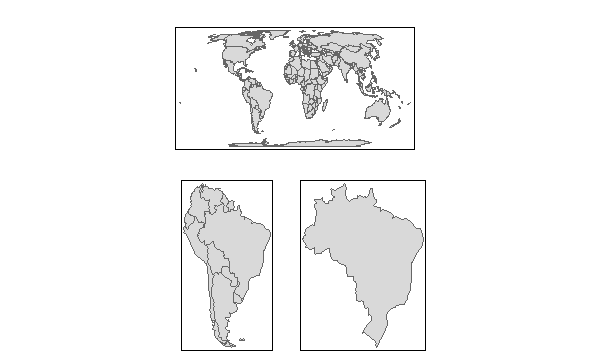

我试图使用tmap包制作的3幅地图保存一幅图，其中较大的一幅位于顶部，另2幅位于底部，如上面的示例所示：

​

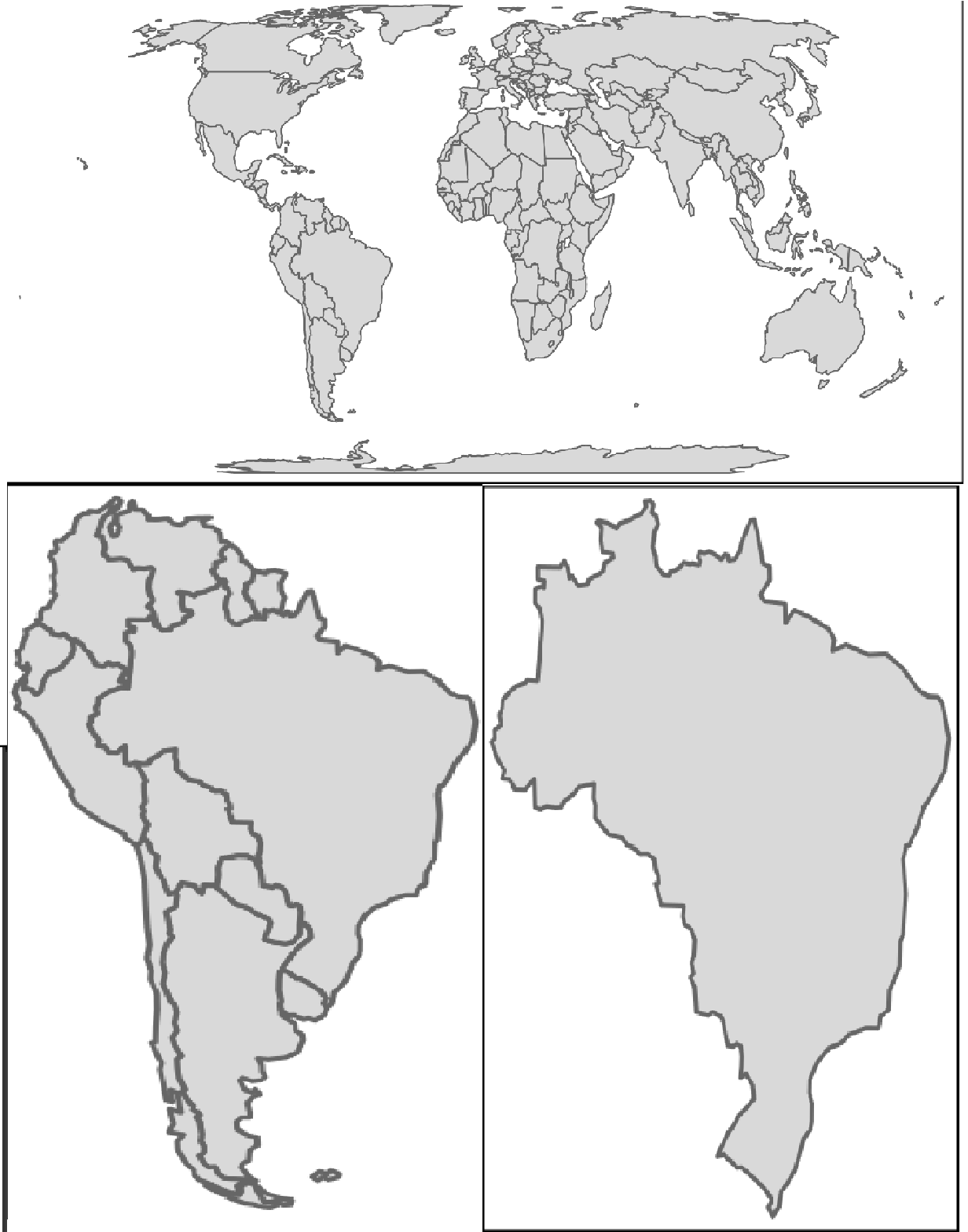

但是，使用包为这类过程提供的tmap_arrange()，它给出了以下内容：

data(World)
p1 <- tm_shape(World)+tm_polygons()
p2 <- tm_shape(World[World$continent=='South America',])+tm_polygons()
p3 <- tm_shape(World[World$name=='Brazil',])+tm_polygons()

tmap_arrange(p1,p2,p3,nrow=2)

​

​

我尝试使用许多选项，比如将地图导出为图像，然后再导入到R中，使用par()和/或split.screen()编写完整的映像，但也不能正常工作。有没有办法解决这个问题，得到想要的结果？

提前感谢！

Answer 1

一种常见的方法是使用grid包功能。获取每个地块/地图的输出，并将其存储为gTree对象，然后尝试在网格中安排新对象。

library(tmap)
library(cowplot) # for plot_grid() function - good to arrange multiple plots into a grid
library(grid)
library(gridGraphics)

data(World)

tm_shape(World) + tm_polygons()
g1 <- grid.grab()

tm_shape(World[World$continent == 'South America', ]) + tm_polygons()
g2 <- grid.grab()

tm_shape(World[World$name == 'Brazil', ]) + tm_polygons()
g3 <- grid.grab()

# Try to arrange the plots into a grid using cowplot::plot_grid().
# First bind the p2 and p3 as one plot;
# adjust distance between them by forcing a NULL plot in between.
p23 <- plot_grid(g2, NULL, g3, rel_widths = c(1, -0.7, 1), nrow = 1)

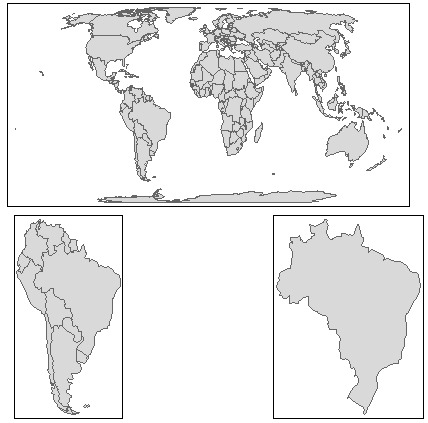

plot_grid(g1, p23, nrow = 2, scale = c(0.8, 1))

不过，我想不出如何使它响应align参数:/但这可能会使您进入某个探索方向，或者其他人可以编辑/改进这个答案。

# Save the plot
ggsave(filename = "tmap-arrange-grid-1.png",
       width = 10, height = 6, units = "cm", dpi = 150)

​

​

注意，最初我认为可以通过向tmap_arrange添加tmap_arrange对象(如tmap_arrange(p1, NULL, p2, p3, nrow = 2) )来探索，但不幸的是，它不接受它。

另一种受this related question启发的方法可能是这样的：

library(grid)

grid.newpage()
pushViewport(viewport(layout = grid.layout(nrow = 2, ncol = 2)))
print(p1, vp = viewport(layout.pos.row = 1, layout.pos.col = 1:2))
print(p2, vp = viewport(layout.pos.row = 2, layout.pos.col = 1))
print(p3, vp = viewport(layout.pos.row = 2, layout.pos.col = 2))

​

​

同样地，在这里，我没有时间去探索完美地对齐这些情节，但是其他人可能会改进这个答案。
