为什么i2cset要发送额外的字节？

Question

我研究PIC18F55K42芯片已经有一段时间了。PIC是作为从节点设置的，并且它正确地接收字节。但我遇到了一些问题。

例如，当我这样做时：

i2cset -y 1 0x54 0x80 0x01

它在控制器端看起来是正确的，我可以看到地址0x80(数据地址)和字节值0x01。

当我发送块模式时，如下所示：

i2cset -y 1 0x54 0x80 0x01 0x02 0x03 0x04 i

我看到控制器上出现了假字节。更确切地说，看起来是这样的：

ADDRESS 80 6c 00 2f 01 02 03 04 STOP

​

​

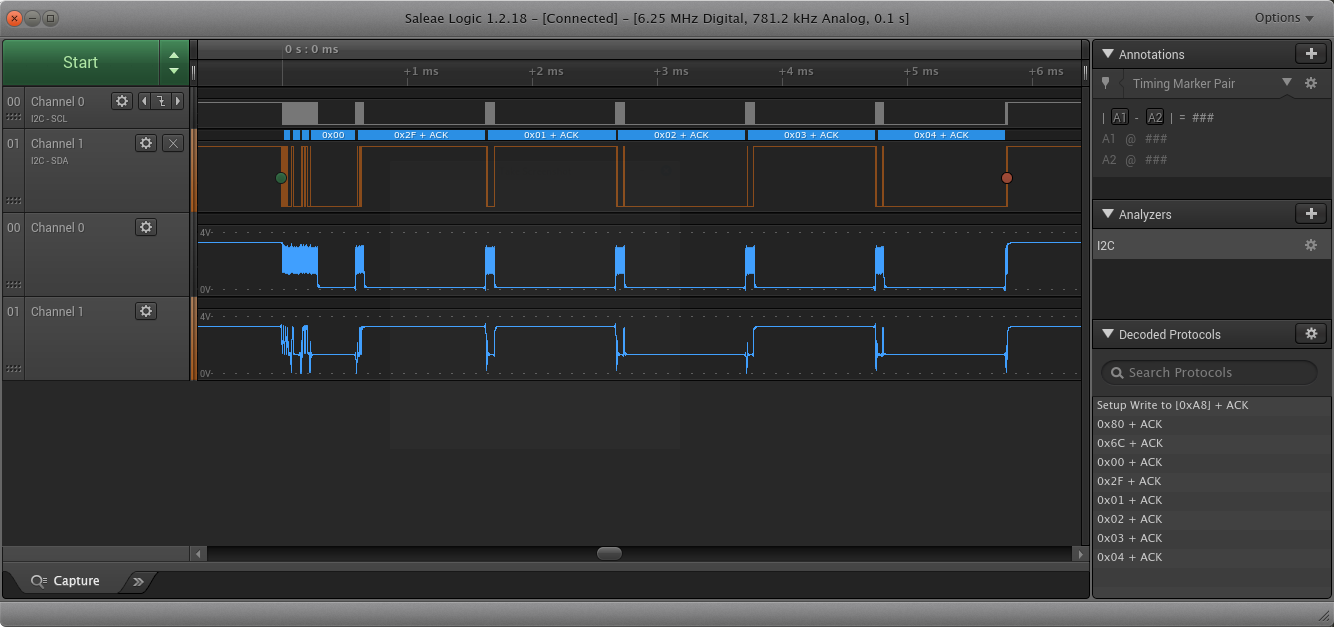

起初，我认为这与我的控制器有关，甚至试着挖掘它的时钟设置。也使用了Salae逻辑分析仪。控制器没什么问题，或者是设置好了。我唯一能想到的地方是Linux所做的复杂的洋葱驱动程序分层。

我想知道为什么Linux要发送额外的3个字节(6c 00 2f)。为什么i2c_smbus_write_block_data要发送额外的字节，如何避免？

Answer 1

这是Busybox中的i2cset实现中的一个bug。请参阅miscutils/i2c_tools.c

    /* Prepare the value(s) to be written according to current mode. */
    switch (mode) {
    case I2C_SMBUS_BYTE_DATA:
        val = xstrtou_range(argv[3], 0, 0, 0xff);
        break;
    case I2C_SMBUS_WORD_DATA:
        val = xstrtou_range(argv[3], 0, 0, 0xffff);
        break;
    case I2C_SMBUS_BLOCK_DATA:
    case I2C_SMBUS_I2C_BLOCK_DATA:
        for (blen = 3; blen < (argc - 1); blen++)
            block[blen] = xstrtou_range(argv[blen], 0, 0, 0xff);
        val = -1;
        break;
    default:
        val = -1;
        break;
    }

应该是block[blen - 3] = xstrtou_range(argv[blen], 0, 0, 0xff);。该错误导致发送堆栈时产生3个额外的垃圾字节。

Answer 2

使用i2c_smbus_write_i2c_block_data进行原始i2c传输

i2c_smbus_write_block_data使用SMBUS协议进行数据传输
