三维网格:如何根据投影平面来检测曲面/网格是否折叠

Question

我有一个程序，它接受一个网格和一个平面，并将三维网格投影到平面。然而，只有当三维网格不是根据给定的平面“折叠”时，程序才能很好地工作。

这里所说的“折叠”是指在三维网格项目中至少有两个三维面/边在目标平面上形成两个相交或重叠的二维面/边。

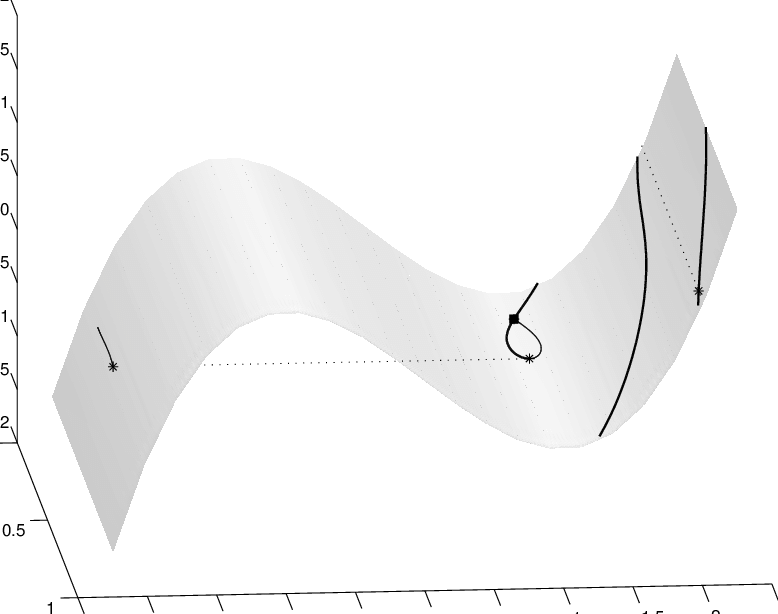

这里是一个三维网格的图片，以供说明。

​

例如，在图片中，如果我给出与XY (水平)平面描绘的三维网格作为输入，程序运行良好。但是，如果上面的三维网格是用XZ或YZ (两个垂直的)平面给出的，我想要生成一个异常。如何通过算法检测到三维网格在给定投影平面时是“折叠”的？

Answer 1

如果表面法线在某个方向上的方向一致，如果没有“折叠”，则投影面将具有一致的法线方向。在输入网格方向良好的情况下，只需检查do结果面法线都指向一个平面边。如果没有，则通过选择一个起始面并扩展它的方向，而不是第一个定向面。
