基于已知内、外矩阵的立体视觉三维点计算

Question

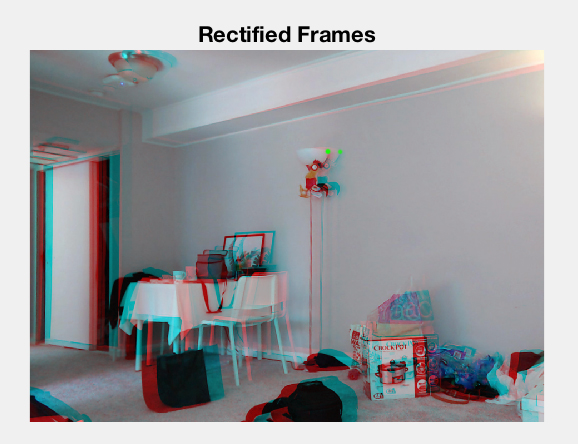

我已经成功地计算了旋转，平移与本征相机矩阵的两个相机。我还得到了纠正图像从左和右相机。现在，我想知道如何计算一个点的三维坐标，一个图像中的一个点。在这里，请看绿点。我看了一下方程，但它需要基线，我不知道如何计算。你能告诉我用给定的信息(R，T和内禀矩阵)计算绿点的三维坐标的过程吗？

我也有一个基本矩阵和基本矩阵，以防我们需要它们。2.原始图像大小为960 x 720。校正图为925 x 669 3，左边的绿点为(562,185)，右边的为(542,185)。

​

​

Answer 1

“基线”一词通常只是指翻译。因为您已经有了旋转、平移和本质矩阵(让我们不要使用它们-- R, T和K)。您可以进行三角剖分，并且不需要基本矩阵或基本矩阵(它们可以用于提取R, T等，但您已经拥有它们)。你也不需要你的图像被纠正，因为它并没有改变三角测量的过程那么多。有许多方法可以进行三角测量，每种方法都有各自的优缺点，还有许多实现它们的库。因此，我在这里所能做的就是给出问题和潜在解决方案的概述，以及指向资源的指针，这些资源既可以作为资源，也可以作为编写自己代码的灵感来源。

• 格式化和解决方案大纲。，让我们正式说明我们在这里要做的事情。你有一个三维点X，在左图像和右图像中分别有两个观察到的x_1和x_2。如果你反投影它们，你会得到两条射线： ray_1=K^{1}x_1 rat_2=R*K^{-1}x_2+T //I假设R=T是第二个摄像机的姿态，表示为第一个摄像机的参考值 理想情况下，你会希望这两条射线在X点相遇。因为在实践中，我们总是有一些噪声(离散化噪声，舍入误差等等)，两条射线在X上不会相遇，所以最好的答案是点Q，这样就可以了。 Q=argmin_X {d(X，ray_1)^2+d(X，ray_2)^2} 其中d(.)表示直线与点之间的欧几里德距离。你可以把这个问题作为一个常规的最小二乘问题来解决，或者你可以采用几何方法(称为中点)来考虑与ray_1和ray_2垂直的线段ray_1，并把它的中间作为你的解。另一种快速和肮脏的方法是使用DLT。基本上，您重写约束(即X应该尽可能接近两种射线)为线性系统AX=0，并用SVD求解它。 通常，几何(中点)方法的精度较低。基于DLT的方法虽然在数值上不是最稳定的，但通常会产生可接受的结果。
• 深入形式化的资源 当然是哈特利-齐瑟曼书！第12章，在第312页中解释了一种简单的基于DLT的方法，它是opencv (包括校准模块和sfm模块)中使用的方法。它很容易实现，任何语言都不应该超过10分钟。 斯耶利斯基第一本书。在关于SFM的章节中对三角剖分进行了深入的讨论，但并不像Hartley-Zisserman的那样直接或深入。
• Code.sfm您可以使用opencv中的三角剖分方法，无论是来自calib3d模块，还是来自cont肋骨/sfm模块。两者都使用DLT，但是来自SFM模块的代码更容易理解( calib3d代码有很多老派的C代码，不太容易阅读)。还有一个名为openGV的库，它有一些有趣的三角剖分方法。 简历:三角点 简历：：sfm：：三角点 OpenGV openGV git似乎不太活跃，我也不太喜欢库的设计，但是如果我没记错的话(请告诉我其他方法)，它提供了DLT用于三角剖分的其他方法。 当然，这些都是用C++编写的，但是如果您使用其他语言，查找包装器或类似的库并不困难(对于python，您仍然拥有opencv包装器，而MATLAB有一个包模块，等等)。
